Mitsubishi Lancer 10. Замена ламп

Mitsubishi Lancer 10. Замена ламп

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Для замены ламп в блок-фаре выполните следующие операции,

Предупреждение

Перед заменой ламп в фарах, фонарях, перед ремонтом другого электрооборудования отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

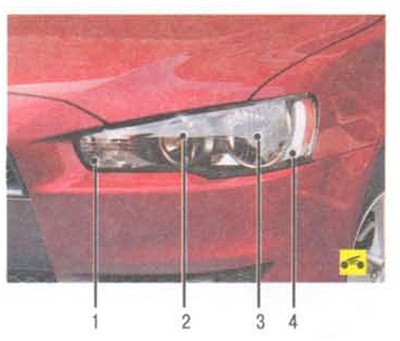

Так расположены лампы в блок-фаре:

1 - лампа переднего указателя поворота, тип лампы WY21W (21 Вт);

2 - лампа дальнего света, тип лампы НВЗ (60 Вт);

3 - лампа ближнего света, тип лампы НВ4 (51 Вт);

4 - лампа переднего габаритного огня, тип лампы W5W (5 Вт).

1. Откройте капот.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите блок-фару (см. «Замена блок-фары», с. 211).

Для замены лампы ближнего света выполните следующие операции.
1. Нажмите на фиксатор колодки жгута проводов...

4. Извлеките лапу ближнего света и замените ее новой.

Предупреждение

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно на-гревается, и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их салфеткой, смоченной спиртом.

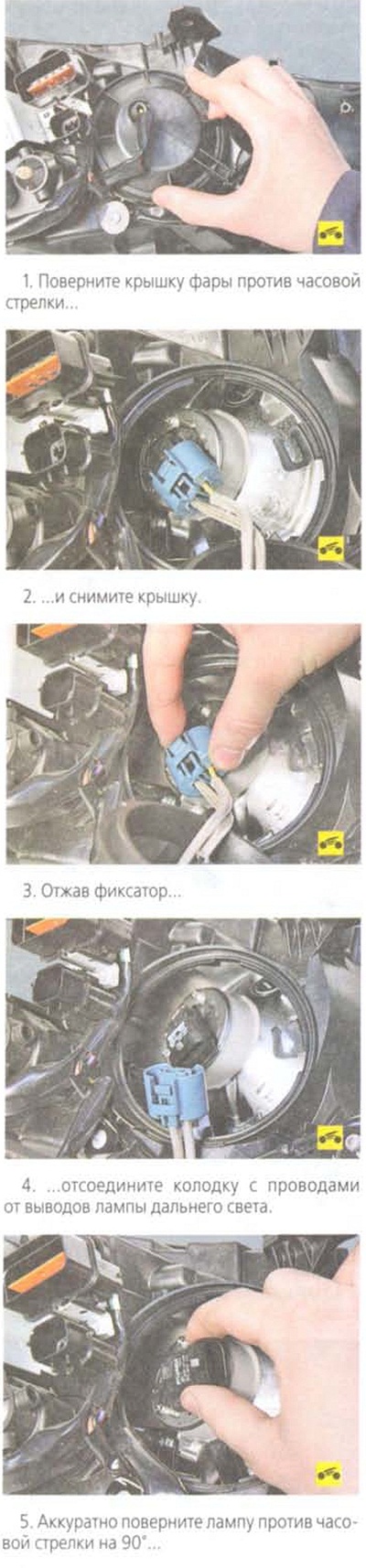

Для замены лампы дальнего света выполните следующие операции.

6. ...и извлеките лампу дальнего света.

7. Вставьте новую лампу в отражатель и зафиксируйте ее, повернув на 90* по часовой стрелке.

8. Установите крышку фары.

Для замены лампы переднего указателя поворота в блок-фаре выполните следующие операции.

1. Поверните патрон против часовой стрелки...

2. ...и выньте его вместе с лампой.

3. Выньте лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

Замена ламп

2. Поверните патрон против часовой стрелки...

Замена ламп

3. ...выньте его вместе с лампой...

Замена ламп

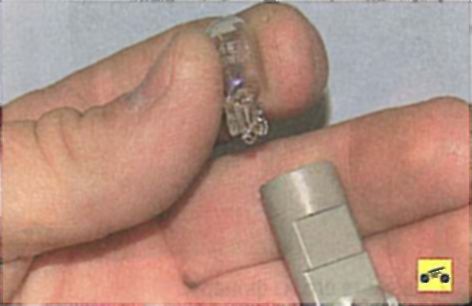

4. ...и извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. «Замена бокового указателя поворотов»), не отсоединяя от патрона лампы колодку с проводами...

2. ...выньте патрон вместе с лампой...

Замена ламп

3. ...и выньте лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

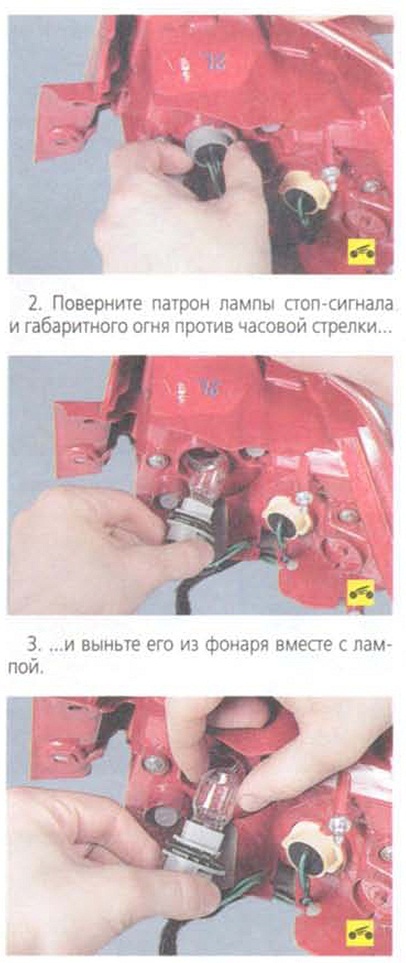

Для замены ламп заднего фонаря выполните следующие операции.

Так расположены лампы в задних фонарях:

1 - лампа заднего указателя поворота, тип лампы W21W (21 Вт);

2 - лампа стоп-сигнала и заднего габаритного огня, тип лампы W21/ 5W (21/5 Вт);

3 - лампа заднего габаритного огня, тип лампы W5W (5 Вт);

4 - лампа заднего противотуманного фонаря (только в левом заднем фонаре), тип лампы W21W (21 Вт);

- лампа света заднего хода (только в правом заднем фонаре), тип лампы mm (21 Вт).

1. Снимите задний фонарь (см. «Замена заднего фонаря, расположенного на крыле», с. 212; «Замена заднего фонаря, расположенного на крышке багажника», с. 212).

4. Извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

6. Лампу противотуманного фонаря, лампу света заднего хода, внутреннюю лампу габаритного огня и лампу заднего указателя поворота заменяйте аналогично.

Для замены ламп в фонарях освещения номерного знака снимите обивку крышки багажника (см. «Замена замка крышки багажника»).
