Mitsubishi Lancer 10. Расположение предохранителей и реле

МОНТАЖНЫЕ БЛОКИ

Mitsubishi Lancer 10. Расположение предохранителей и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. На автомобиле Mitsubishi Lancer установлены три монтажных блока с плавкими предохранителями: два блока в моторном отсеке и один в салоне под панелью приборов

В монтажном блоке, размещенном в моторном отсеке (рис. 10.1), расположены следующие реле и предохранители:

Рис. 10.1. Монтажный блок, размещенный а моторном отсеке

Mitsubishi Lancer 10. Замена предохранителей и реле в монтажных блоках

Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

1- Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю поверхность декоративной крышки нанесена схема расположения предохранителей.

В специальном гнезде корпуса монтажного блока закреплен пинцет для извлечения предохранителей из монтажных блоков.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните

причину их перегораний и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.3 цепи, которые защищает данный предохранитель или плавкая вставка.

_Предупреждение

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Зацепите пинцетом предохранитель...

Рис. 10.2. Блок силовых предохранителей, размещенный на клемме «плюс» аккумуляторной батареи

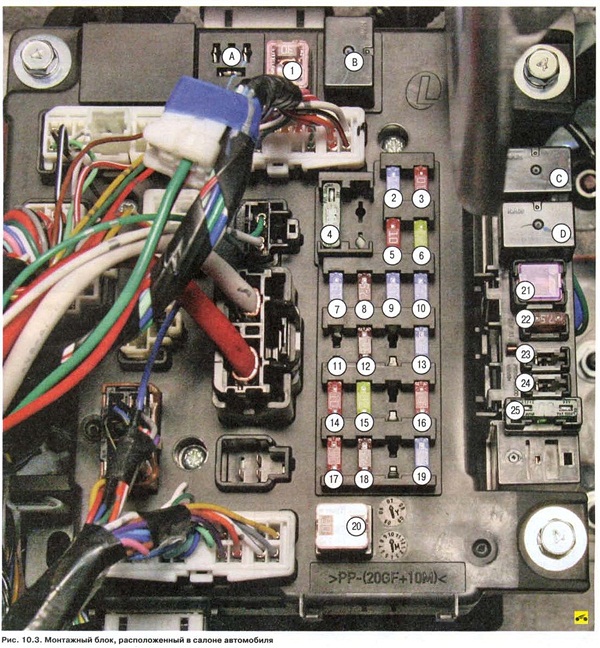

Рис. 10.3. Монтажный блок, расположенный в салоне автомобиля

Таблица 10.1

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в моторном отсеке и на клемме аккумуляторной батареи

№	Цепь питания потребителей	Классификация	Номинальный ток, А	Цвет предохранителей и плавких вставок	Цепь нагрузки
1	Перемычка №36	Предохранитель	15	Голубой	Противотуманные фары
2			7.5	Коричневый	Блок управления двигателем
3			20	Желтый	Автоматическая коробка передач
4			10	Красный	Звуковой сигнал
5			7.5	Коричневый	Генератор
6			20	Желтый	Омывзтель фар
7			10	Красный	Кондиционер
8			15	Голубой	Дроссельная заслонка
9			20	Желтый	Звуковой сигнал противоугонной системы
10 1 1			15	Голубой	Обогреватель зон» укладки щеток стеклоочистителя
1 1 12			30	Розовый	Электропривод замка крышки багажника
13			10	Красный	Система наружного освещения в дневное время
14	Дальний сеет		10	Красный	Фара дальнего света (левая)
15			10	Красный	Фара дальнего света (правая)
16	Ближний сеет		20	Желтый	Фара дальнегоДмижнего света с газоразрядной ксеноноеои лампой (левая)
17			20	Желтый	Фара дальнего/ближнего света с газоразрядной ксеноноеои лампой (правая)
18			10	Красный	Фара ближнего света с галогеновой лампой (левая)
19			10	Красный	Фара ближнего света с галогеновой лампой (правая)
20	Двигатель		10	Красный	Цепь питания электрооборудования двигателя
21			10	Красный	Катушки зажигания
22			20	Желтый	Цепь питания электрооборудования двигателя
23			15	Голубой	Топливный насос
24 ОС	Перемычка №36	Плавкая вставка	30	Розовый	Стартер
Си 26			40	Зеленый	Антиблокировочная система тормозов (ABS)
27			30	Розовый	Тоже
28			30	Розовый	Электродвигатель вентилятора конденсора
29			40	Зеленый	Электродвигатель вентилятора системы охлаждения
30		Предохранитель	30	Зеленый	Устройство для подключения дополнительного оборудования
31			30	Зеленый	Усилитель аудиосистемы
32	Двигатель		-	-	Электрооборудование дизельного двигателя
33	АКБ/ генератор	Плавкая вставка.	120	-	-
34	АКБ/плавкая вставка	расположенная на	80	-	-
35	№33	силовом проводе	80	-	-
36		аккумуляторной батареи	120	-
37	Плавкая вставка		80	-	-
	№33/генератор

Таблица 10.2 Назначение реле в монтажном блоке, расположенном в моторном отсеке

Обозначение	Защищаемая цепь
А	Реле противотуманных фар
В	Реле звукового сигнала
С	Реле электромагнитной муфты компрессора кондиционера
D	Дополнительное оборудование
Е	Реле управления автоматической коробкой передач
F	Дополнительное оборудование
G	Реле дальнего света фар
Н	Реле управления дроссельной заслонкой
I	Дополнительное оборудование
J	Реле системы наружного освещения в дневное время
К	Реле топливного насоса
L	Дополнительное оборудование
М	Реле вентилятора радиатора кондиционера
N	Реле стартера
0	Реле ближнего света фар
£	Реле вентилятора системы охлаждения двигателя
R	Дополнительное оборудование
S	Главное реле системы управления двигателем
Т	Дополнительное оборудование
Q	Реле вентилятора конденсора

Таблица 10.3

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в салоне автомобиля

№	Цель питания потребителей	Классификация	Номинальный ток, А	Цвет предохранителей и плавких вставок	Цепь нагрузки
1	Перемычка №37	Плавкая вставка	30	Розовый	Отопитель
2	Перемычка №34	Предохранитель	15	Голубой	Стоп-сигналы
3	Перемычка №37		10	Красный	Задний противотуманный фонарь
4	ETACS-ECU*		30	Зеленый	Очиститель ветрового стекла
5	Перемычка №34		10	Красный	Цепи дополнительного оборудования
6	Перемычка №37		20	Желтый	Электропривод замков дверей
7 7 9	Перемычка №30		15 7.5 15	Голубой Коричневый Голубой	Аудиосистема Реле блока управления Лампы освещения салона (плафоны)
10	Перемычка №34		15	Голубой	Аварийная световая сигнализация
11	ETACS-ECU		15	Голубой	Очиститель заднего стекла
12	ETACS-ECU		7,5	Коричневый	Контрольно-измерительные приборы
13	ETACS-ECU		15	Голубой	Прикуриватель/розетка электропитания
14 15	ETACS-ECU		10 20	Красный Желтый	Замок зажигания Люк
16	ETACS-ECU		10	Красный	Наружные зеркала заднего вида
17	Перемычка №34		10	Красный	Система полного привода
18	ETACS-ECU		7,5	Коричневый	Фонари света заднего хода
19	Перемычка №37		15	Голубой	Розетка электропитания
20	Перемычка №34	Плавкая вставка	30	Розовый	Электростеклоподъемники
21	Перемычка №37		30	Розовый	Обогрев заднего стекла
22	ETACS-ECU	Предохранитель	7,5	Коричневый	Обогрев наружных зеркал заднего вида
23 24 25	Перемычка №34		15 25(20) 30	Голубой Белый (желтый) Зеленый	Источник питания переменного тока Электропривод сидений Обогрев сидений

Таблица 10.4 Назначение реле
в монтажном блоке, расположенном в салоне автомобиля

Обозначение	Защищаемая цепь
А	Дополнительное оборудование
В	Реле электровентилятора отопителя
С	Реле обогрева сидений
D	Реле обогрева заднего стекла
