Mitsubishi Lancer 10. Проверка и регулировка зазоров в приводе клапанов двигателя



Для компенсации теплового расширения клапана и других деталей газораспределительного механизма конструктивно задается зазор между толкателем клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться. а при уменьшенном - полностью за* крываться.

Завод-изготовитель рекомендует проводить проверку и регулировку зазоров в приводе клапанов через каждые 96 тыс. км пробега.

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Снятие и установка катушек зажигания», с. 201), набор плоских щупов, микрометр, толкатели клапанов с различной толщиной днища.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2 Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 85).

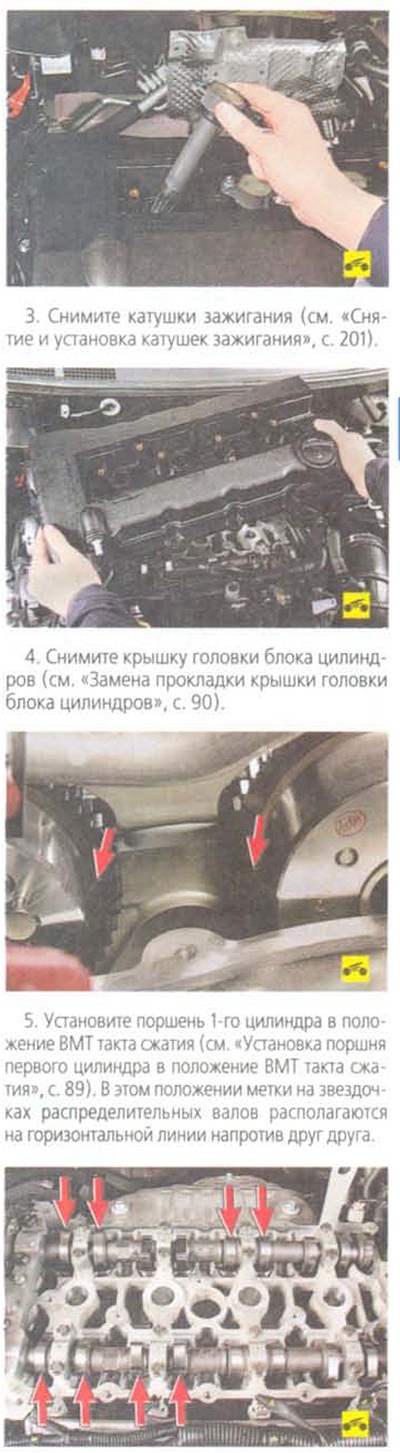

6. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

_Примечание

Зазоры меду кулачками распределительных валов и толкателями впускных клапанов должны составлять 0,20 мм, выпускных клапанов - 0,30 мм.

Рис. 4.2. Расположение метки на звездочке привода распределительного вала выпускных клапанов при установке 4-го цилиндра в положение ВМТ такта сжатия


7. Поверните коленчатый вал двигателя по часовой стрелке на 360*. При этом 4-й цилиндр установится в положение ВМТ такта сжатия, а метка на звездочке привода распределительного вала выпускных клапанов будет расположена слева на горизонтальной осевой линии (рис. 4.2),

8. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

9. Для регулировки зазора снимите распре-делительный вал (см. «Снятие и установка распределительных валов», с. 94).

Рис. 4.3. Измерение толщины днища толкателя клапана

10. Извлеките толкатель клапана и измерьте толщину днища толкателя клапана (рис. 4.3).

11. Рассчитайте необходимую толщину (мм) днища толкателя клапана, при установке которого зазор в приводе клапана будет соответствовать норме по формулам:

А = В+(С-0,20) - для впускных клапанов;

А = В+(С-0,30) “ для выпускных клапанов,

где А - толщина днища нового толкателя; В - измеренная толщина днища прежнего толкателя, С - измеренный зазор между кулачком распределительного вала и толкателем.

12. Подберите толкатель клапана с толщиной днища, наиболее близко соответствующей рассчитанному значению.

_Примечания

В запасные части поставляются толкатели клапанов 47 типоразмеров с толщиной днища от 3,000 до 3,690 мм, с шагом 0,015 мм.

Идентификационная метка нанесена на верхнюю сторону днища толкателя. На внутренней стороне нанесено значение толщины днища.

13. Установите толкатели клапанов и распределительные валы.

14. Еще раз измерьте зазоры в приводе клапанов (см. пп. 6~8).

15. Установите снятые детали в порядке, обратном снятию.
