Mitsubishi Lancer 9. Электрооборудование
Особенности устройства
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой». Функцию второго провода выполняет кузов автомобиля. Большинство цепей защищено плавкими предохранителями. Электропотребители большой мощности включаются через электромагнитные реле.
Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
Mitsubishi Lancer 9. Монтажные блоки
Полезный совет
Всегда возите с
собой комплект запасных предохранителей - по одному каждого
номинала.
Не экономьте при покупке предохранителей: в последнее время в
продаже часто встречаются предохранители низкого качества,
электрические параметры которых не соответствуют заявленным.
Помните, что предохранители предназначены для предотвращения пожара
электропроводки и от их качества при определенных обстоятельствах
может зависеть ваша жизнь, не говоря уже о расходах на ремонт
автомобиля.
Расположение предохранителей и реле
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1). Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

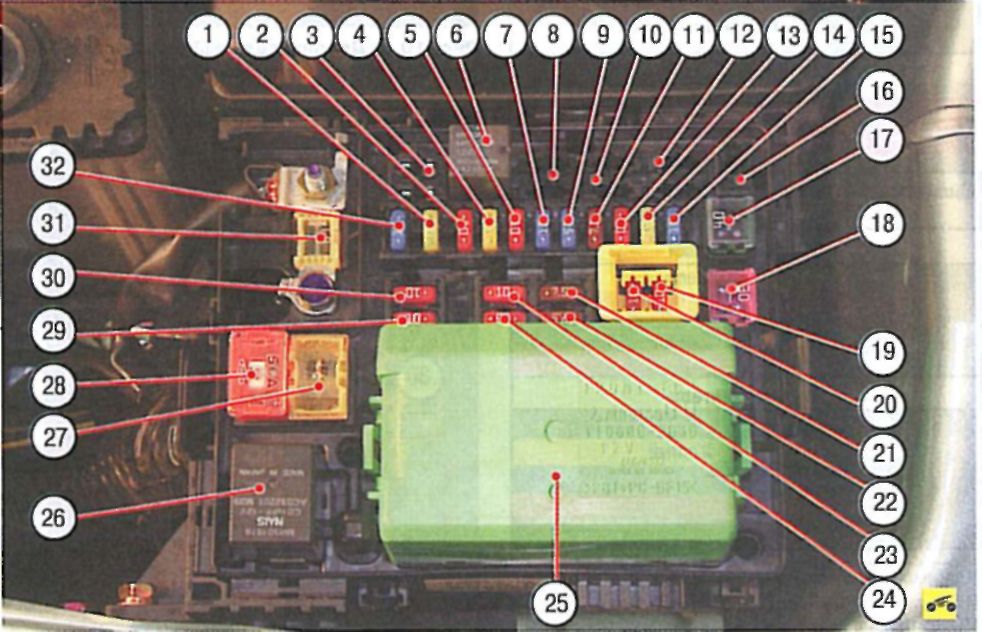

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке.
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1 - предохранитель 15 А (цепи передних противотуманныхфар, индикатора их включения и реле включения противотуманных фар);
2 - предохранитель 10 А (цепь звукового сигнала и реле его включения);
3 - место под реле передних противотуманных фар;
4 - предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5 - предохранитель 10 А (цепь компрессора кондиционера);
6 _ реле включения звуковых сигналов;
7 - предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
8 - резервное место под реле;
9 - предохранитель 15 А (разъем для дополнительных электроприборов);
10 - резервное место под реле;
11 - предохранитель 7,5 А (цепь обмотки возбуждения генератора);
12 - резервное место под реле;
13 _ предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
14 - предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);
15 - предохранитель 15 А (цепь топливного насоса);
16 - не используется;
17 - плавкая вставка 40 А (цепь замка зажигания);
18 - плавкая вставка 30 А (цепь электростеклоподъемников );
19 - предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
20 - предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
21 - предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов, выключатель про-тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
22 - предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
23 - предохранитель 10 А (цепь правой фары);
24 - предохранитель 10 А (цепь левой фары и электрокорректора света фар);
25 - электронный блок управления освещением;
26 - реле включения электродвигателя вентилятора;
27 - плавкая вставка 60 А (электронный блок управления АБС);
28 - плавкая вставка 50 А (цепь контроллера вентилятора);
29 - предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
30 - предохранитель 10 А (цепь правой фары);
31 - плавкая вставка 60 А (цепь зарядки АКБ);
32 - предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).
Примечание
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
Цвет корпуса предохранителя и его соответствие номиналу
|
Сила тока, А |
Цвет корпуса предохранителя или плавкой вставки |
|
Плавкие вставки |
|
|
60* |
Желтый |
|
50 |
Красный |
|
40 |
Зеленый |
|
30 |
Розовый |
|
Предохранители |
|
|
30** |
Зеленый |
|
20 |
Желтый |
|
15 |
Голубой |
|
10 |
Красный |
|
7,5 |
Коричневый |
*Применяется только в цепи зарядки аккумуляторной батареи.
**Предохранитель увеличенного размера по сравнению с остальными.
Табл. 10.1 - Предохранители монтажного блока, находящегося в салоне автомобиля.
|
Номер позиции на рис. 10.3 |
Сила тока, А |
Защищаемы цепи |
|
10 |
30 |
Электронный блок управления кондиционером |
|
11 |
30 |
Обогреватель заднего стекла |
|
12 |
7,5 |
Пульт управления наружными зеркалами |
|
13 |
7,5 |
Электронный блок управления АБС |
|
14 |
- |
Резервный предохранитель |
|
15 |
7,5 |
Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
|
16 |
7,5 |
Вспомогательное реле и пульт управления наружными зеркалами |
|
17 |
- |
Резервный предохранитель |
|
18 |
- |
Резервный предохранитель |
|
19 |
- |
Резервный предохранитель |
|
20 |
10 |
Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
|
21 |
7,5 |
Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
|
22 |
15 |
Прикуриватель |
|
23 |
15 |
Диагностический разъем |
|
24 |
7,5 |
Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
|
25 |
7,5 |
Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
|
26 |
15 |
Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
|
27 |
10 |
Конденсатор (для двигателей 4G6), катушки зажигания |
|
28 |
20 |
Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
|
29 |
- |
Резервный предохранитель |

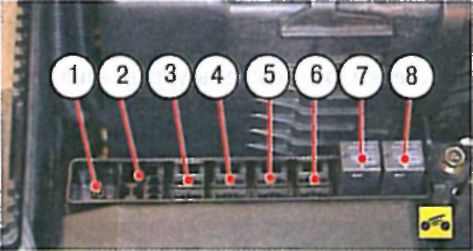

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке.
В дополнительном монтажном блоке (см. рис. 10.2), расположенном в моторном отсеке, установлены следующие реле:
1 - разъем для подключения индикатора частоты вращения коленчатого вала двигателя;
2 - резервное место под реле;
3 - резервное место под реле;
4 - резервное место под реле;
5 - реле зажигания;
6 - реле управления автоматической коробкой передач;
7 - главное реле системы управления двигателем;
8 - реле компрессора кондиционера.
Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля.
В монтажном блоке (см. рис. 10.3), размещенном в салоне автомобиля, расположены следующие реле и предохранители:
1 - реле передних противотуманных фар;
2 - резервное место под реле;
3 - реле электробензонасоса №2;
4 - реле подогрева передних сидений;
5 - реле электробензонасоса №1;
6 - реле электростеклоподъемников;
7, 30 - выводы колодок жгутов проводов;
8 - реле электровентилятора двигателя;
9 - реле обогревателя заднего стекла;
10-29 - предохранители (табл. 10.1).
