Митсубиси аутлендер XL. ЗАМЕНА ЗАМКА И РУЧКИ ОТКИДНОГО БОРТА

Вам потребуются: ключ TORX ТЗО, от­вертка с крестообразным лезвием.

Для снятия замка откидного борта выпол­ните следующие операции.

1. Снимите обивку откидного борта (см

«Снятие и установка обивки откидного бор­та», с. 323).

ПРИМЕЧАНИЕ

На откидном борту установлены два замка. В данном подразделе показаны снятие и ус­тановка замка на примере левого замка, правый замок снимают аналогично.

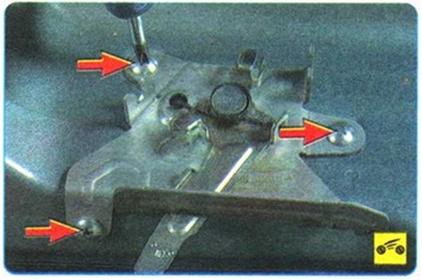

3.   ...и извлеките замок через монтажный проем внутренней панели откидного борта.



4.     Отсоедините наконечник оплетки от держателя.









6.    ...и выведите из рычага привода замка наконечник троса.

7.    Установите детали в последовательнос­ти, обратной снятию.

ПРИМЕЧАНИЕ

При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив винты ее крепления.

Для снятия ручки откидного борта выголните следующие операции.

1.    Снимите обивку откидного борта (см «Снятие и установка обивки откидного бор­та», с. 323).





2.    Отсоедините наконечник оплетки от держателя.





3.   Выведите наконечник троса из рычага ручки.









5.   ...и снимите ручку замка.

6.   Установите детали в порядке, обратном снятию
