Митсубиси аутлендер XL. ЗАМЕНА ЗАМКА, ЗАЩЕЛКИ, РУЧКИ И ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ ЗАДКА
Вам потребуется торцовая головка «на 10».
Для снятия замка двери задка выполните следующие операции.
1. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 320).
|
|

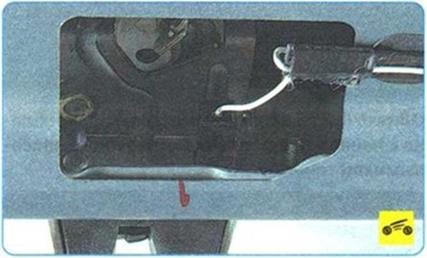

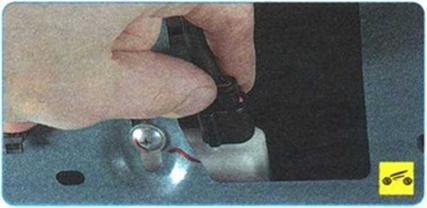

2. Отсоедините колодку от датчика положения двери задка.
|

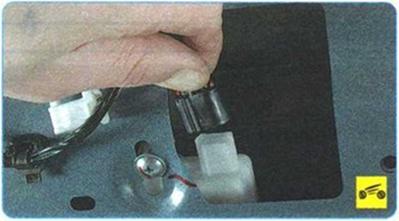

3. Сожмите фиксатор колодки... |
|
|
4. ...и отсоедините колодку от электропривода выключателя замка.
|
|

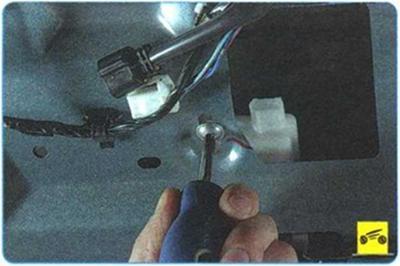

5. Выверните винт крепления электропривода выключателя замка.

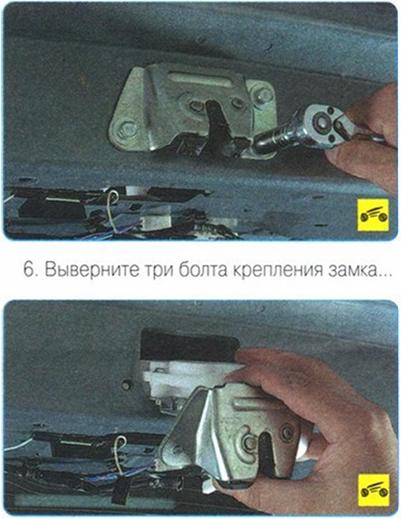

7. ...и извлеките замок из двери.
8. Установите все снятые детали в порядке, обратном снятию.
Для снятия защелки двери задка выполните следующие операции.
1. Снимите обивку откидного борта (см. «Снятие и установка обивки откидного борта», с. 323).
|
|

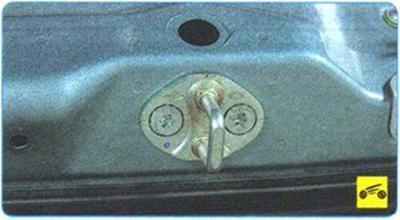

2. Выверните два винта крепления защелки к панели задка и снимите защелку.
3. Установите защелку двери задка в порядке, обратном снятию.
ПРИМЕЧАНИЕ
При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив винты ее крепления.
Для снятия ручки двери задка выполните следующие операции.
1. Снимите обивку двери задка (см. «Снятие и установка обивки двери задка», с. 320).
|
|

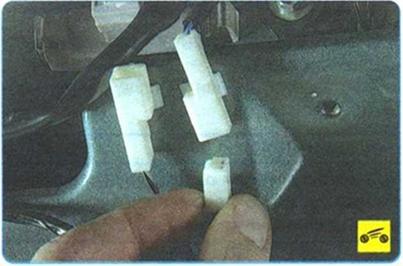

2. Разъедините колодки проводов ручки двери замка.
|

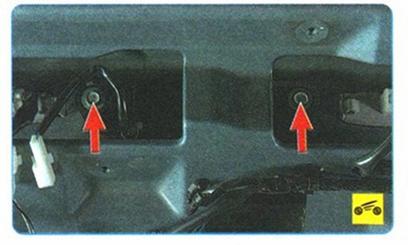

3. Выверните два винта крепления...

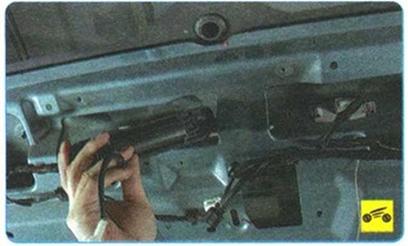

4. ...и снимите ручку двери замка. ПРИМЕЧАНИЕ Для наглядности показано при снятом редукторе стеклоочистителя окна двери задка. |
5. Установите все снятые детали в порядке, обратном снятию.
