Митсубиси аутлендер XL. АВТОМОБИЛЬНАЯ АУДИОСИСТЕМА
Автомобили Mitsubishi Outlander XL комплектаций INTENSE с вариатором и INSPIRE с автоматической коробкой передач оборудованы аудиосистемой высокого класса Rockford Fosgate, в состав которой входят головное устройство, усилитель, саббуфер и шесть динамиков.
Митсубиси аутлендер XL. СНЯТИЕ И УСТАНОВКА ГОЛОВНОГО УСТРОЙСТВА АУДИОСИСТЕМЫ
Вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. ...и, преодолевая упругое сопротивление фиксаторов, снимите правое центральное сопло системы вентиляции и отопления салона.
|
|
4. Аналогично снимите левое центральное сопло системы вентиляции и отопления салона.
|

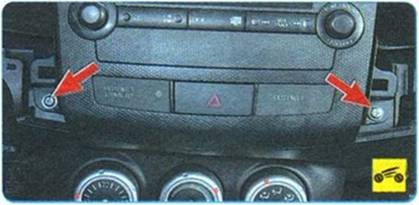

5. Выверните два винта. |
|
|

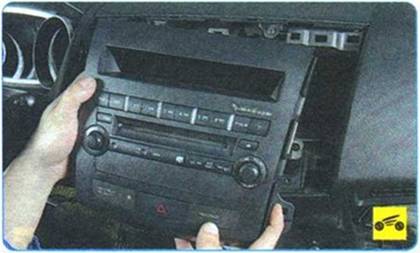

6. ...и, преодолевая упругое сопротивление фиксаторов, отведите центральную панель от панели приборов.
ПРИМЕЧАНИЕ
|

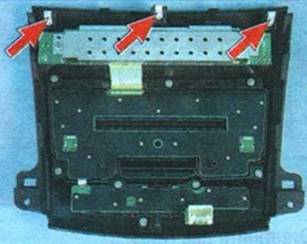

Так расположены фиксаторы с обратной стороны центральной панели. |
|
|
7. Сжав фиксатор, отсоедините колодку жгута проводов от дисплея аудиосистемы центральной панели...
|

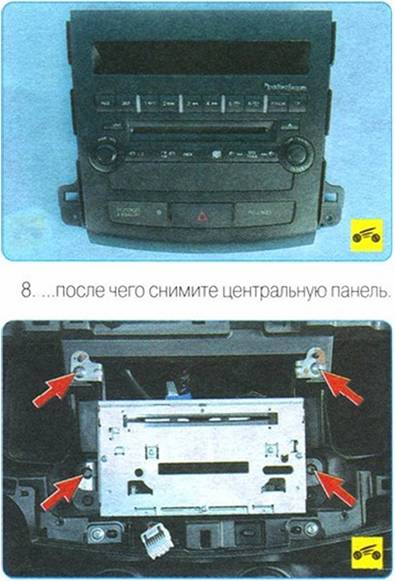

9. Выверните четыре винта.
|

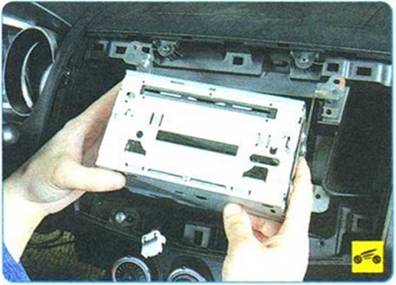

10. ...и извлеките головное устройство аудиосистемы из панели приборов.
|
|
|
11. Сожмите фиксатор.
|
12. ...и отсоедините от аудиосистемы колодку жгута проводов.
|
|
13. Аналогично отсоедините от аудиосистемы вторую колодку жгута проводов.
|
|
14. Отсоедините от головного устройства аудиосистемы антенный провод...
|
|

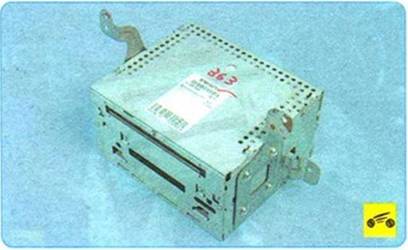

15. ...и снимите головное устройство.
16. Установите снятые детали в порядке, обратном снятию
