Митсубиси аутлендер XL. ЗАМЕНА ТРОСОВ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА
Тросы привода стояночного тормоза заменяйте при их чрезмерном
вытягивании (невозможности регулировки стояночного тормоза),
механических повреждениях и потере подвижности в оболочке.
Вам потребуются: ключи «на 10», «на 12», торцовая головка «на 12»,
отвертка с плоским лезвием, пассатижи.
1. Отсоедините наконечник левого заднего троса от разжимного рычага
задней колодки тормозного механизма (см. «Замена колодок стояночного
тормоза», с. 236).
.
|
2. Подденьте отверткой... |
|
|
3. ...и снимите фиксатор крепления оболочки троса к кронштейну тормозного щита.
|
|

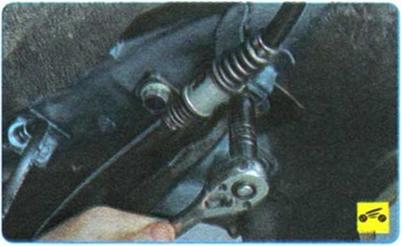

4. Выверните болт крепления кэонштейна оболочки троса к кузову
|
|
5. Извлеките трос из отверстия в тормозном щите.
|
|

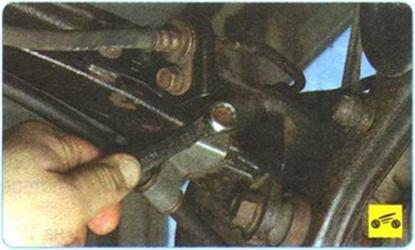

6. Выверните болт крепления кронштейна оболочки троса из отверстия продольного рычага задней подвески...
|
|
7. ...и отсоедините кронштейн оболочки троса от рычага задней подвески.
8. Аналогично извлеките правый задний трос стояночного тормоза.
|
|

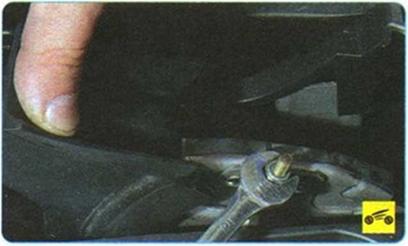

9. Отверните две гайки крепления левого аэродинамического щитка...
|
10. ...и снимите щиток. |
11. Аналогично снимите правый аэродинамический щиток.
|
|

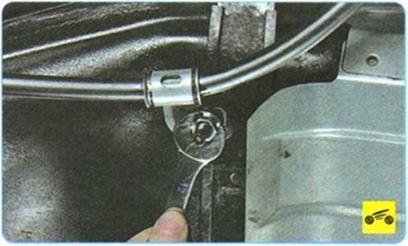

12. Отверните гайку крепления к топливному баку кронштейна оболочки левого заднего троса стояночного тормоза...
|
13. ...и отсоедините кронштейн от бака. |
|
|

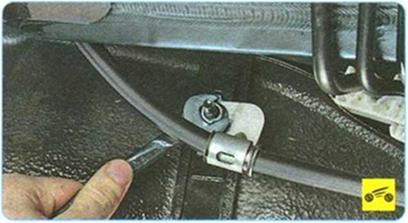

14. Отверните гайку крепления к топливному баку кронштейна оболочки правого заднего троса стояночного тормоза...
|
|
15. ...и отсоедините кронштейн от бака.
16. Снимите облицовку тоннеля пола (см
«Снятие и установка облицовки тоннеля пола», с. 330).
|
|

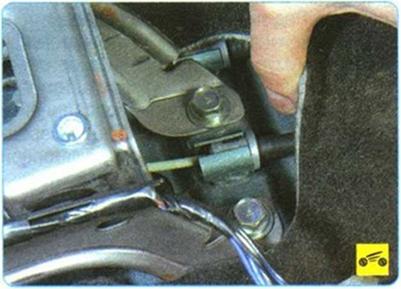

17. Отогните кожух рычага вверх, отверните регулировочную гайку наконечника переднего троса стояночного тормоза...
|

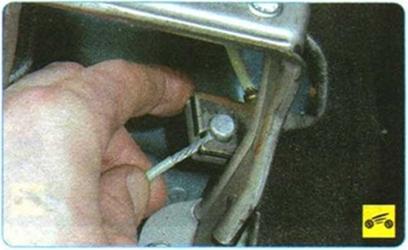

18. ...и снимите гайку. 19. Отогните фиксатор переднего “роса стояночного тормоза... |
|
|

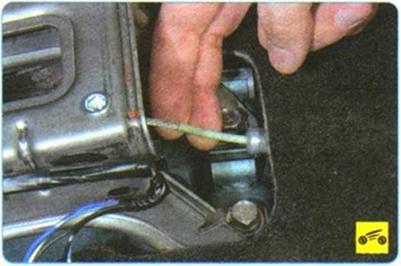

20. ...и выведите наконечник троса из направляющей рычага.
|
|
21. Поверните наконечники задних тросов в отверстиях уравнителя до совмещения тросов с прорезями в уравнителе...
|
|
22. ...и извлеките наконечники из прорезей.
|
|
23. Снимите передний трсс вместе с уравнителем.
|
|
24. Отогните напольное покрытие...
|
|
25. ...выведите фиксаторы оболочек задних тросов из кронштейнов на кузове...
|
|

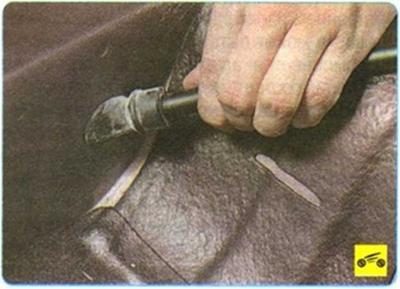

26. ...и выньте тросы вместе с уплотнителями из отверстий в кузове.
27. Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
