Митсубиси аутлендер XL. ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ

Вакуумный усилитель тормозов представля­ет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требу­ются квалифицированный персонал и специ­альное оборудование. Кроме того, усилитель представляет собой устройство, непосредст­венно влияющее на безопасность движения, низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неис­правности заменяйте усилитель в сборе. Спо­собы проверки работоспособности вакуумного усилителя тормозов описаны выше (см. «Про­верка работы вакуумного усилителя», с 222).

Вам потребуются: специальный ключ «на 12» для тормозных трубопроводов, ключи «на 12», «на 13», отвертка с плос­ким лезвием, пассатижи.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.  Для удобства выполнения работ снимите воздухоподводящий рукав и корпус воздуш­ного фильтра в сборе с воздухоприемником

(см. «Снятие и установка воздушного фильт­ра», с. 135).





3.    Снимите главный тормозной цилиндр

(см. «Замена главного тормозного цилинд­ра», с. 226).





4.   Сожмите отогнутые ушки хомута крепле­ния шланга к патрубку обратного клапана ва­куумного усилителя тормозов, сдвиньте хомут по шлангу...





5.   ...и отсоединитe шланг от naтрубка об­ратного клапана.





6.   В салоне под панелью приборов отсо­едините от педали вилку толкателя вакуум­ного усилителя. Для этого снимете пассати­жами пружинный фиксатор пальца вилки толкателя...





7.   ...и извлеките палец из отверстий вилки и педали.

8.   Отверните четыре гайки крепления ваку­умного усилителя к щиту передка.









9.   Извлеките вакуумный усилитель тормо­зов из моторного отсека, извлекая его шток из отверстия в щите передка.

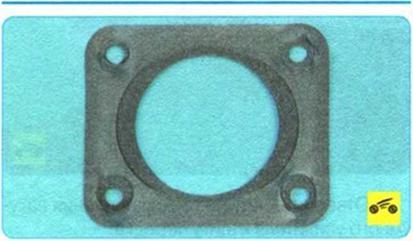

10.  В случае замены вакуумного усилителя снимите со шпилек его крепления уплотни­тельную прокладку и установите на новый усилитель.





Сильно обжатую или надорванную прокладку замените новой.

Обязательно замените новым резиновое уп­лотнительное кольцо фланца главного тор­мозного цилиндра.

11.   Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, запейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тор­мозной системы», с. 224).

12.   При необходимости отрегулируйте поло­жение педали тормоза (см «Проверка и регу­лировка положения педали тормоза», с. 219).
