Митсубиси аутлендер XL. ПРОВЕРКА И РЕГУЛИРОВКА ЗАЗОРОВ В МЕХАНИЗМЕ ПРИВОДА ВПУСКНЫХ КЛАПАНОВ ДВИГАТЕЛЯ 6В31



Зазоры в приводе впускных клапанов про­веряют в соответствии с регламентом техни­ческого обслуживания при пробеге 15 тыс. км и при выполнении любых ремонтных работ, связанных со снятием распределительного вала или осей коромысел.

ПРИМЕЧАНИЕ

Проверку и регулировку зазоров клапанов проводите при температуре головки блока цилиндров не более 38 °С.

Вам потребуются: ключ «на 10», от­вертка с плоским лезвием, набор щупов.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

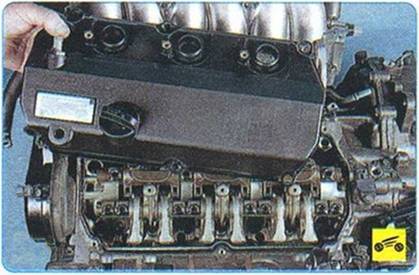

2.   Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров», с. 87).

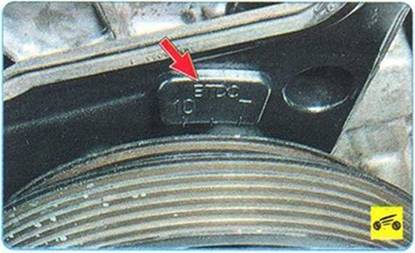

3.    Установите поршень 1-го цилиндра

в ВМТ (см. «Установка поршня первого цилин­дра в ВМТ такта сжатия», с. 82).

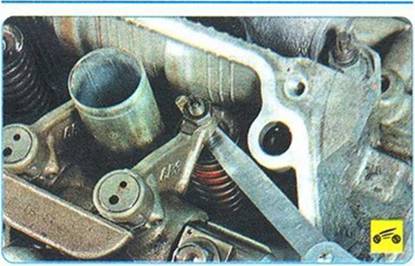

4.   Вставьте щуп между стержнем клапана и регулировочным винтом - щуп должен зхо- дить с легким защемлением.

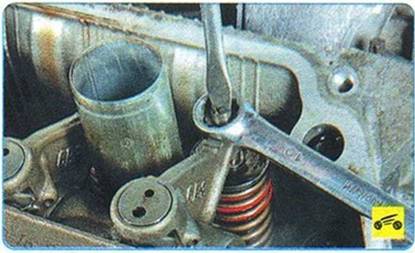

5.   Если зазор не попадает в указанный ин­тервал значений, ослабьте контровочную "ай- ку А и выставите необходимый зазор, вращая регулировочный винт Б.





6.   Проверьте правильность регулирозки, при необходимости повторите регулировку.

7.   Затяните контровочную гайку впускного клапана моментом 20 Н м.

8.   Поверните коленчатый вал на 120° пс ча­совой стрелке (распределительные валы по-

вернутся на 60') и отрегулируйте клапаны 2-го цилиндра.

9.    Поверните коленчатый вал на 120° по ча­совой стрелке (распределительные валы по­вернутся на 60°) и отрегулируйте клапаны 3-го цилиндра.

10.                       Поверните коленчатый вал на 120° по часовой стрелке (распределительные валы повернутся на 60°) и отрегулируйте клапаны

4-               го        цилиндра.

11.                       Поверните коленчатый вал на 120° по часовой стрелке (распределительные валы повернутся на 60°) и отрегулируйте клапаны

5-               го        цилиндра.

12.                       Поверните коленчатый вал на 120° по часовой стрелке (распределительные валы повернутся на 60°) и отрегулируйте клапаны

6-               го        цилиндра.

13 Установите крышку головки блока ци­линдров и все снятые детали в порядке, об­ратном снятию.
