Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК БАГАЖНОГО ОТДЕЛЕНИЯ

Вам потребуются: отвертка с кресто­образным лезвием, торцовый ключ «на 10», пластиковая лопатка для де­монтажа деталей интерьера.

ПРИМЕЧАНИЕ

Работа показана на примере облицовок багаж­ного отделения с левой стороны автомобиля.

Облицовки багажного отделения с правой сто­роны автомобиля снимают и устанавливают аналогично. Разница состоит в отсутствии в ни­жней облицовке правой боковины плафона ос­вещения багажного отделения.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Снимите задние облицовки левого и правого порогов (см. «Снятие и установка

облицовок салона», с. 285).

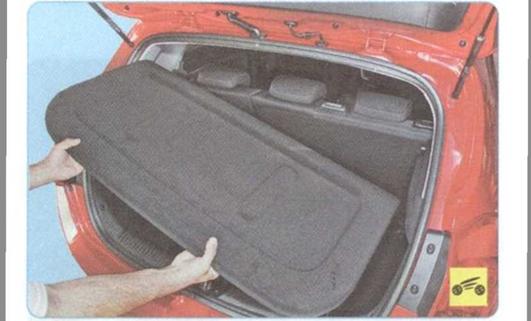

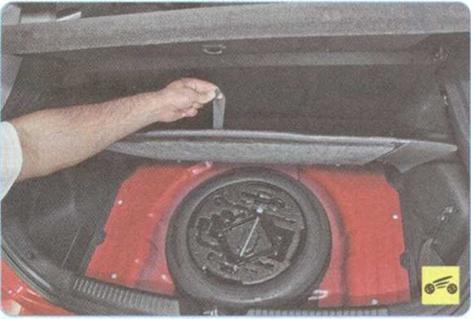

3.     Извлеките из багажного отделения крышку ниши запасного колеса...

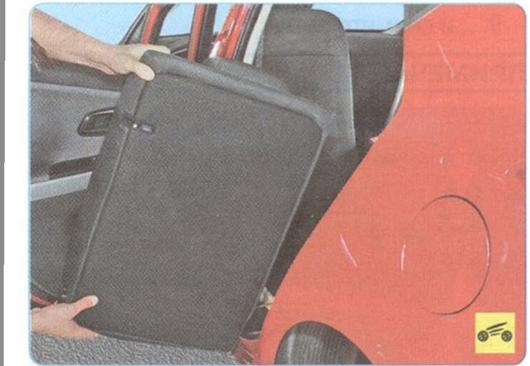

5.     Снимите спинку заднего сиденья (см. «Снятие и установка заднего сиденья», с. 279).

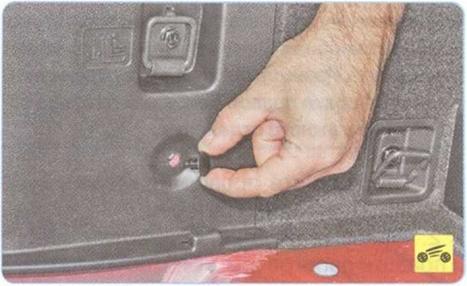

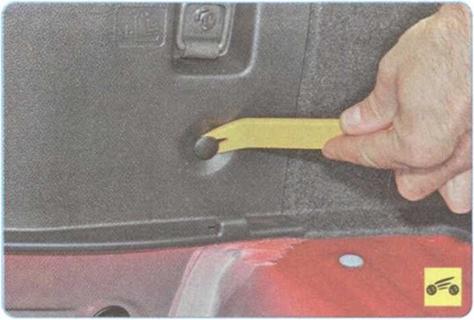

6.     Подденьте три пистона крепления зад­ней облицовки багажного отделения...

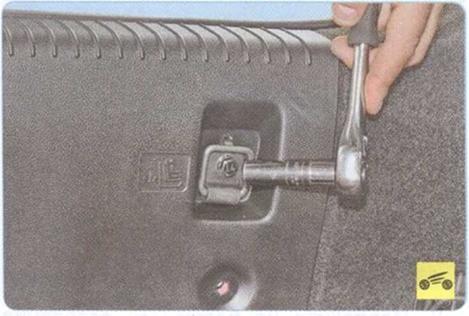

8.    Выверните болты крепления двух пе­тель для пристегивания удерживающего ремня детского сиденья...



 9. ...и снимите петли.

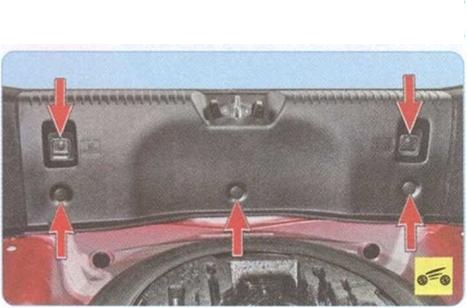

Так расположены пистоны крепления задней обивки багажного отделения и петли для пристегивания удерживающего ремня дет­ского сиденья.

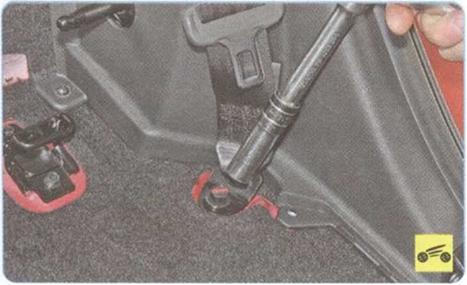

10.     Выверните болт нижнего крепления заднего бокового ремня безопасности.





11.       Выверните винт крепления нижней облицовки задней стойки кузова.

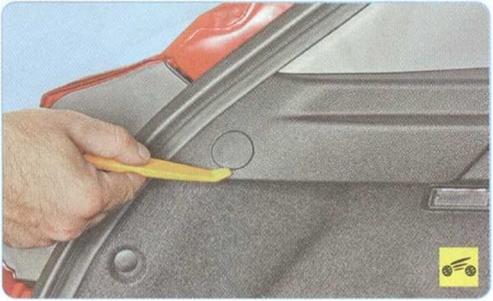

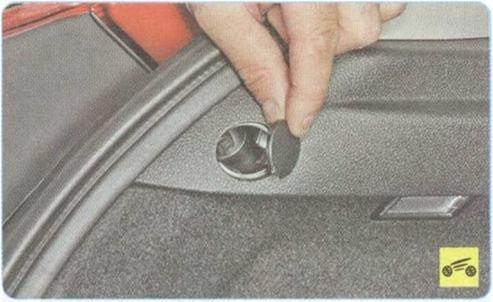

12.       Подденьте заглушки двух отверстий в облицовке кронштейна полки багажного отделения...

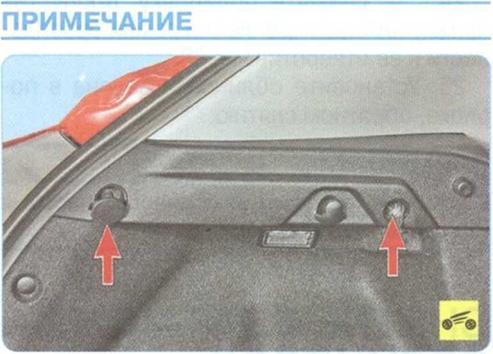

Так расположены отверстия в облицовке кронштейна полки багажного отделения.

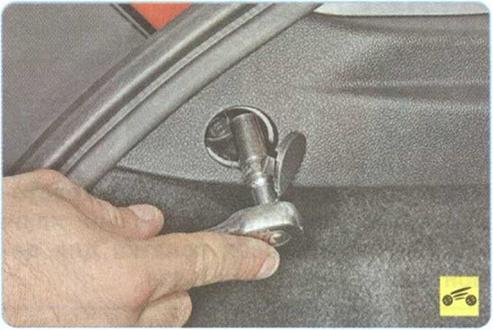

14.      Выверните два болта крепления об­лицовки к кронштейну...

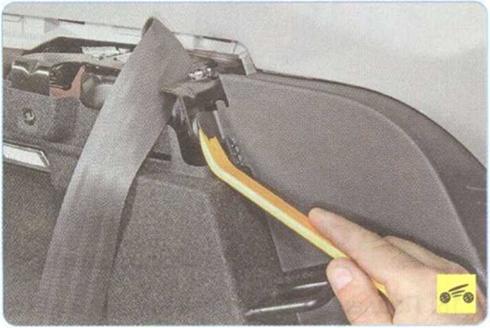

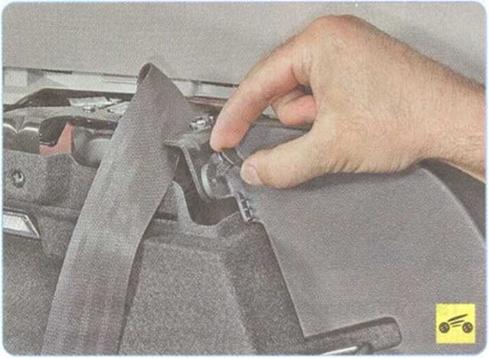

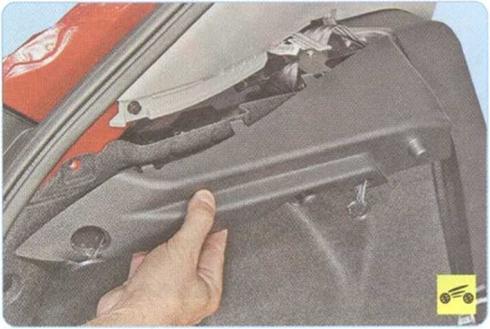

16.       Подденьте пистон крепления обли­цовки задней стойки кузова...

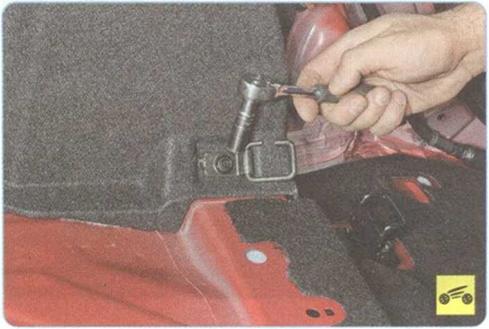

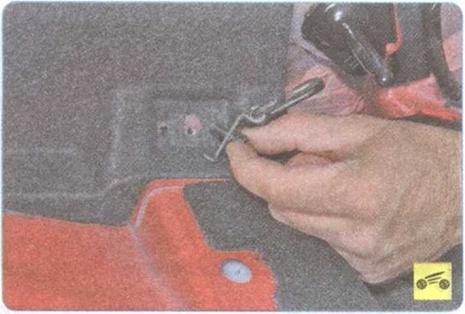

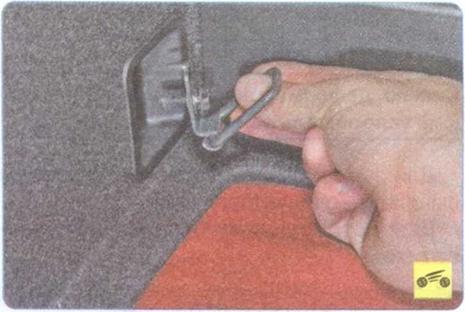

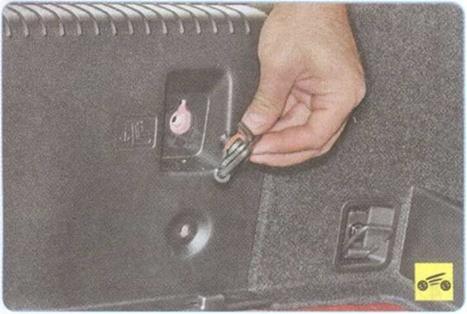

19.    Выверните болт крепления передней петли для крепления багажа...









21.     Аналогично выверните болт крепле­ния и снимите заднюю петлю.

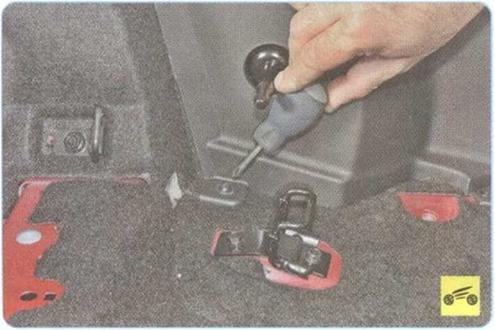

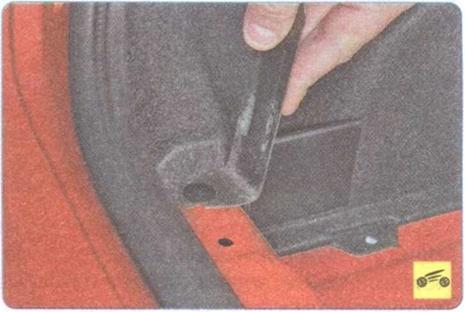

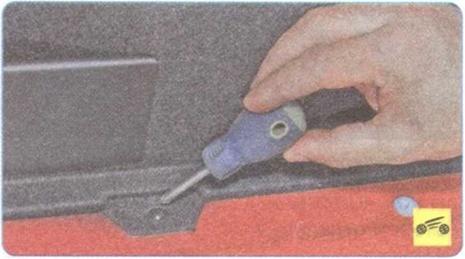

22.     Выверните винт крепления нижней облицовки боковины к основанию кузова.

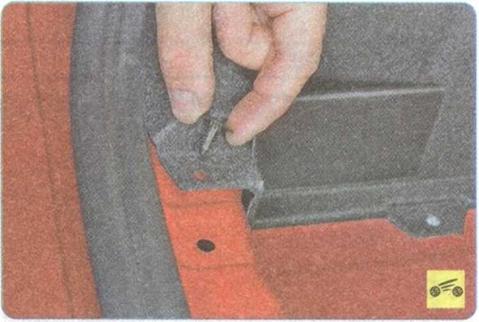

23.   Подденьте три пистона заднего креп­ления нижней облицовки боковины...

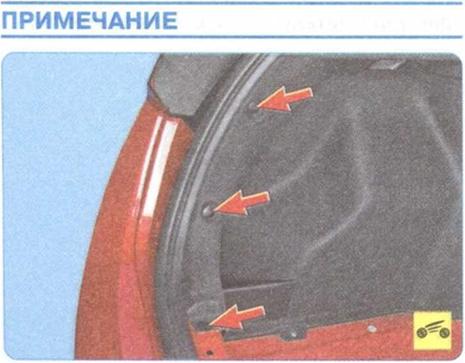

Так расположены пистоны заднего крепле ния нижней облицовки боковины.

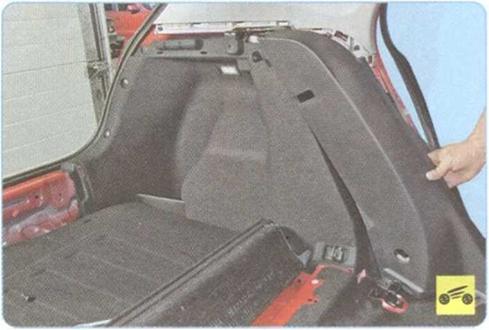

25.      Отведите облицовку от боковины, от­соедините колодку жгута проводов от пла­фона освещения багажного отделения и снимите облицовку.

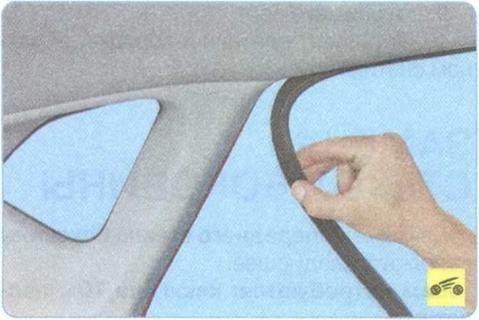

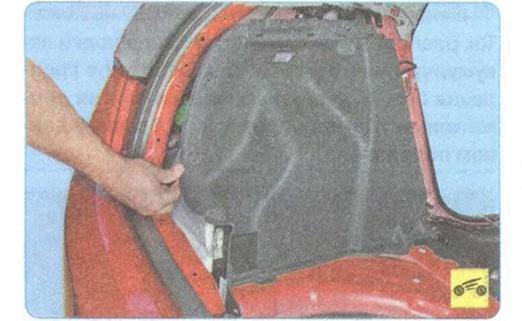

26.      Снимите с края верхней облицовки боковины уплотнитель дверного проема.

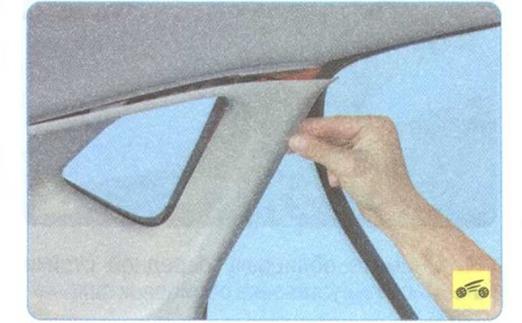

27.      Подденьте край верхней облицовки боковины...

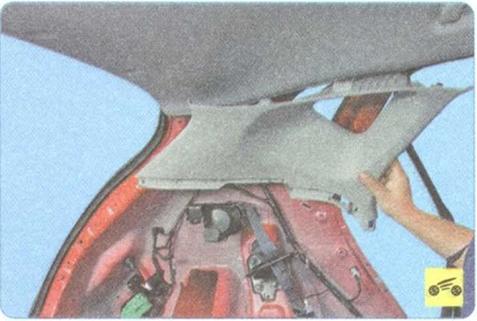

28.      ...и снимите облицовку, преодолевая упругое сопротивление ее держателей и пистонов.

29.      Установите облицовки багажного от­деления в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Сломанные при снятии облицовок пистоны их крепления замените.
