Киа Сид (2012+). КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольно-измерительные прибо­ры автомобиля объединены в комбинацию приборов. Она включает в себя спидометр, тахометр, счетчик общего и суточного про­бега (одометр), указатель температуры ох­лаждающей жидкости, указатель уровня топлива, световые сигнализаторы и жидко­кристаллический дисплей.

Комбинация приборов неремонтопри­годна, поэтому в случае выхода приборов из строя ее заменяют в сборе.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы не повредить стекло комби­нации приборов, не очищайте его с приме­нением каких-либо растворителей. Можно промыть стекло слабым мыльным раство­ром либо специальным очистителем для стекол.





Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

Вам потребуются: отвертка с кресто­образным лезвием, пластиковая мон­тажная лопатка.

1.   Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.   Снимите верхнюю часть кожуха руле­вой колонки (см. «Снятие и установка кожу­ха рулевой колонки», с. 169).

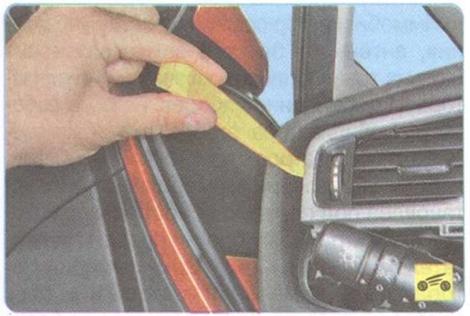

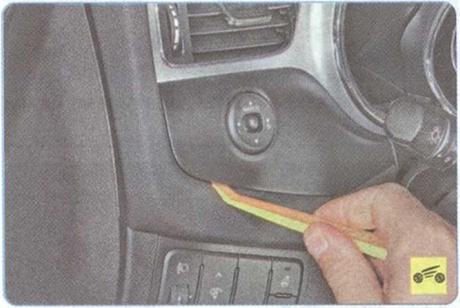

3.   Подденьте пластиковой монтажной ло­паткой...

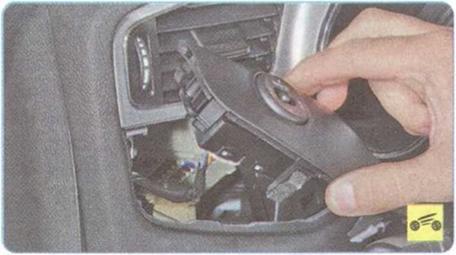

4.   ...и снимите с панели приборов панель блока управления зеркалами заднего вида, не отсоединяя жгут проводов.

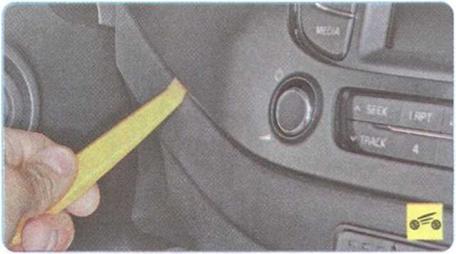

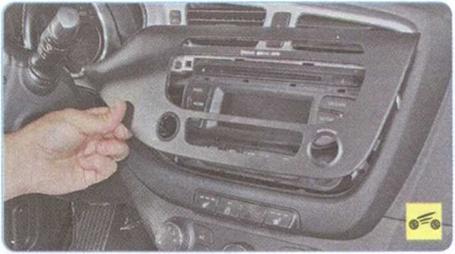

5.   Подденьте пластиковой монтажной ло­паткой края облицовки головного устройст­ва аудиосистемы...

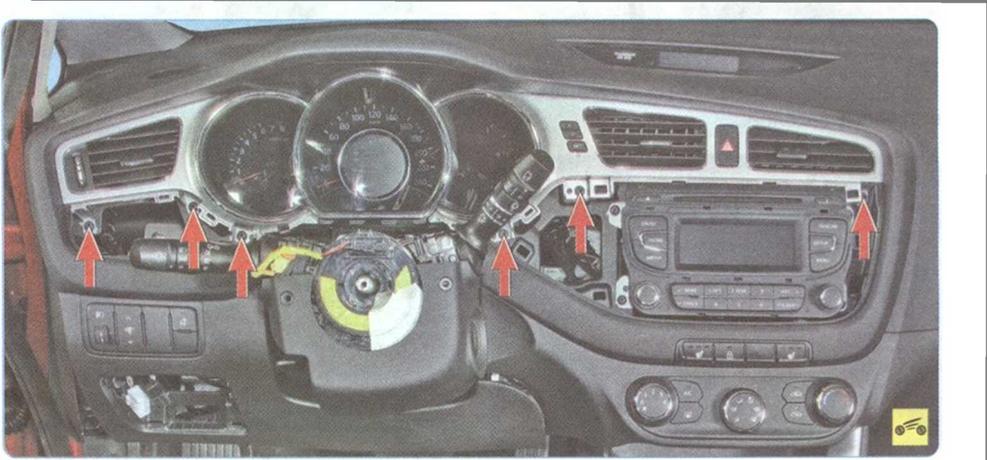

7.        Выверните шесть винтов крепления декоративной накладки панели приборов (рис. 10.6).

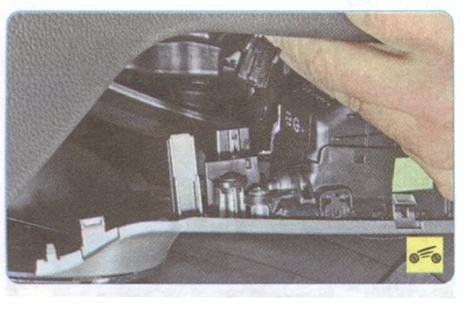

8.  Подденьте пластиковой монтажной ло­паткой края декоративной накладки панели приборов...

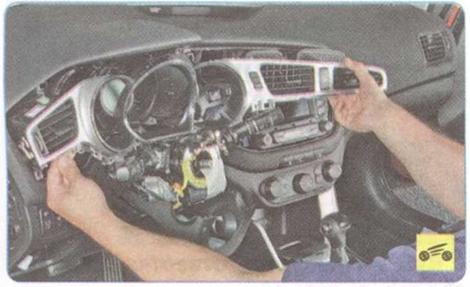

9.  ...и снимите накладку с панели прибо­ров, преодолевая усилие фиксаторов.

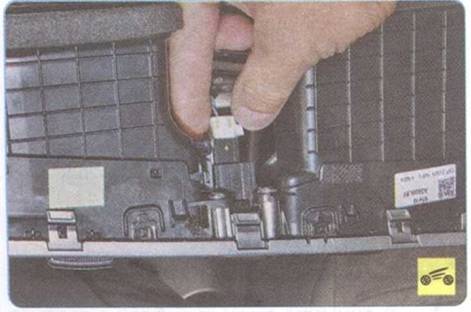

10.         Сожмите фиксатор...

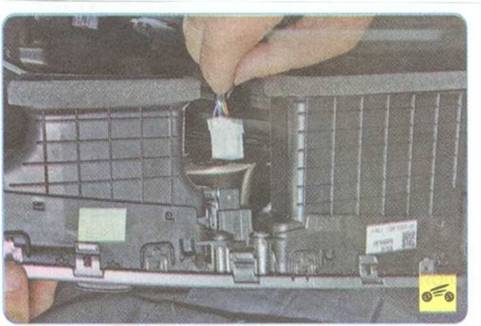

11. ...и отсоедините колодку жгута прово­дов от блока клавиш настроек часов и ка­лендаря.









13.    ...и отсоедините колодку жгута прово­дов от выключателя аварийной сигнализа­ции, после чего снимите декоративную на­кладку панели приборов.





14.    Выверните два винта крепления ко­зырька комбинации приборов.

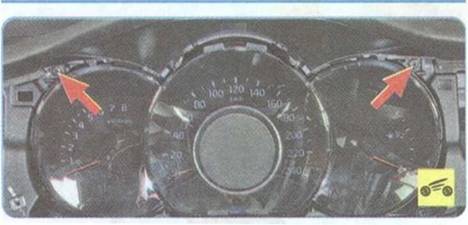

Так расположены винты крепления козырька комбинации приборов.

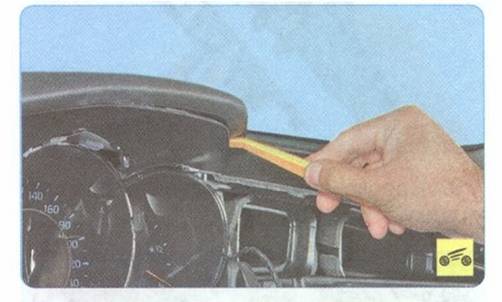

15.       Подденьте пластиковой монтажной лопаткой край козырька комбинации при­боров...

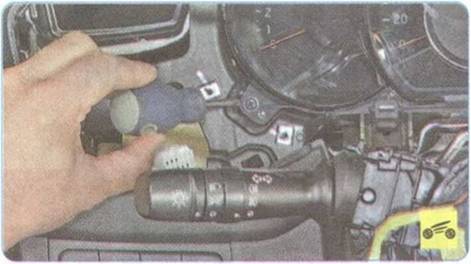

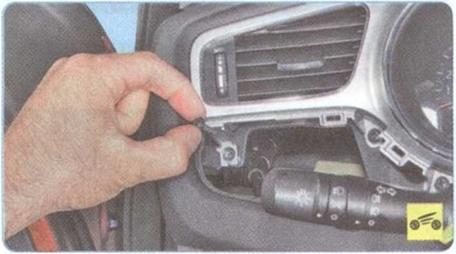

17.   Выверните два нижних винта крепле­ния комбинации приборов.





Так расположены винты крепления комбина­ции приборов.

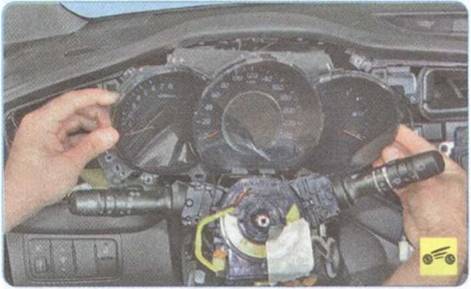

18.      Преодолевая усилие фиксаторов, из­влеките комбинацию из панели приборов и отведите на длину подсоединенного жгу­та проводов.

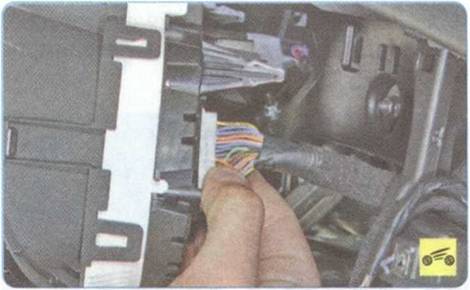

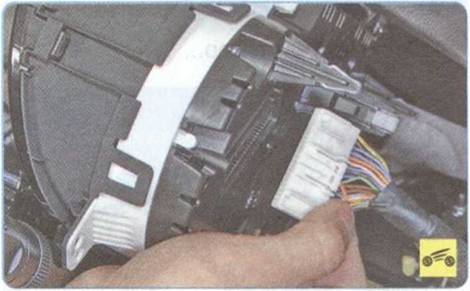

19.      Отожмите фиксатор колодки жгута проводов...





20.      ...и отсоедините колодку от комбина­ции приборов, после чего снимите комби­нацию приборов с автомобиля.

21.      Установите комбинацию приборов в порядке, обратном снятию.
