Киа Сид (2012+). ЗАМЕНА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.     Сдвиньте фонарь указателя поворота вперед по направлению движения автомо­биля...







4.     Сожмите фиксатор, отсоедините ко­лодку жгута проводов от патрона лампы и снимите фонарь.

5.     Установите детали в порядке, обрат­ном снятию.









Киа Сид (2012+). ЗАМЕНА ЗАДНЕГО ФОНАРЯ

Для замены наружной секции заднего фонаря выполните следующие операции.

Вам потребуется отвертка с кресто­образным лезвием.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Откройте дверь задка.

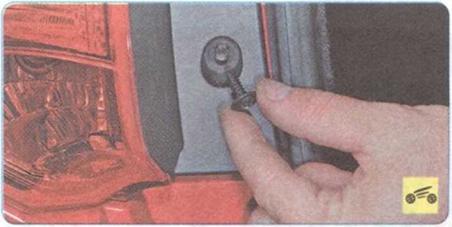

3.     Выверните два винта крепления на­ружной секции заднего фонаря.

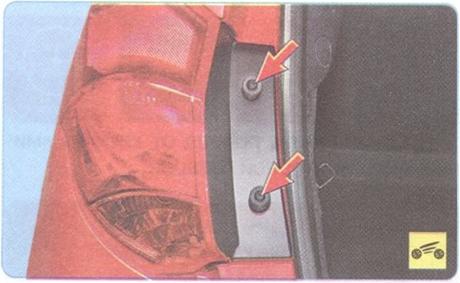

Так расположены винты крепления наружной секции заднего фонаря.

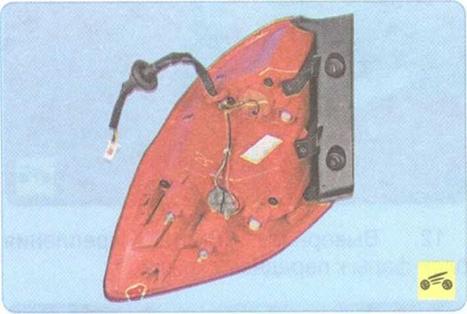

4.      Выведите два металлических штифта корпуса наружной секции фонаря из пласт­массовых втулок на кузове, сдвинув секцию назад по направлению движения автомо­биля, и отведите наружную секцию фонаря от кузова на длину присоединенных прово­дов.

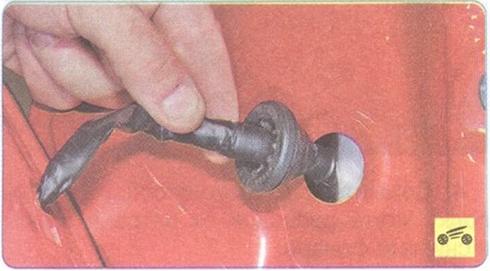

5.      Извлеките резиновый уплотнитель жгута проводов из отверстия в кузове...

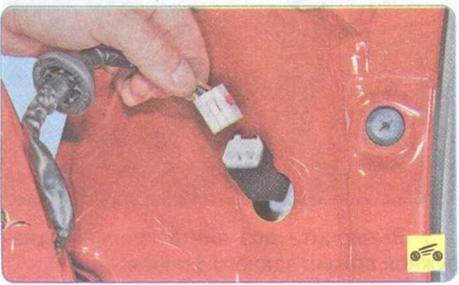

6.      ...и вытяните через отверстие колодку жгута проводов.





7.     Разъедините колодку жгута проводов, сжав фиксатор, и снимите наружную сек­цию заднего фонаря.





8.     Установите наружную секцию заднего фонаря в порядке, обратном снятию.

Для замены внутренней секции заднего фонаря выполните следующие операции.

Вам потребуется ключ «на 10».

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Откройте дверь задка.

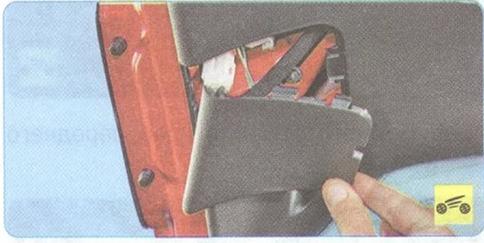

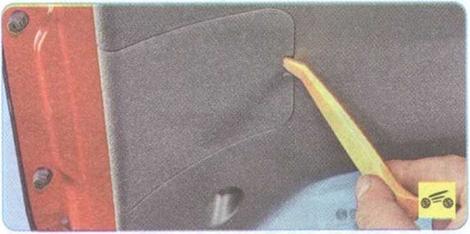

3.    Подденьте край лючка в обивке двери задка...

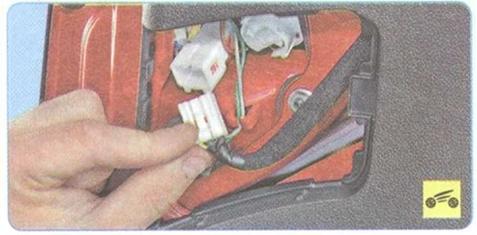

6.    ...и разъедините колодку жгута про­водов.

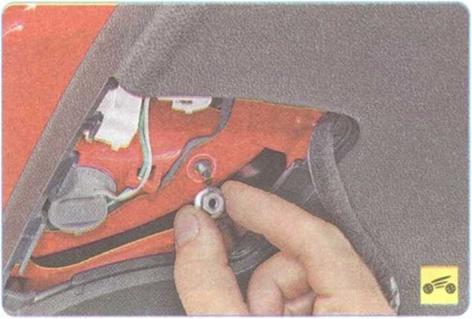

7.      Отверните гайку крепления внутрен­ней секции заднего фонаря под обивкой двери задка...

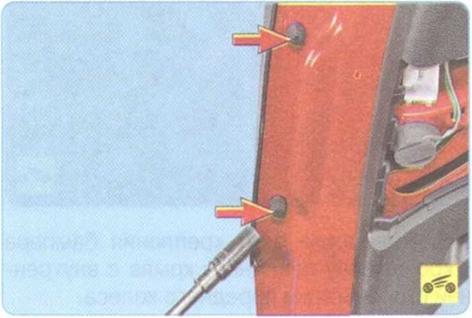

8.      ...и две колпачковые гайки, располо­женные с торца двери.





9.       Снимите внутреннюю секцию заднего фонаря.





10. Установите внутреннюю секцию зад­него фонаря в порядке, обратном снятию.
