Киа Сид (2012+). Подкапотное пространство

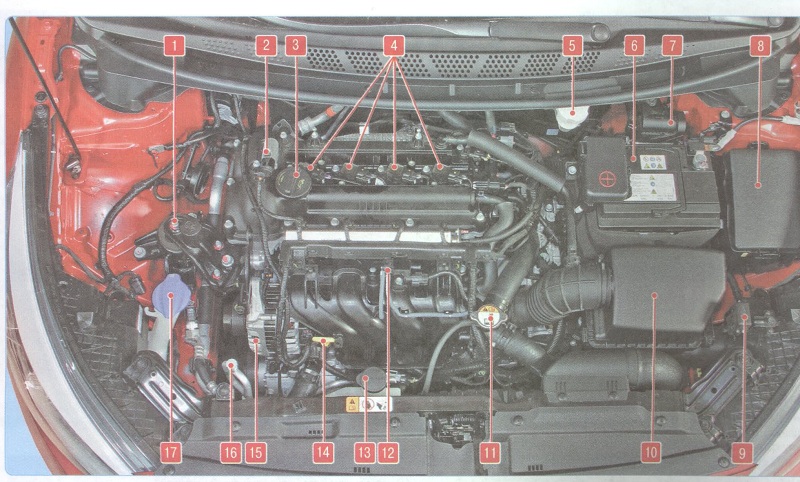

Рис. 1.2. Подкапотное пространство автомобиля с двигателем 1,6 л (декоративный кожух снят): 1 - правая опора силового агрегата; 2 - клапан системы изменения фаз; 3 - пробка маслоналивной горловины; 4 - катушки зажигания; 5 - пробка бачка главного тормозного цилиндра; 6 - аккумуляторная батарея; 7 - электронный блок (контроллер) системы управления двигателем; 8 - монтажный блок реле и предохранителей; 9 - колодка диагностического разъема; 10 - корпус воздушного фильтра; 11 - пробка наливной горловины системы охлаждения двигателя; 12 - клапан продувки адсорбера; 13 - расширительный бачок системы охлаждения двигателя; 14 - указатель (щуп) уровня масла в двигателе; 15 - генератор; 16 - сервисный клапан системы кондиционирования; 17 - горловина бачка омывателя

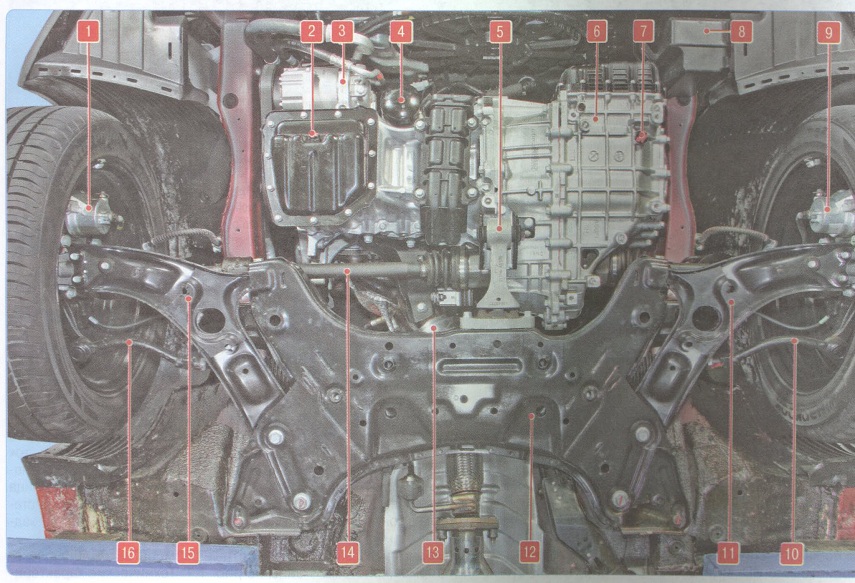

Рис. 1.3. Расположение основных узлов и агрегатов автомобиля с двигателем 1,6 л (вид снизу спереди, центральный брызговик двигателя снят): 1, 9 - тормозные механизмы передних колес; 2 - пробка сливного отверстия масляного картера двигателя; 3 - компрессор системы кондиционирования; 4 - масляный фильтр; 5 - задняя опора двигателя; 6 - коробка передач; 7 - пробка отверстия для слива масла из коробки передач; 8 - глушитель шума впуска; 10,16 - тяги рулевого механизма; 11,15 - рычаги передней подвески; 12 - поперечина подвески; 13 - каталитический нейтрализатор; 14 - привод правого колеса
Рис. 1.4. Расположение основных узлов автомобиля (вид снизу сзади): 1,10
- тормозные механизмы задних колес; 2 - задняя буксирная проушина; 3,9 -
пружины подвески; 4 защитный кожух наливной трубы топливного бака; 5, 8
- верхние поперечные рычаги задней подвески; 6 - стабилизатор поперечной
устойчивости задней подвески-1 - ниша запасного колеса; 11,15 - нижние
поперечные рычаги задней подвески; 12 - основной глушитель; 13 -
поперечина задней подвески; 14 - топливный бак
