Наружную ручку двери и цилиндровый механизм замка снимаем для замены. Снимаем обивку передней двери и отклеиваем влагозащитную пленку (см. «Снятие обивки передней двери», с. 240).
Для наглядности операции показаны на снятой ручке.

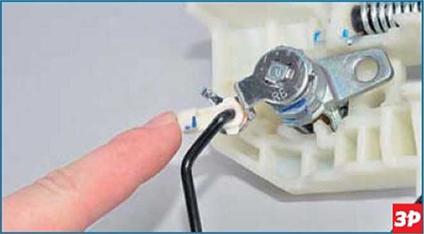

Отжав пластмассовый фиксатор тяги цилиндрового механизма замка...
 .поворачиваем его вокруг оси... |
 |
...и вынимаем конец тяги из отверстия рычага цилиндрового механизма замка.
|
Аналогично отсоединяем тягу замка двери от рычага основания ручки. |
Вставив в отверстие внутренней панели двери головку «на 10» с удлинителем, отворачиваем болт крепления вкладыша наружной ручки...

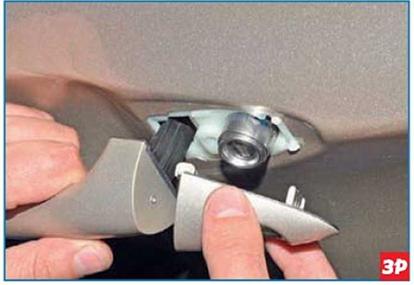

 .и снимаем его |

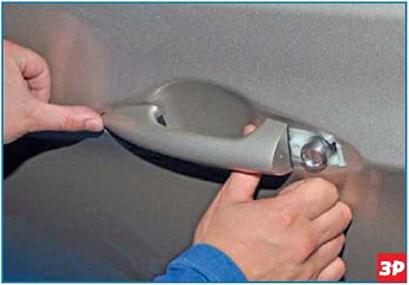

 Сдвигаем наружную ручку назад так... |
 ...чтобы поводок 2 ручки вышел из зацепления с рычагом основания ручки, а передний фиксатор 1 вышел из паза основания ручки. |
 |

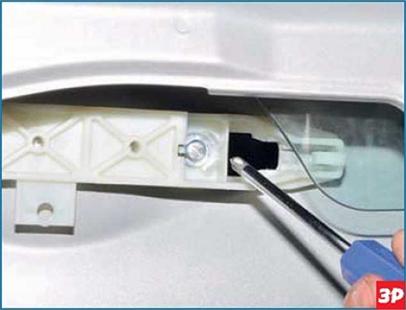

Крестообразной отверткой отворачиваем саморез переднего крепления основания наружной ручки...
 |
...и снимаем основание ручки.
Для снятия цилиндрового механизма замка...
 |
...поворачиваем его так, чтобы выступ на замке совместился с пазом в основании ручки...
...и вынимаем цилиндровый механизм замка из основания ручки.
Заменяем цилиндровый механизм замка новым и устанавливаем наружную ручку передней двери в обратной последовательности.
