Хендай Солярис. Снятие главного тормозного цилиндра

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.

Отвернув крышку бачка, резиновой грушей отбираем рабочую жидкость из бачка и заворачиваем крышку.

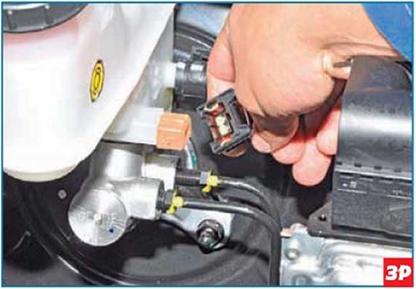

Нажав на фиксатор...

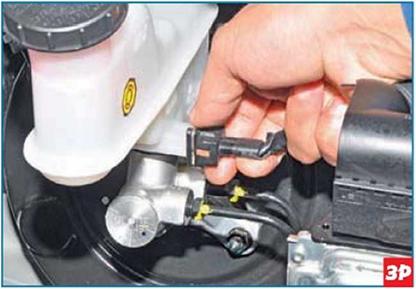

...отсоединяем колодку проводов от датчика уровня тормозной жидкости.

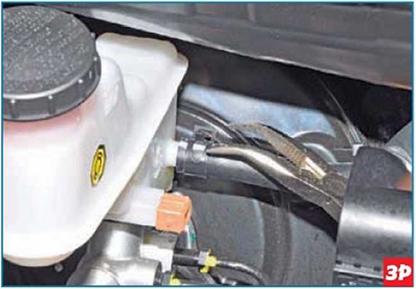

Пассатижами сжимаем концы хомута крепления шланга подвода жидкости к главному цилиндру сцепления и сдвигаем хомут по шлангу.

Снимаем шланг со штуцера бачка.

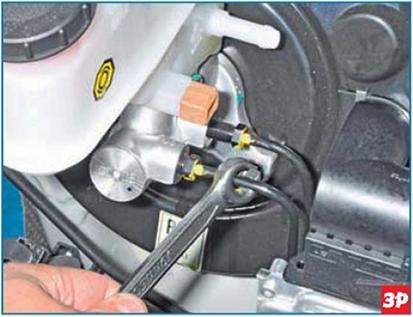

Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцеры трубок...

...и отводим их от главного тормозного цилиндра.

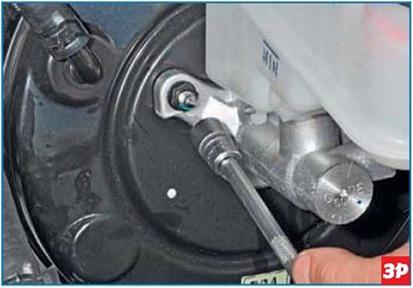

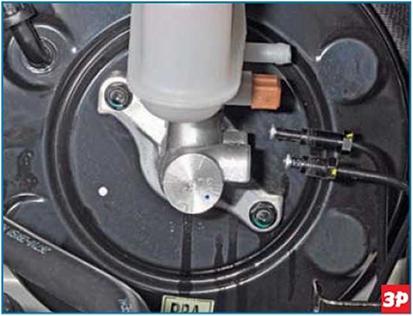

Головкой «на 12» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов...

...и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.

Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом.

Если кольцо повреждено или потеряло эластичность, снимаем его и заменяем новым.

Если необходимо заменить только бачок или соединительные втулки, для этого не снимая главный тормозной цилиндр, снимаем шланг подвода жидкости к главному цилиндру сцепления со штуцера бачка (см. выше).

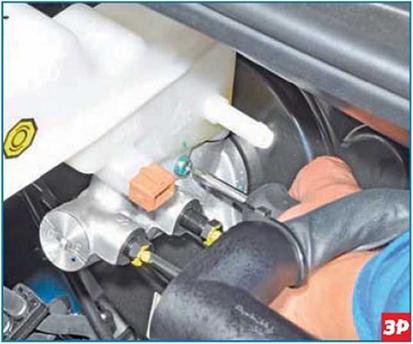

Крестообразной отверткой отворачиваем винт крепления бачка к приливу главного тормозного цилиндра.

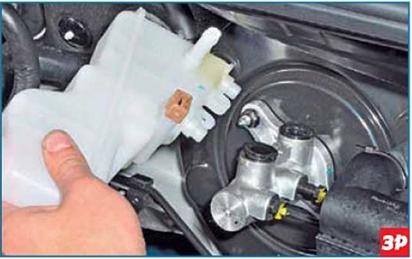

Преодолевая сопротивление резиновых соединительных втулок, снимаем бачок с главного тормозного цилиндра.

При подтекании рабочей жидкости в местах соединения бачка и главного тормозного цилиндра...

...вынимаем втулки, осматриваем их и при необходимости заменяем новыми.

Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.

Прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 171)
