Хендай Солярис. Снятие насоса гидроусилителя рулевого управления
Насос гидроусилителя рулевого управления снимаем для его замены или при демонтаже двигателя.
Снимаем ремень привода вспомогательных агрегатов (см. «Проверка состояния и замена ремня привода вспомогательных агрегатов», с. 36).
Грушей откачиваем жидкость из бачка гидроусилителя рулевого управления.

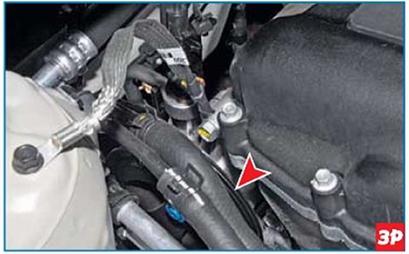

 Насос гидроусилителя рулевого управления расположен в моторном отсеке, с правой стороны, между двигателем и щитком передка. |

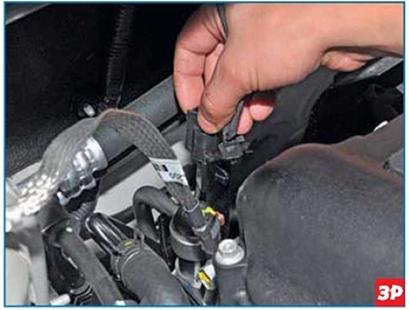

 Нажав на фиксатор... |
 |

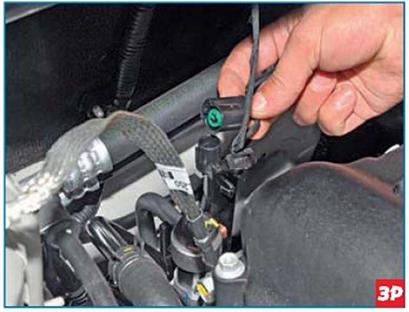

...разъединяем колодки проводов датчика давления рабочей жидкости.

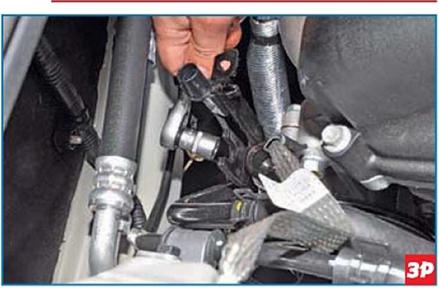

 Пассатижами сжимаем лапки держателя провода... |
 |
...и вынимаем держатель из кронштейна колодки.

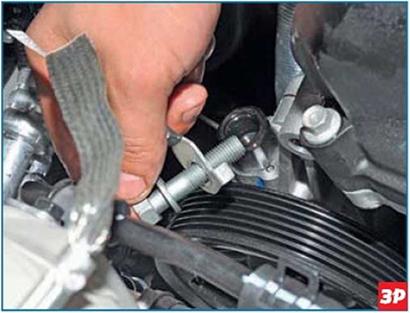

 Головкой «на 24» отворачиваем болт- штуцер крепления наконечника трубки нагнетательной магистрали... |
 ...и вынимаем его вместе с медной прокладкой. |
 |
Отводим наконечник трубки от насоса и вынимаем другую медную прокладку.
При последующей установке, прокладки необходимо заменить новыми.
 Головкой «на 12» отворачиваем два болта крепления кронштейна колодки датчика давления и фланца трубки наливной магистрали. |
 Два болта крепления кронштейна колодки датчика давления и фланца трубки наливной магистрали (обратите внимание - на фото болты показаны с помощью зеркала). |

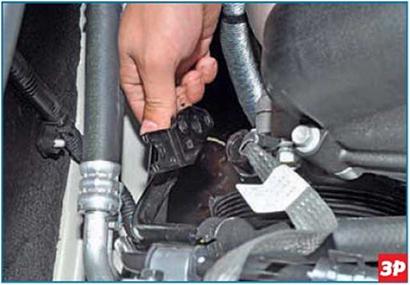

 Поднимаем кронштейн насколько позволяет длина провода датчика... |
 |
...и, сжав пассатижами лапки держателя колодки провода датчика, снимаем кронштейн.
 Отводим фланец трубки наливной магистрали от насоса |
 Накидным ключом «на 14» отворачиваем верхний болт крепления насоса к приливу головки блока цилиндров. |
 Снимаем с болта наконечник провода «массы». |
 Тем же ключом отворачиваем нижний болт крепления насоса... |
 |
...и вынимаем насос из моторного отсека.

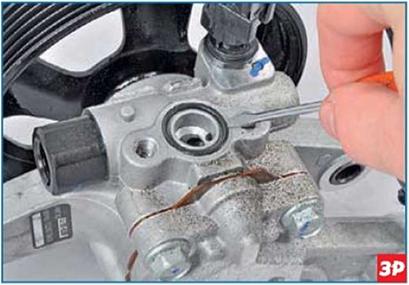

Если резиновое уплотнительное кольцо фланца трубки наливной магистрали повреждено или потеряло эластичность, отверткой поддеваем его и заменяем новым

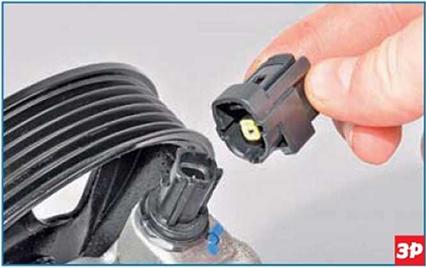

Нажав на «фиксатор» колодки...
 |
...отсоединяем ее от датчика давления рабочей жидкости.
 Накидным ключом «на 19» отворачиваем датчик давления... |
 ...и снимаем его с насоса. |
 |

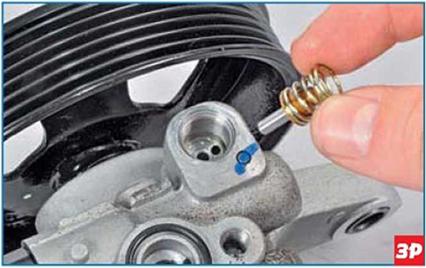

Вынимаем из отверстия под датчик поршень с пружиной.
Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности.
Устанавливаем ремень привода вспомогательных агрегатов (см. «Проверка состояния и замена ремня привода вспомогательных агрегатов», с. 36). Заливаем в бачок гидроусилителя рулевого управления рабочую жидкость и удаляем воздух из системы (см. «Прокачка системы гидроусилителя рулевого управления», с. 165).
