Хендай Солярис. Снятие балки задней подвески

Балку снимаем для замены в случае ее повреждения.

Снимаем тормозные механизмы за­дних колес (см. «Замена колодок тор­мозных механизмов задних колес», с. 174). Отсоединяем тросы стояноч­ного тормоза от балки задней подвес­ки (см. «Снятие элементов стояночной тормозной системы», с. 188). Подставляем под балку регулируемый упор.

Отворачиваем болты нижнего крепле­ния амортизаторов к рычагам балки задней подвески (см. «Снятие амор­тизатора», с. 153) и снимаем обе пру­жины задней подвески (см. «Снятие пружины», с. 153).

Головкой или ключом «на 19» вывора­чиваем болт крепления левого рычага балки к кронштейну кузова.







Вынимаем болт из отверстий кронш­тейна и сайлент-блока или выбиваем его выколоткой из мягкого металла.

Аналогично вынимаем болт крепления правого рычага к кронштейну кузова.





Опускаем балку на регулируемом упо­ре, придерживая ее с обеих сторон.

Устанавливаем балку задней подвески в обратной последовательности. Болты крепления балки окончательно затяги­ваем предписанным моментом в поло­жении «автомобиль на колесах».



Хендай Солярис. Снятие ступичного узла заднего колеса

Ступичный узел заднего колеса снимаем для замены в случае его повреждения. Работу выполняем на ровной площадке. Снимаем диск тормозного механизма (см. «Замена колодок тормозных меха­низмов задних колес», с. 174).

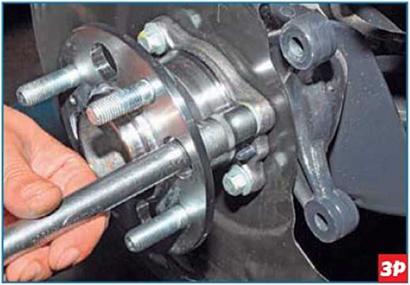

Головкой «на 12» отворачиваем четы­ре болта крепления ступичного узла








заднего колеса к фланцу балки задней подвески...

...и снимаем ступичный узел.

Ступичный узел заднего колеса явля­ется неразборным и меняется в сборе.





Ступичный узел заднего колеса: 1 -

шпилька; 2 - ступица; 3 - фланец ступично­го узла; 4 - задающее кольцо датчика ABS





Устанавливаем ступичный узел задне­го колеса в обратной последователь­ности.







Хендай Солярис. Замена шпильки крепления колеса задней подвески

Шпильку колеса заменяем при ее ме­ханическом повреждении.

Снимаем диск тормозного механизма. Молотком выбиваем поврежденную шпильку из ступицы...






...и вынимаем ее.

Новую шпильку вставляем в отверстие ступицы так, чтобы накатка на ней сов­пала с накаткой в отверстии ступицы. Надеваем на шпильку ключ «на 14» (в качестве проставки) или подходя­щую гайку с внутренним диаметром, большим, чем диаметр резьбы...






...и наворачиваем на шпильку колес­ную гайку.

Затягиваем гайку, тем самым запрес­совывая новую шпильку в ступицу.
