Хендай Солярис. Снятие и установка механизма управления коробкой передач

Механизм управления коробкой пере­дач снимаем для замены в случае его механических повреждений.

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 251).

Вращаем рукоятку рычага вместе с рамкой и декоративным чехлом про­тив часовой стрелки.

Отвернув рукоятку, снимаем ее с ры­чага переключения передач.

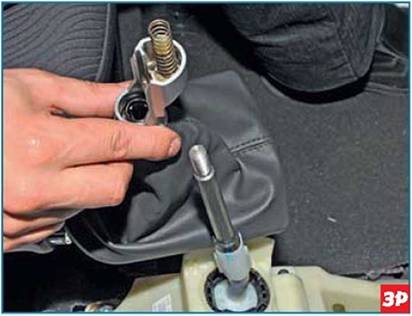

Снимаем с рычага декоративный че­хол вместе с блокиратором включения передачи заднего хода.

Отсоединяем трос включения передач от рычага переключения передач и трос выбора передач от рычага выбора на механизме управления коробкой пе­редач (см. «Замена тросов механизма управления коробкой передач», с. 131).

Сжимаем фиксаторы держателя жгута проводов и вынимаем его из отверс­тия основания механизма управления.

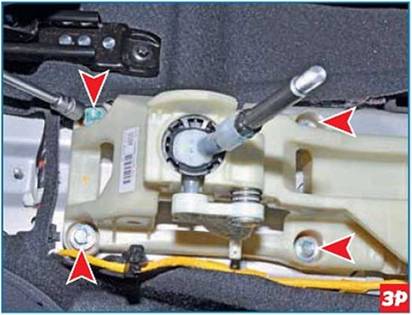

Головкой «на 12» отворачиваем четыре болта крепления механизма управле­ния коробкой передач к туннелю пола...

...и снимаем механизм управления коробкой передач.

При необходимости заменяем меха­низм управления в сборе. Устанавливаем механизм управления коробкой передач в обратной последо­вательности.

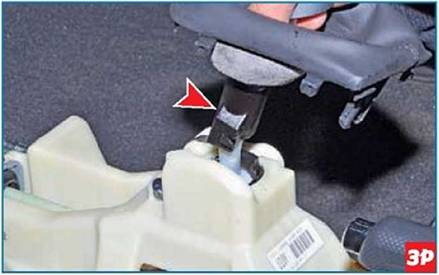

Блокиратор включения передачи зад­него хода устанавливаем по направля­ющим рычага так, чтобы выступ А находился с левой стороны.

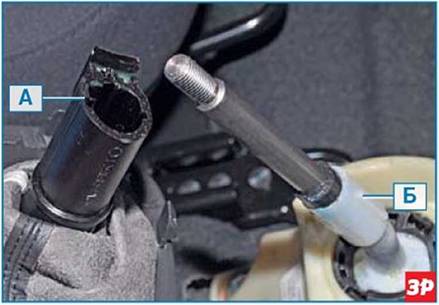

Направляющие пазы А блокиратора и направляющие выступы Б рычага переключения передач.

Перед подсоединением наконечников тросов смазываем палец рычага выбо­ра передач и пластмассовый вкладыш рычага переключения передач тонким слоем графитовой смазки.

Соединяем наконечники тросов с рыча­гами механизма управления коробкой передач (см. «Замена тросов механизма управления коробкой передач», с. 131).
