Хендай Солярис. Замена основного глушителя двигателя G4FA, G4FC

Замену основного глушителя выполняем в случае его прогара или больших механических повреждений.

Работу выполняем на смотровой канаве или эстакаде.

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

Перед налом работы очищаем металлической щеткой резьбу двух шпилек в соединении фланцев трубы основного и дополнительного глушителей. Смачиваем резьбовую часть шпилек проникающей жидкостью.

Головкой «на 19» отворачиваем две гайки шпилек крепления фланцев труб основного и дополнительного глушителей.

Сдвигаем вниз фланец трубы дополнительного глушителя со шпилек фланца трубы основного глушителя, преодолевая сопротивление подушек подвески системы выпуска отработавших газов. Выводим кронштейны основного глушителя из отверстия подушек его подвески (см. «Замена подушек подвески системы выпуска отработавших газов», с. 118).

Снимаем со шпилек фланца трубы основного глушителя уплотнительную прокладку.

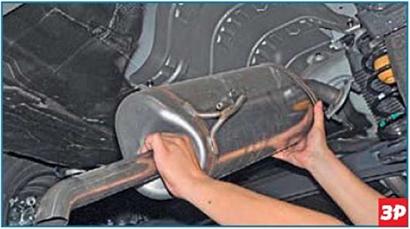

Снимаем основной глушитель, как показано на фото.

Если резиновые подушки потеряли эластичность, имеют надрывы, их следует заменить.

Устанавливаем новую прокладку в соединении фланцев труб основного и дополнительного глушителей. Основной глушитель монтируем в обратной последовательности

Хендай Солярис. Замена дополнительного глушителя с резонатором двигателя G4FA, G4FC

Замену дополнительного глушителя и резонатора выполняем в случае их прогара или больших механических повреждений.

Работу выполняем на смотровой канаве или эстакаде.

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

Проникающей жидкостью, смачиваем гайки шпилек переднего и заднего фланцев труб дополнительного глушителя. Выводим кронштейн дополнительного глушителя из отверстия подушки его подвески (см. «Замена подушек подвески системы выпуска отработавших газов», с. 118).

Разъединяем фланцы труб основного и дополнительного глушителей и снимаем уплотнительную прокладку (см. «Замена основного глушителя», с. 119).

Головкой «на 19» отворачиваем две гайки шпилек крепления фланцев промежуточной трубы и резонатора.

Сдвигаем назад фланец резонатора со шпилек фланца промежуточной трубы и снимаем уплотнительную прокладку.

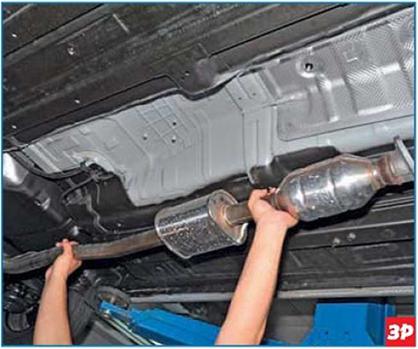

Снимаем дополнительный глушитель с резонатором.

Если резиновые подушки подвески системы выпуска потеряли эластичность или порваны, заменяем их новыми. Устанавливаем новые уплотнительные прокладки в соединениях фланцев труб дополнительного глушителя. Дальнейшую установку дополнительного глушителя с резонатором производим в обратной последовательности.
