Hyundai Tucson. Электросхема Указатели поворота и аварийная сигнализация

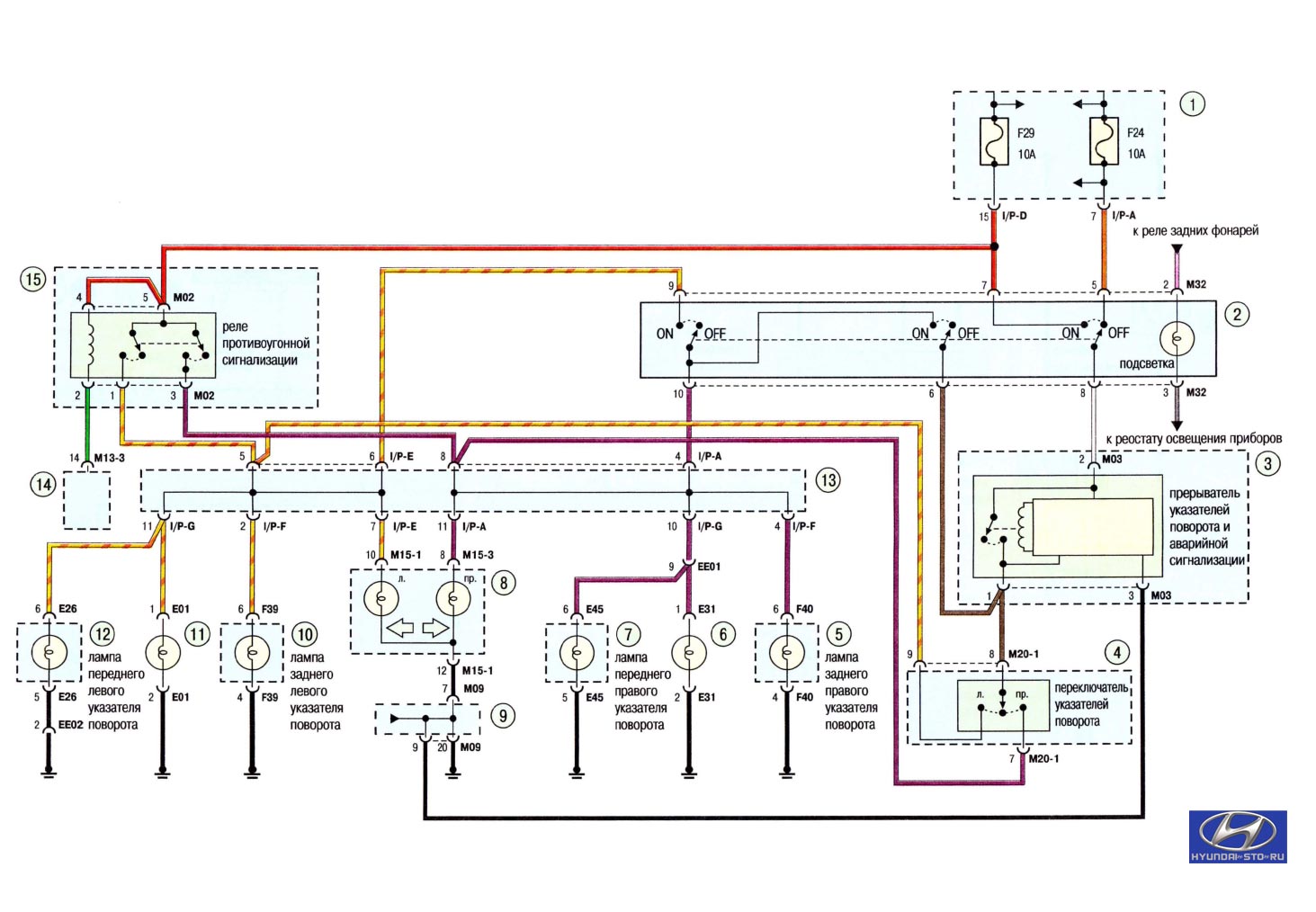

Hyundai Tucson. Электросхема 13. Указатели поворота и аварийная сигнализация: 1 - блок предохранителей и реле в салоне; 2 - выключатель аварийной сигнализации; 3, 15 - дополнительный блок реле в салоне; 4 - подрулевой переключатель; 5 - правый задний фонарь; 6 - правый боковой повторитель указателей поворота; 7 - правая фара головного света; 8 - комбинация приборов; 9,13- перемычки; 10 - левый задний фонарь; 11 - левый боковой повторитель указателей поворота; 12 - левая фара головного света; 14 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS

Hyundai Tucson. Электросхема Электрокорректор фар

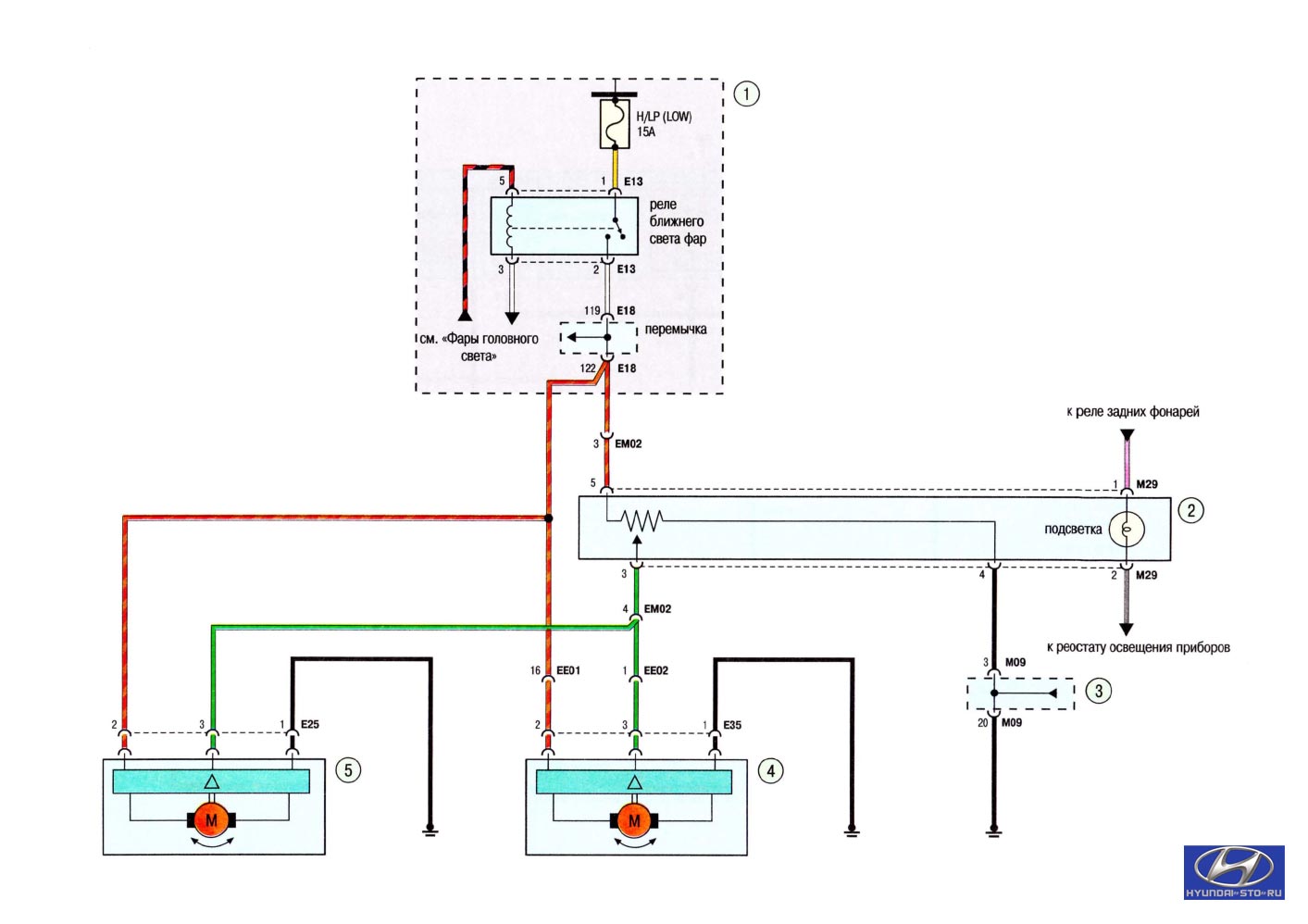

Hyundai Tucson. Электросхема 14. Электрокорректор фар: 1 - блок предохранителей и реле в моторном отсеке; 2 - реостат электрокорректора фар; 3 - перемычка; 4 - электрокорректор правой фары; 5 - электрокорректор левой фары
