Hyundai Tucson. Панель приборов

Панель приборов (рис. 11.2) - это разборная конструкция, состоящая из собственно декоративной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную болтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы; органы управления автомобилем и системой отопления (кондиционирования) и вентиляции; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления, сопла системы отопления и кондиционирования; вещевой ящик.

С обратной стороны к декоративной панели прикреплены воздуховоды системы отопления (кондиционирования) и вентиляции.

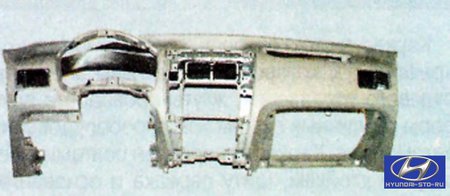

Каркас, в свою очередь, состоит из стальной арматуры, к которой прикреплены элементы рулевого управления, жгуты проводов и приборы различных систем электрооборудования автомобиля. Каркас прикреплен болтами к передним стойкам, щиту передка и основанию кузова и входит в его силовую структуру.

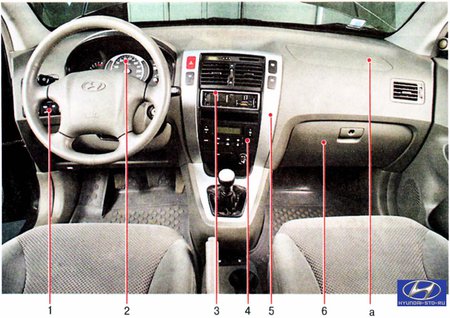

Рис. 11.2. Панель приборов: а - зона установки подушки безопасности переднего пассажира; 1 - блок переключателей наружного освещения, освещения комбинации приборов и управления трансмиссией; 2 - комбинация приборов; 3 - магнитола; 4 - блок управления системой отопления (кондиционирования) и вентиляции салона; 5 - центральная накладка панели приборов; 6 - вещевой ящик

Предупреждение
В зоне а (см. рис. 11.2) панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и, в свою очередь, привести к травмам.
