Hyundai Tucson. Выключатель (замок) зажигания

Особенности конструкции

Выключатель (замок) зажигания с механическим запорным устройством и электрической контактной частью расположен с правой стороны рулевой колонки под рулевым колесом. Электрическая контактная часть выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.

Hyundai Tucson. Проверка выключателя (замка) зажигания

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: при каждом положении ключа в замке проверьте правильность замыкания контактов выключателя (замка).
Данные для проверки контактной группы приведены в табл. 10.4. Расположение выводов в колодке контактной группы показано на рис. 10.4.

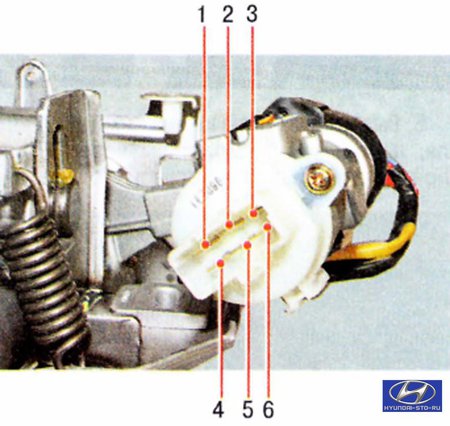

Рис. 10.4. Расположение и нумерация выводов в колодке контактной группы выключателя (замка) зажигания

Таблица 10.4 Данные для проверки контактной группы выключателя (замка) зажигания (бортовая электросеть автомобиля)

Положение ключа в выключателе (замке) зажигания	Проверяемые контакты (номера пар выводов на рис. 10.4)	Примечание
LOCK	Все контакты	Контакты не замкнуты, измеренное сопротивление между выводами стремится к бесконечности
ACC	5-3	Контакты замкнуты, измеренное сопротивление между выводами не более 2 Ом*
ON	5-3; 3-1; 5-1; 2-4	То же
START	1-5; 2-6	»

*Измеренное сопротивление более 2 Ом указывает на неисправность контактов (обгорание или окисление).
