Hyundai Tucson. Снятие и установка педали привода дроссельной заслонки двигателя G4GC

Вам потребуются: торцовая головка «на 14»,удлинитель, вороток.
1. Отсоедините от педали акселератора трос привода дроссельной заслонки (см. «Снятие и установка троса привода дроссельной заслонки»).
2. Снимите защитный щиток шарнира рулевого управления (см. «Снятие и установка педали тормоза»).

3. Выверните два болта крепления педали акселератора к панели кузова...

4. ...и снимите педаль.
5. Установите педаль акселератора и все снятые детали в порядке, обратном снятию.

Снятие и установка троса привода дроссельной заслонки двигателя G4GC

Если привод дроссельной заслонкой заедает, замените трос привода дроссельной заслонки.
Вам потребуются: торцовая головка «на 10», удлинитель, вороток.
1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

2. Выньте наконечник троса привода дроссельной заслонки из паза сектора и отсоедините трос от дроссельного узла.

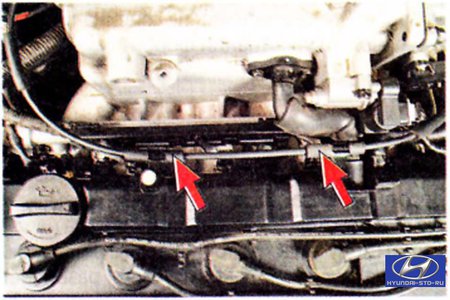

3. Отсоедините трос привода дроссельной заслонки от кронштейнов на крышке головки блока цилиндров...

Примечание

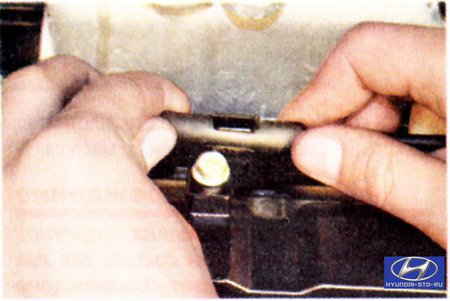

Так выглядит крепление троса привода дроссельной заслонки к кронштейнам крышки головки блока цилиндров.

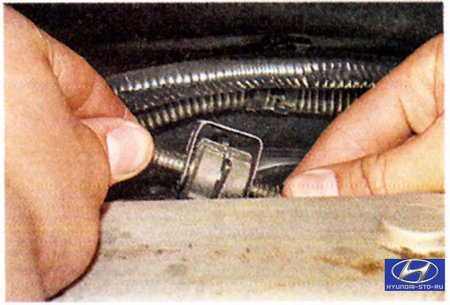

4. ...и от кронштейна впускной трубы.

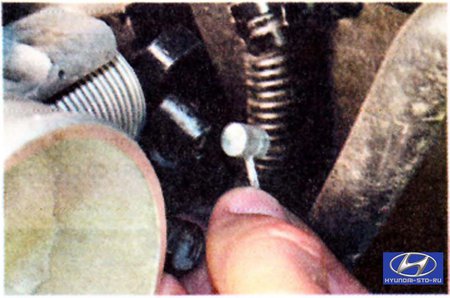

5. Вытяните наконечник троса привода дроссельной заслонки и выведите втулку наконечника троса из отверстия в педали акселератора.

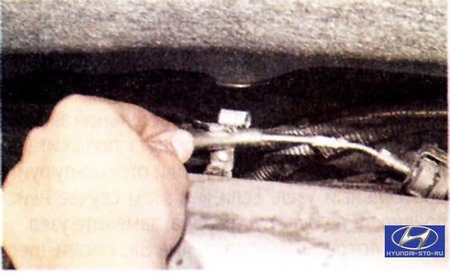

6. Выньте из кронштейна впускной трубы регулировочный узел троса привода дроссельной заслонки.

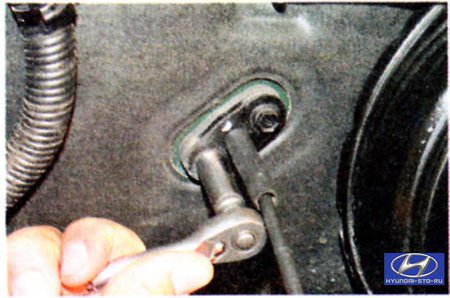

7. Выверните два болта крепления кронштейна оболочки троса к панели кузова...

8. ...и через отверстие в панели кузова извлеките трос в подкапотное пространство.
9. Установите трос привода дроссельной заслонки и все снятые детали в порядке, обратном снятию.

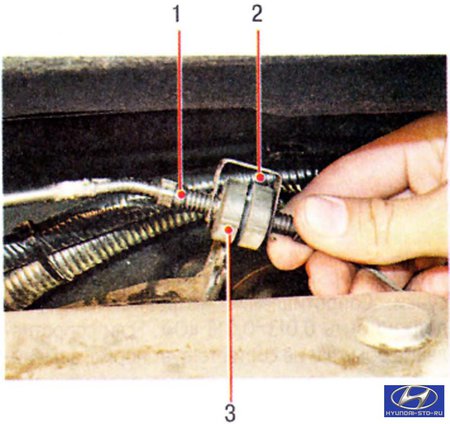

10. Отрегулируйте привод дроссельной заслонки. Извлеките из прорезей втулки оболочки троса 1 пружинную скобу 2 и перемещением втулки относительно отверстия резинового фиксатора 3 добейтесь, чтобы дроссельная заслонка полностью закрывалась и открывалась.
