Hyundai Tucson. Снятие и установка термоэкранов двигателя G4GC

Во время работы двигателя катколлектор нагревается до высокой температуры. Для защиты двигателя и узлов в моторном отсеке от нагрева на катколлектор установлены верхний и нижний термоэкраны.
Для снятия верхнего термоэкрана катколлектора вам потребуется ключ «на 12».
1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

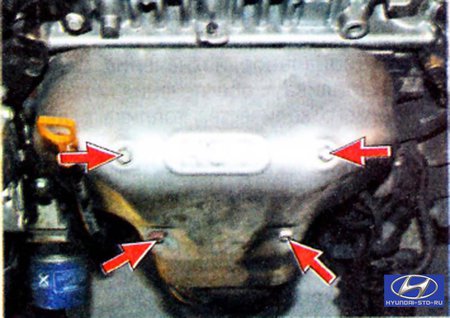

2. Выверните четыре болта крепления верхнего термоэкрана...

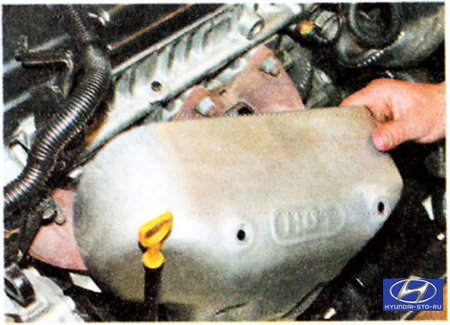

3. ...и снимите его с катколлектора.
4. Установите верхний термоэкран в порядке, обратном снятию.

Для снятия нижнего термоэкрана катколлектора вам потребуются все инструменты для снятия катколлектора (см. «Снятие, установка катколлектора и замена его прокладки»), а также ключ «на 12».
1. Снимите катколлектор (см. «Снятие, установка катколлектора и замена его прокладки»).

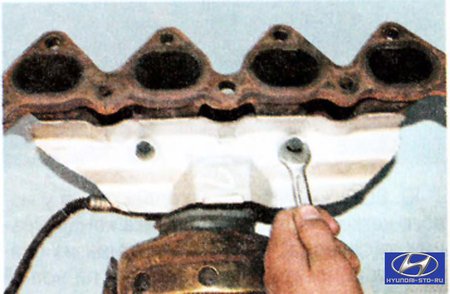

2. Выверните два болта крепления нижнего термоэкрана и снимите его с катколлектора.
3. Установите нижний термоэкран в порядке, обратном снятию.
