Газель до 2009 года. Снятие и разборка панели приборов - часть 2
 ...пять саморезов в центральной части панели приборов... |
 |
...и один рядом с выключателем левого ряда плафонов освещения салона.

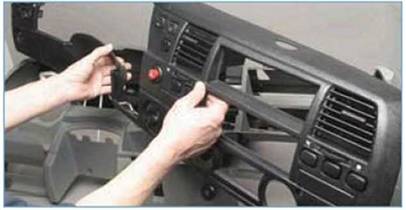

 Снимаем облицовку панели приборов, выводя два ее нижних фиксатора из зацепления с панелью приборов. |
 Крестообразной отверткой отворачиваем шесть саморезов крепления наружной панели крышки вещевого ящика... |
 и снимаем наружную панель. |
 Сжимая пружину, выводим ось крышки вещевого ящика из проушины. Аналогично выводим ось из проушины с другой стороны крышки... |
 |
...и снимаем крышку вещевого ящика.

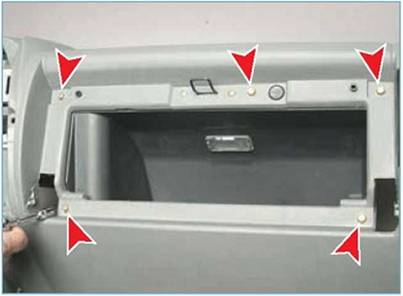

 Головкой «на 8» отворачиваем пять саморезов крепления вещевого ящика. |
 Крестообразной отверткой отворачиваем два самореза крепления фиксатора замка вещевого ящика. |
Крестообразной отверткой отворачиваем саморез крепления правого дефлектора.

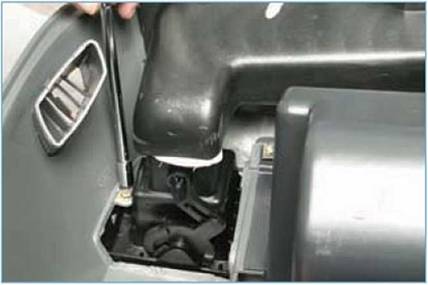

 Головкой «на 8» с внутренней стороны панели приборов отворачиваем второй саморез крепления дефлектора. |

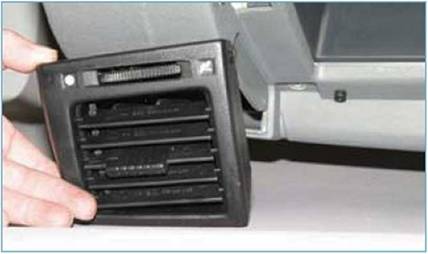

 Снимаем дефлектор с панели приборов. С внутренней стороны панели приборов... |

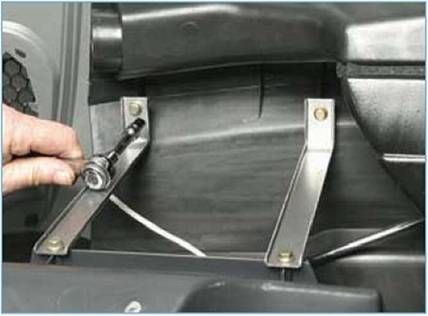

 ...головкой «на 8» отворачиваем четыре самореза крепления двух кронштейнов крепления вещевого ящика... ...и снимаем кронштейны. |
 Головкой «на 8» отворачиваем три самореза нижнего крепления вещевого ящика. |
 Отсоединяем колодку проводов от плафона освещения вещевого ящика. |
Снимаем
вещевой ящик.
 Сжав фиксаторы, снимаем с прикуривателя держатель лампы подсветки. Сжав фиксаторы... |
 |
...вынимаем прикуриватель из панели приборов.
 Крестообразной отверткой отворачиваем саморез крепления... |
 |
...и снимаем воздуховод.
Аналогично снимаем другой воздуховод.
Разбираем облицовку панели приборов. Для этого сжимаем фиксаторы...
 |
...и снимаем выключатель подсветки комбинации приборов.
Сжимаем фиксаторы...
 |
...и вынимаем выключатель аварийной сигнализации.
 Шлицевой отверткой отворачиваем три самореза крепления... |
 ...и снимаем центральный переключатель света. |

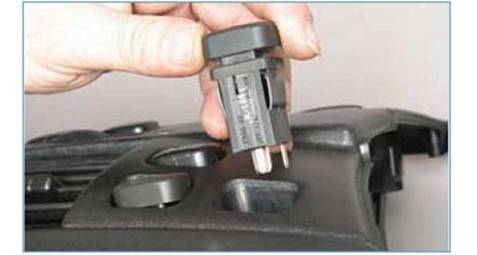

 Надавливаем на выключатель с внутренней стороны облицовки... |
 |
...и снимаем выключатель левого ряда плафонов освещения салона.
Аналогично снимаем остальные выключатели.
Собираем и устанавливаем панель приборов в обратной последовательности.
