Газель до 2009 года. Разборка стартера

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

Снимаем стартер (см. «Снятие и проверка стартера», с. 272).

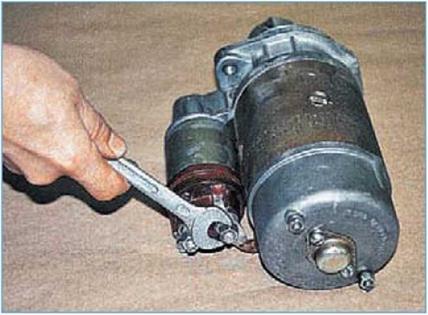

Ключом «на 13» отворачиваем гайку крепления наконечника провода к тяговому реле... ...и отсоединяем наконечник провода.

Отверткой отворачиваем два винта крепления тягового реле.

Снимаем тяговое реле...

...и вынимаем сердечник со штоком.

Отворачиваем два винта крепления крышки и снимаем крышку.

Снимаем запорную шайбу...

...и шайбу.

Ключом «на 10» отворачиваем две гайки крепления задней крышки...

...и снимаем крышку.

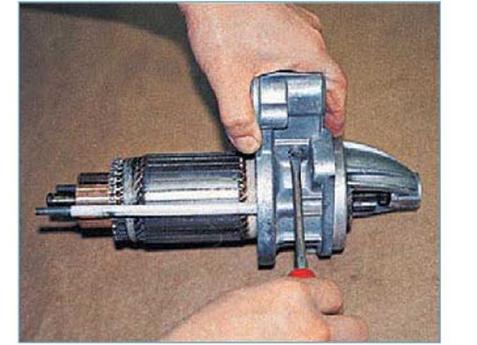

Сдвигаем статор со шпилек

Ключом «на 10» отворачиваем гайку...

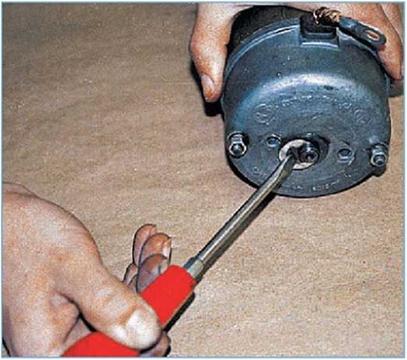

...и отверткой отворачиваем ось рычага.

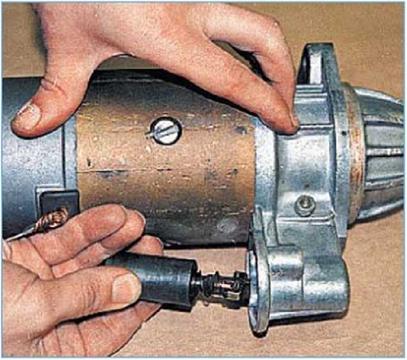

Снимаем со шпилек изоляционные трубки.

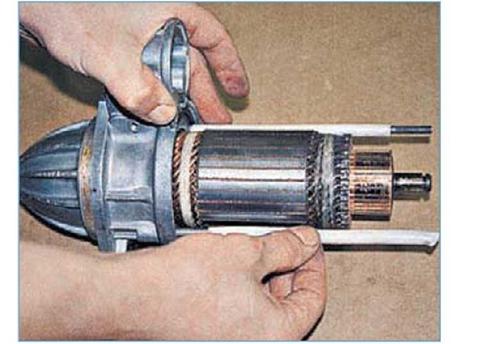

Вынимаем якорь из передней крышки.

Поставив вал якоря на деревянный брусок, через накидной ключ «на 13» сбиваем упорную втулку.

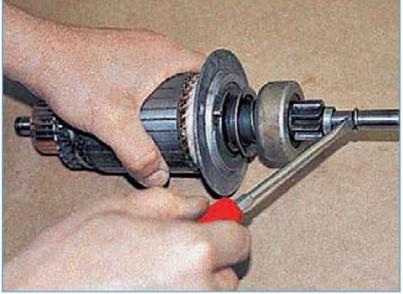

Поддев отверткой, снимаем пружинное кольцо.

Снимаем с якоря упорную втулку...

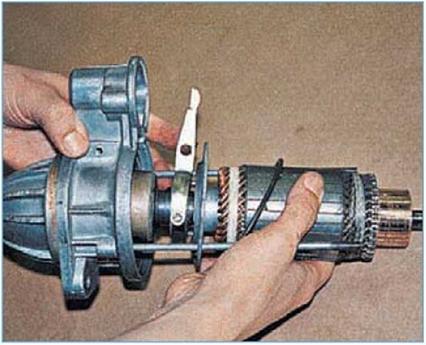

...привод в сборе (бендикс) и промежуточную опору.

Омметром проверяем отсутствие замыкания обмоток статора на корпус.

Дефекты обмоток якоря определяем визуально — места замыканий или пробоев на «массу» чернеют. Коллектор не должен иметь следов обгорания и сильного износа. Собираем стартер в обратной последовательности, смазав втулки и детали привода тонким слоем смазки ЦИАТИМ-201 или моторным маслом. Упорную втулку надеваем на вал так, чтобы конусная проточка была обращена в сторону канавки под пружинное кольцо. Затем ставим на место пружинное кольцо и напрессовываем на него втулку раздвижными пассатижами. Собрав стартер...

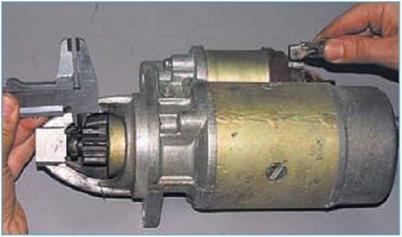

...штангенциркулем измеряем расстояние от торца шестерни привода до привалочной плоскости стартера, которое должно быть не более 21,5 мм.

Чтобы проверить полный вылет шестерни при включении стартера...

...подаем на тяговое реле напряжение 12 В от аккумуляторной бата-

реи («+» на вывод обмотки тягового реле, а «-» на корпус) и штангенциркулем измеряем зазор между шестерней привода и упорной втулкой, который должен быть 4-5 мм. Для регулировки зазора отворачиваем гайку оси рычага...

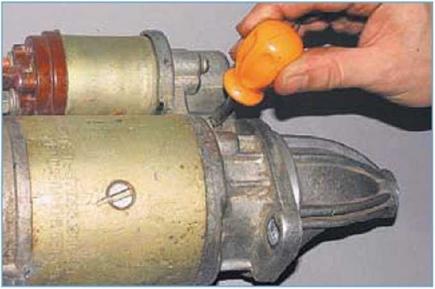

...и шлицевой отверткой вращаем ось.

Повторно проверяем зазор. При необходимости повторяем регулировку, затягиваем гайку оси рычага и отсоединяем провода.
