Газель до 2009 года. Разборка карданной передачи

Так как карданная передача отбалансирована на заводе, при каждой ее разборке и последующей сборке необходимо сохранить первоначальное взаимное положение валов. В противном случае при движении автомобиля может возникнуть заметная вибрация.

Чтобы при сборке шлицы хвостовика промежуточного вала и шлицевой вилки заняли прежнее положение, делаем метки краской или зубилом на трубе промежуточного вала...

Отверткой отгибаем выступ стопорной шайбы, расположенную внутри шлицевой вилки.

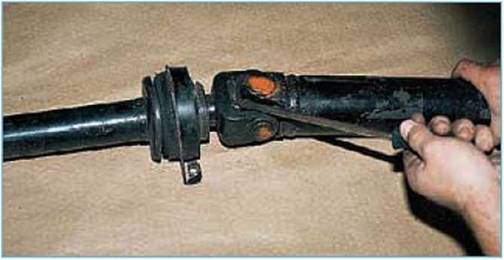

Вставив в вилку вороток или отвертку, удерживаем шарнир и отворачиваем болт на три оборота.

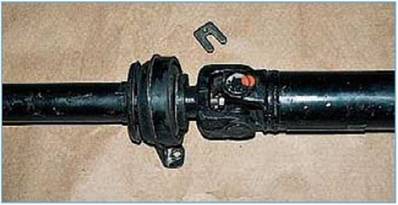

Вынимаем пассатижами П-образную пластину.

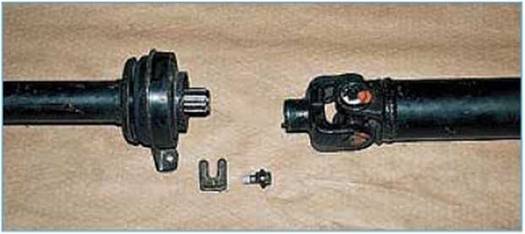

Медным молотком или через проставку сбиваем вилку со шлицев промежуточного вала.

Выворачиваем болт со стопорной шайбой.

Ударяя шлицевым хвостовиком промежуточного вала о деревянную подкладку, сбиваем промежуточную опору...

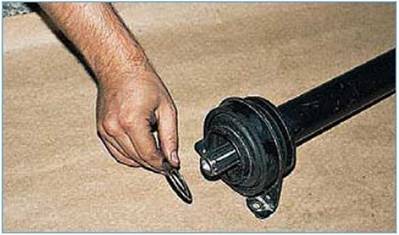

...вынимаем из нее защитные кольца.

Перед сборкой карданной передачи закладываем смазку Литол-24 в углубления защитного кольца со стороны, обращенной к карданному валу, и вставляем кольцо.

Покрываем смазкой ШРУС-4 шлицы промежуточного вала.

Оправкой, изготовленной из трубы (диаметром, приблизительно равным диаметру внутреннего кольца подшипника промежуточной опоры), напрессовываем опору на шлицы промежуточного вала до упора.

Закладываем смазку с другой стороны подшипника и надеваем второе защитное кольцо.

Устанавливаем уплотнительное кольцо в выточку вилки заднего карданного вала.

Заворачиваем болт с надетой на него стопорной шайбой в торец вала, предварительно смазав несколькими каплями герметика резьбовое отверстие.

Нанеся на заходную часть шлицев переднего вала поясок герметика шириной 10 мм, надеваем вилку, совместив ранее нанесенные метки.

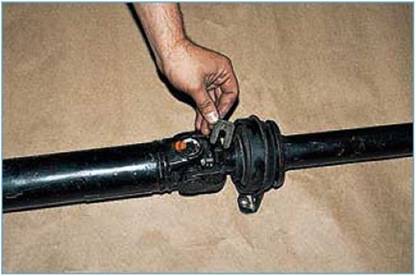

Вставляем П-образную пластину под стопорную шайбу так, чтобы выступ на пластине вошел во впадину шлица вилки, а усик на стопорной шайбе

Заворачиваем и затягиваем болт. Стопорим болт, отогнув на его грань выступ стопорной шайбы.
