Газель до 2009 года. Проверка и снятие катушек зажигания двигателя ЗМЗ-40522

При выключенном зажигании...

...отсоединяем две колодки проводов от выводов первичной обмотки катушки зажигания.

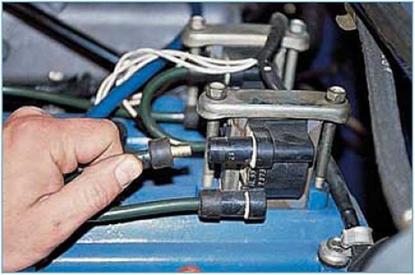

Отсоединяем высоковольтные провода от выводов вторичной обмотки катушки.

Подсоединив к выводам первичной обмотки катушки зажигания щупы тестера, измеряем сопротивление обмотки. У исправной катушки зажигания сопротивление первичной обмотки должно составлять 0,4-0,5 Ом.

Подсоединив щупы тестера к выводам вторичной обмотки катушки, измеряем ее сопротивление.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5-7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде. Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры - 50 мДж с длительностью 1,5 мс при частоте входного сигнала 50 Гц. Неисправную катушку зажигания заменяем.

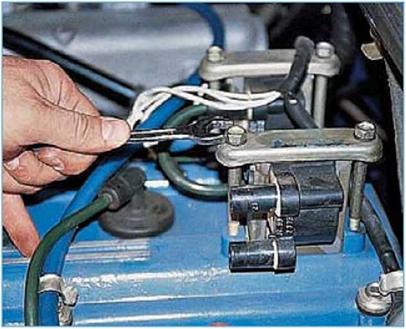

Отсоединив провода, ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока...

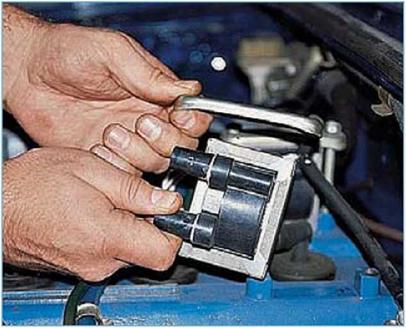

...и снимаем ее.

Устанавливаем катушку и подсоединяем к ней провода в обратной последовательности.

Газель до 2009 года. Проверка состояния и замена свечей зажигания двигателя ЗМЗ-40522

Проверяем состояние и заменяем свечи зажигания в соответствии с регламентом технического обслуживания автомобиля, а также при возникновении неисправности в системе зажигания двигателя.

Работу выполняем на холодном двигателе.

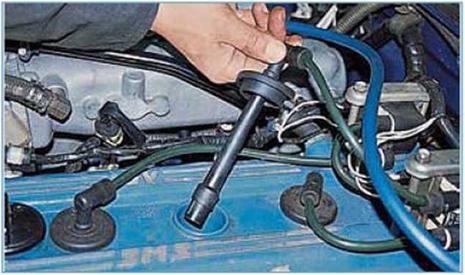

Снимаем наконечник высоковольтного провода со свечи зажигания и извлекаем его из колодца в крышке головки блока цилиндров.

Свечной головкой «на 21» (с резиновым кольцом внутри) с удлинителем или свечным ключом выворачиваем свечу из отверстия в головке блока цилиндров...

...и извлекаем свечу из колодца в крышке головки блока цилиндров.

Очистив свечу от нагара...

...проверяем круглым (проволочным) щупом зазор между электродами.

Если зазор не соответствует норме (0,75-0,85 мм)...

...аккуратно подгибаем боковой электрод, добиваясь требуемого зазора.

При установке свечи необходимо вращать удлинитель с головкой или свечной ключ рукой, а не воротком или трещоткой, во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть. Окончательно затягиваем свечу предписанным моментом (см. «Приложения», с. 325).
