Газель до 2009 года. Снятие распределительных валов двигателя ЗМЗ-40522

Снимаем распределительные валы для замены при сильном износе ку­лачков, а также для замены гидро­толкателей клапанов и при ремонте головки блока цилиндров.

Работу выполняем на смотровой ка­наве или эстакаде.

Сливаем охлаждающую жидкость и демонтируем верхний шланг радиа­тора системы охлаждения.

Снимаем наконечники высоковоль­тных проводов со свечей зажига­ния. Отсоединяем: колодки жгута проводов от катушек зажигания датчиков положения коленчатого вала и фаз; наконечники проводов от датчиков давления масла и дат­чиков температуры охлаждающей жидкости.

Вынимаем жгут проводов из держа­телей крышки головки блока цилинд­ров и отводим жгут в сторону.













Ключом «на 12» отворачиваем во­семь болтов крепления крышки го­ловки блока...

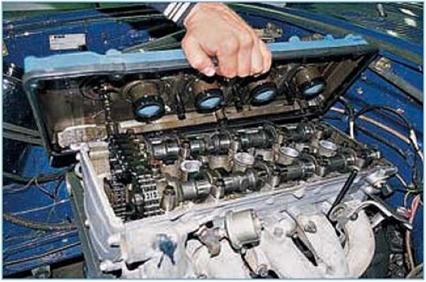

Снимаем крышку.

Поворачивая коленчатый вал го­ловкой «на 36» по часовой стрелке за болт крепления шкива коленча­того вала, выставляем вал в поло­жение ВМТ такта сжатия первого цилиндра. При этом риска на шкиве коленчатого вала должна совпадать с выступом на передней крышке бло­ка цилиндров...

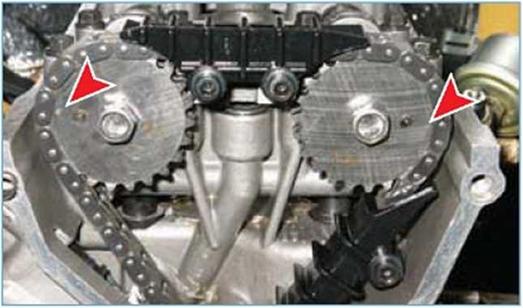

...а метки на звездочках распре­делительных валов должны быть развернуты в противоположные стороны и располагаться на уровне верхней кромки головки блока ци­линдров.

Снимаем гидронатяжитель верхней цепи.

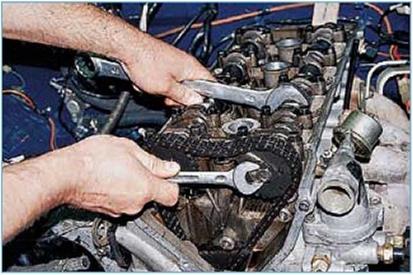

Ключом «на 12» отворачиваем четы­ре болта крепления передней крыш­ки распределительных валов.

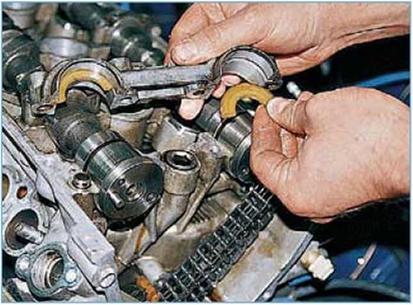

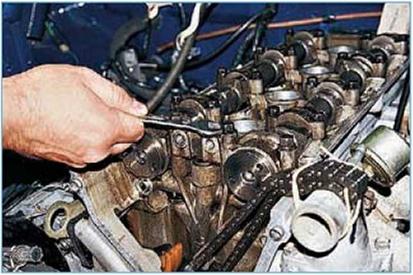

Последовательно, по полоборота за проход, ослабляем затяжку болтов крепления крышек распределитель­ного вала, до тех пор, пока пружины клапанов не перестанут поджимать валы и отворачиваем болты.

















Ключом «на 12» отворачиваем болт крепления задатчика датчика фаз и устанавливаем его на новый вал вы­пускных клапанов.

Монтируем распределительные ва­лы в обратной последовательности, смазав моторным маслом постели в головке и крышках, опорные шей­ки валов. Вал выпускных клапанов с задатчиком для датчика фаз ус­танавливаем штифтом вправо (гля­дя спереди), а впускных - штифтом вверх. При этом валы находятся в ус­тойчивом положении. Каждую крыш­ку устанавливаем на свое место, согласно порядковому номеру, выби­тому на ней.








Схема установки и клеймения крышек распределительных валов: I - передняя крышка, II - вал впускных клапанов, III - вал выпускных клапанов

Отсчет ведем от передней крышки, начиная с вала впускных клапанов. Ключом поворачиваем вал впускных клапанов против часовой стрелки. Номер должен быть обращен к на­ружной стороне головки. Звездочки

монтируем вместе с цепью, начиная с «выпускного» вала. Обязательно убедитесь, чтобы при натянутой пра­вой ветви цепи метки на звездоч­ках находились напротив верхней кромки головки блока. После уста­новки гидронатяжителя проверьте совпадение всех меток на звездоч­ках и шкиве.
