Газель до 2009 года. Снятие электронного блока управления двигателя УМЗ-4216

Электронный блок управления двига­телем снимаем для замены или при выполнении операций по ремонту ав­томобиля, связанных с возможнос­тью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной ка­мере после окраски и т.д.). Отсоединяем клемму провода от «минусового» вывода аккумуля­торной батареи.

Вытягиваем фиксатор колодки жгу­та проводов системы управления двигателем...

...и отсоединяем колодку жгута про­водов от разъема блока управления.

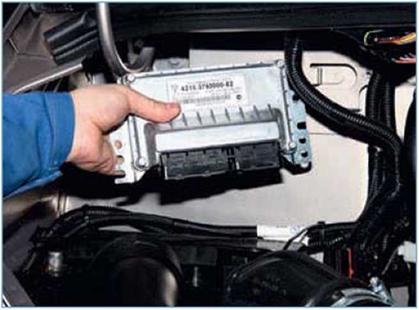

Блок крепится к кронштейну щитка передка двумя болтами, причем болт левого (по направлению движения автомобиля) крепления специальный, со срезанной при монтаже головкой.

Головкой «на 8» отворачиваем болт правого крепления блока к кронш­тейну щитка передка.

Для ослабления затяжки специально­го болта левого крепления блока...

...несколько раз поворачиваем блок вверх-вниз относительно оси болта...

...затем пассатижами поворачиваем болт против часовой стрелки. Ослабив затяжку специального бол­та...

...выворачиваем его из резьбового отверстия кронштейна щитка пе­редка...

...и снимаем блок управления.

Устанавливаем электронный блок управления в обратной последо­вательности. Специальный болт крепления блока заменяем новым и затягиваем его до момента отрыва головки. При отсутствии нового спе­циального болта заменяем его обыч­ным.
