Газель до 2009 года. Снятие натяжного ролика ремня привода вентилятора двигателя УМЗ-4216

Снимаем натяжной ролик ремня при­вода вентилятора для замены вышед­ших из строя подшипников ролика. Снимаем ремень привода вентилято­ра (см. «Замена ремня привода вен­тилятора», с. 107).





ка (см. «Проверка состояния ремня привода вентилятора», с. 106).

Отвернув ключом «на 13» гай­ку нижнего крепления кронштейна натяжного ролика (см. «Проверка состояния ремня привода вентиля­тора», с. 106) и болт крепления насо­са гидроусилителя руля к натяжной планке (см. «Проверка состояния ремня привода насоса гидроусили­теля рулевого управления», с. 232)...





...снимаем натяжную планку насоса гидроусилителя руля.





..и разделяем кронштейн и ролик.

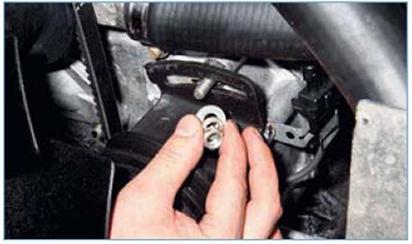

Снимаем с оси ролика дистанцион­ную шайбу.



С другой стороны ролика специаль­ными щипцами вынимаем из про­точки стопорное кольцо.

Уложив ролик на разведенные губ­ки тисков, с помощью оправки вы­биваем из гнезда ролика (передавая усилие на наружное кольцо подшип­ника)...





...ось в сборе с двумя одинаковыми подшипниками.

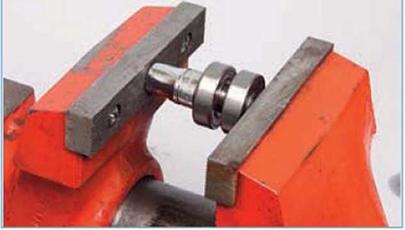

Спрессовываем подшипники с оси.

Подшипники шариковые радиальные однорядные закрытого типа (раз­меры подшипника D — 40 мм, d — 17 мм, В — 12 мм).

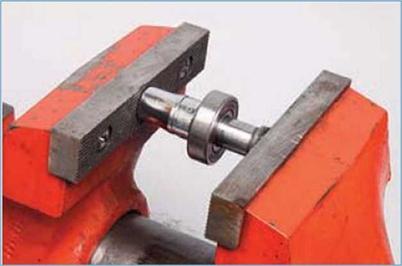

В тисках с помощью инструменталь­ной головки подходящего размера напрессовываем новый подшипник на ось. Оправкой передаем усилие на внутреннее кольцо подшипника.





В тисках с помощью инструменталь­ной головки или отрезка трубы под­ходящего размера запрессовываем подшипники с осью в гнездо ролика.

Усилие передаем оправкой на на­ружное кольцо подшипника.

Дальнейшую сборку и установку на­тяжного ролика выполняем в обрат­ной последовательности.
