Газель Соболь. Снятие и разборка генератора 3212.3771

Генератор 3212.3771 (БАТЭ) устанавливается на двигатели ЗМЗ-405, -406; от генератора 9422.3701 (см. «Генератор», с. 137) отличается наличием дополнительного вывода с обмоток статора и восемью силовыми диодами в выпрямительном блоке. Максимальный ток генератора 90 А, номинальное напряжение 14 В.

Для снятия генератора отключаем аккумуляторную батарею.

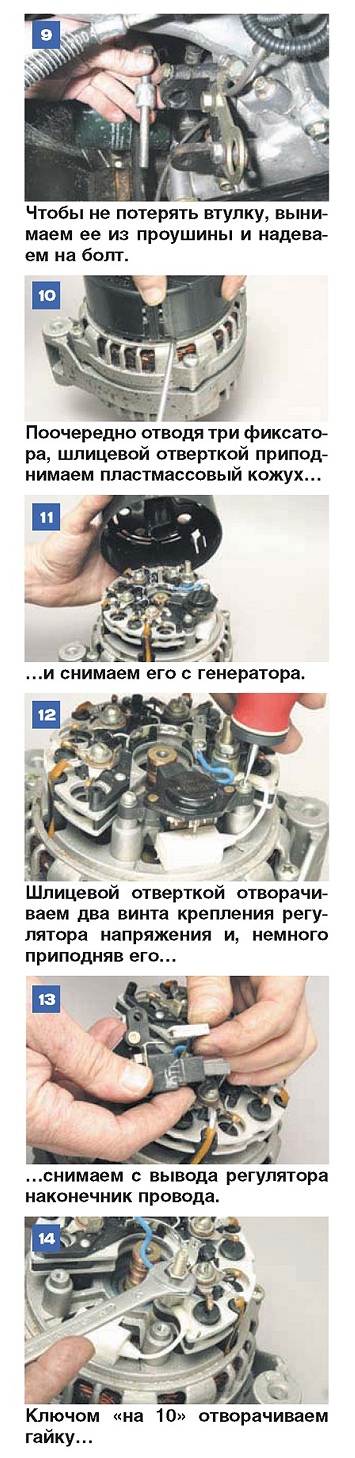

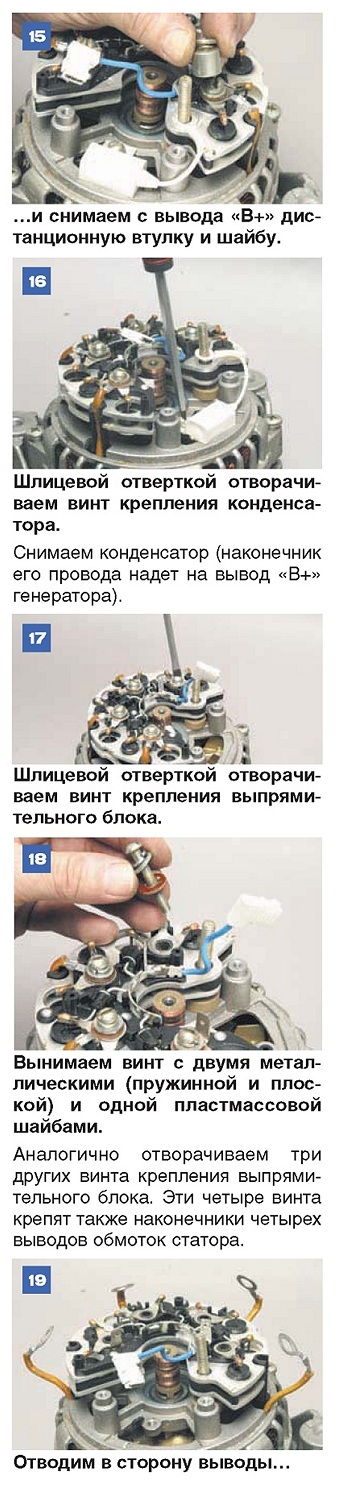

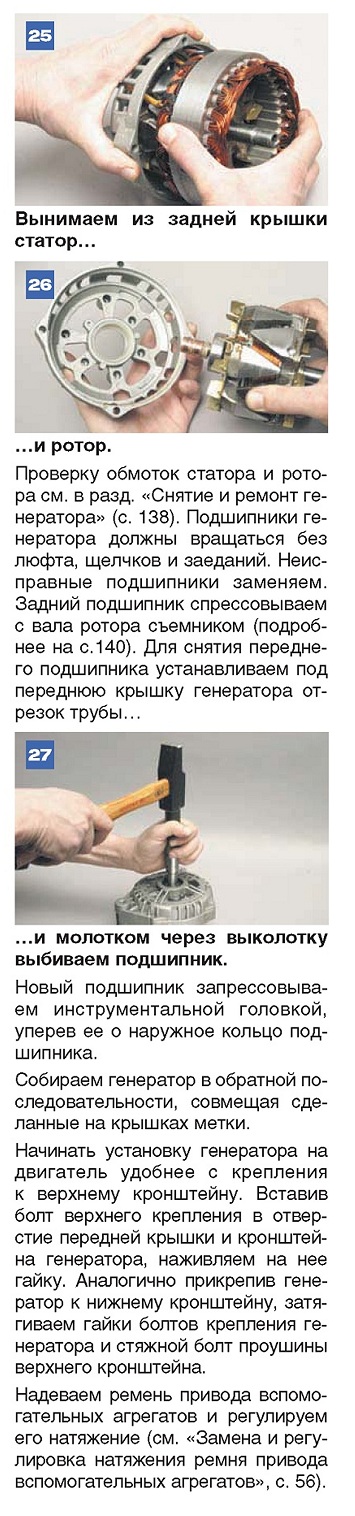

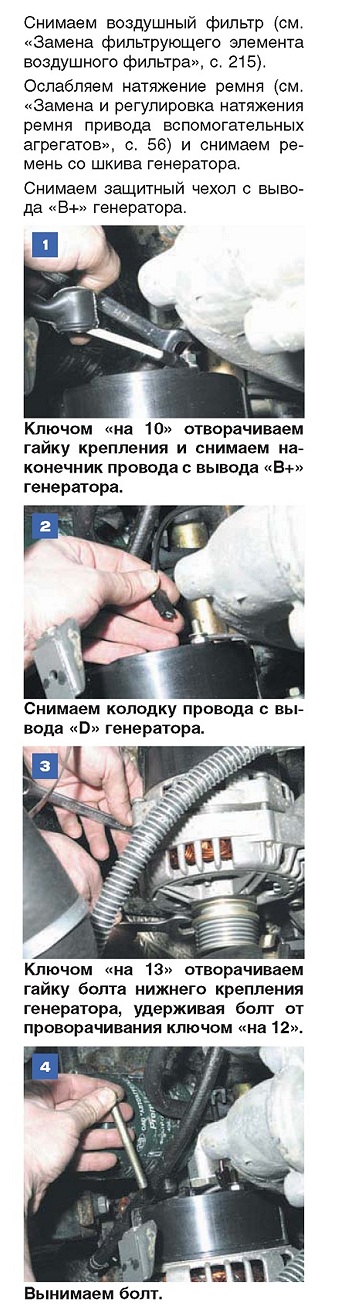

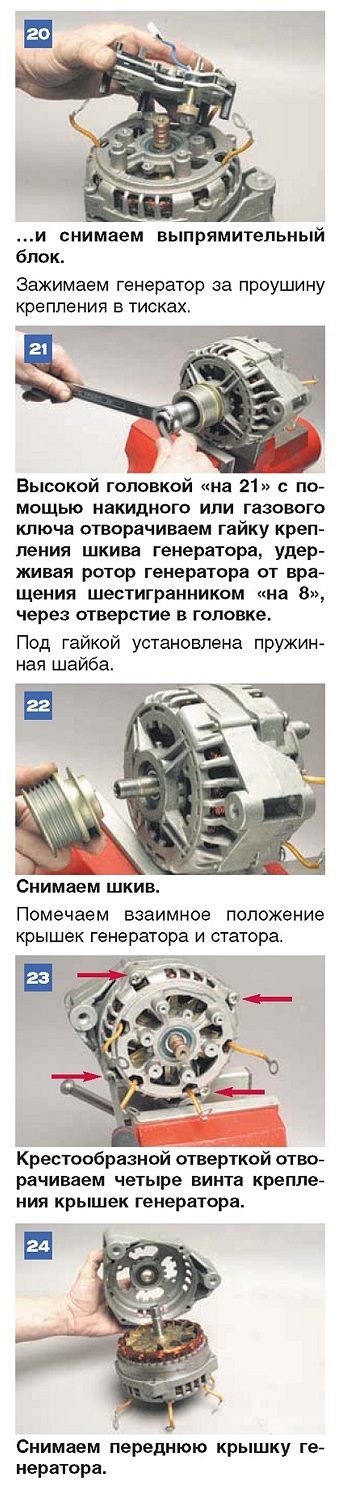

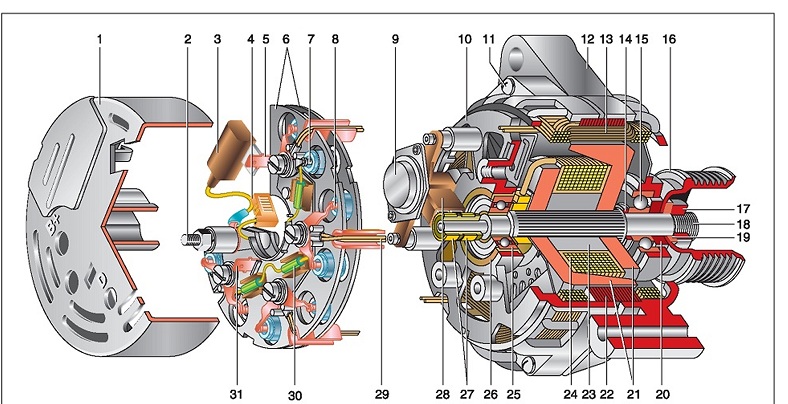

Генератор 3212.3771: 1 - кожух; 2 - вывод «В+» для подключения потребителей; 3 - конденсатор; 5 - вывод «W»; б - пластины выпрямительного блока; 7, 8 - диод (вентиль) выпрямительного блока; 9 - регулятор напряжения; 10 - задняя крышка; 11 - стяжной винт; 12 - передняя крышка; 13 - обмотка статора; 14 - дистанционное кольцо; 15 - передний подшипник вала ротора; 16 - шкив; 17 - гайка; 18 - вал ротора; 19 - пружинная шайба; 20* - упорная втулка; 21 - клювообразные полюсные наконечники ротора; 22 - сердечник статора; 23 - втулка; 24 - обмотка ротора; 25 - задний подшипник ротора; 26 - втулка подшипника; 27 - контактные кольца; 28 - щеткодержатель; 29 - выводы обмотки статора; 30 - дополнительный диод (вентиль); 31 - вывод «D» (общий вывод дополнительных диодов).
