Газель Соболь. Система управления двигателем ЗМЗ-40522
Особенности конструкции
Автомобиль с двигателем ЗМЗ-40522 оснащен электронной системой
управления двигателем с распределенным впрыском топлива, которая
управляет электропитанием топливного насоса; управляет подачей топлива в
каждый цилиндр; обеспечивает искру на свечах и корректирует угол
опережения зажигания, гарантируя безде-тонационную работу двигателя;
управляет подачей воздуха в момент пуска, прогрева двигателя, на
холостом ходу и в режиме торможения двигателем; управляет вентилятором
радиатора системы охлаждения двигателем. Система со-стоит из
электронного блока управления, соединенного жгутом проводов с датчиками
и исполнительными устройствами.
В систему управления входят следующие датчики: синхронизации (частоты
вращения и положения коленчатого вала)*, фазы (положения
распределительного вала), детонации*, массового расхода воздуха
(проходящего через воздушный фильтр), положения дроссельной заслонки,
температуры охлаждающей жидкости*, температуры воздуха во впускном
трубопроводе.
Исполнительные устройства: форсунки, катушки зажигания*, регулятор
холостого хода, сигнализатор системы управления двигателем, реле
топливного насоса и электромагнитной муфты вентилятора системы
охлаждения. Проверка и снятие датчиков массового расхода воздуха,
положения дроссельной заслонки и распределительного вала, а также
форсунок**, реле топливного насоса и регулятора холостого хода**
рассмотрены ниже, остальные элементы системы управления двигателем
описаны в разд. «Система зажигания двигателей» (см. с. 144).

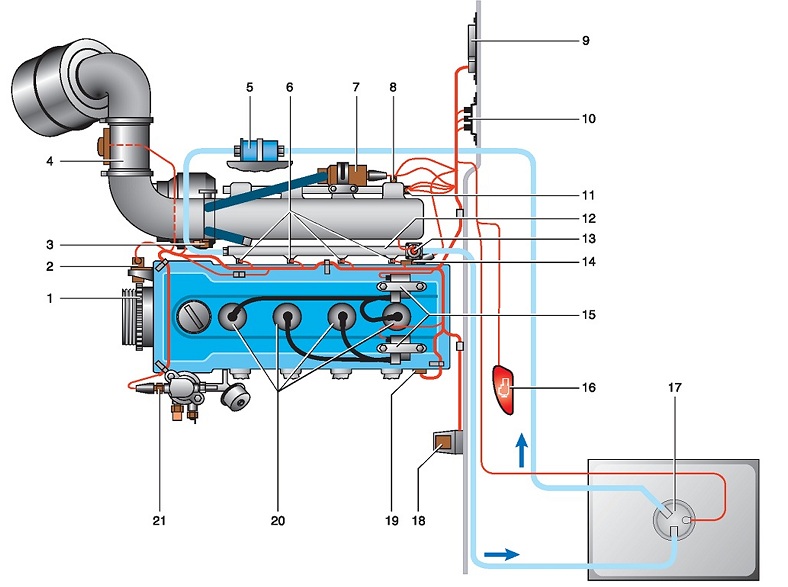

Система управления двигателем: 1 - шкив коленчатого вала (диск синхронизации); 2 - датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 3 - датчик положения дроссельной заслонки; 4 - датчик массового расхода воздуха; 5 - топливный фильтр; 6 - форсунки; 7 - регулятор дополнительного воздуха (регулятор холостого хода); 8 - датчик температуры воздуха во впускном трубопроводе; 9 - электронный блок управления двигателем; 10 - блок реле системы управления двигателем; 11 - шпилька впускного трубопровода, к которой крепятся наконечники «массовых» проводов; 12 - топливная рампа; 13 - регулятор давления топлива; 14 - датчик детонации; 15 - катушки зажигания; 16 - сигнализатор системы управления двигателем; 17 - топливный модуль; 18 - колодка диагностического разъема; 19 - датчик фазы (датчик положения распределительного вала); 20 - наконечники высоковольтных проводов; 21 - датчик температуры охлаждающей жидкости.
С неисправным датчиком синхронизации двигатель работать не будет.
В случае выхода из строя датчиков положения дроссельной заслонки,
массового расхода воздуха, фазы или детонации, система переходит
на резервный режим работы, позволяющий автомобилю
доехать своим ходом до места ремонта.
О переходе на резервный режим система информирует водителя включением
лампы сигнализатора системы управления двигателем.
Непродолжительная работа двигателя в таком режиме не может стать
причиной выхода его из строя, однако пуск двигателя может быть
затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и
токсичность отработавших газов.
Электронный блок управления двигателем ЗМЗ-40522
Электронный блок управления двигателем — это специализированный
компьютер, который принимает сигналы от датчиков и выдает управляющие
команды на исполнительные элементы системы. На автомобиле с двигателем
ЗМЗ-40522 установлен блок Микас 7.1 или Микас 7.2. Его микропроцессор
рассчитывает необходимые параметры сигналов для исполнительных устройств
(на основе данных, полученных от датчиков) по программе, введенной в
память блока управления (ПЗУ).
Программа имеет функцию подстройки системы к различным условиям
эксплуатации и нагрузкам на двигатель. Информация о настройках хранится
в памяти (ОЗУ) блока системы управления двигателем. При отключении
аккумуляторной батареи данная информация будет утеряна.
Блок управления диагностирует цепи датчиков, а также проверяет
исправность собственной схемы. При обнаружении неисправности блок
включает лампу сигнализатора системы управления двигателем в комбинации
приборов и записывает в память код неисправности.
Электронный блок управления установлен в моторном отсеке и закреплен на
щитке передка болтами с отрывными головками.
Сигнализатор системы управления двигателем включается также при
временных сбоях в работе одного из датчиков или при перегреве двигателя
и гаснет сразу, после того как неисправность исчезнет.
Система диагностики блока управления имеет несколько режимов работы (см.
«Блок управления (контроллер)», с. 144).
