Газель Соболь. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ 3M3-4063

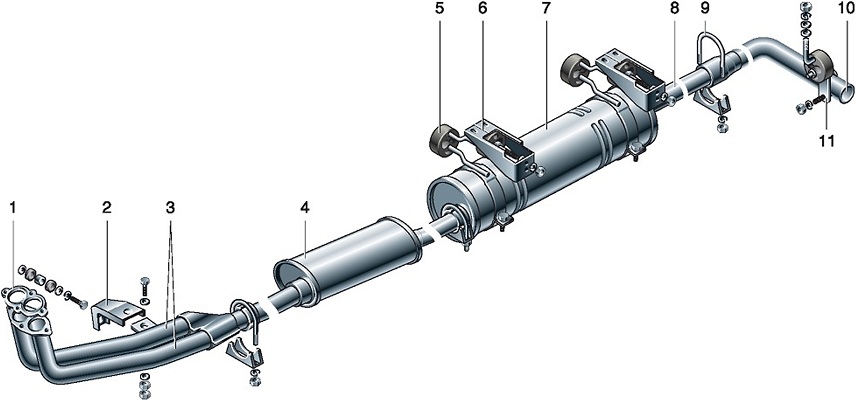

Система выпуска отработавших газов: 1 - прокладка; 2 - кронштейн крепления приемных труб; 3 - приемные трубы; 4 - резонатор; 5 - амортизатор подвески; б - кронштейн крепления глушителя; 7 - глушитель; 8 - передняя часть выпускной трубы с патрубком; 9 - хомуты; 10 - задняя часть выпускной трубы; 11 - кронштейн крепления выпускной трубы.

Описание конструкции
Система выпуска отработавших газов состоит из выпускного коллектора, приемных труб, соединенных газоприемником, резонатора, глушителя и выпускной трубы, состоящей из двух частей.

Глушитель крепится к рамс с помощью кронштейнов на резиновых амортизаторах. Концы труб, патрубки глушителя и резонатора вставлены друг в друга и стянуты хомутами. Выпускная труба прикреплена к раме с помощью резинового амортизатора и кронштейна.

Глушитель и резонатор нераз-борной конструкции, при выходе из строя их заменяют на новые. Проверка и обслуживание системы заключается в периодическом осмотре труб, глушителей и подтягивании их креплений. О пропуске газов можно судить по усилившемуся звуку выхлопа и следам копоти на наружной поверхности труб и глушителей.

Замена глушителя, резонатора и выпускной трубы двигателя 3M3-4063

Глушитель и резонатор заменяем в случае их прогорания или сквозной коррозии. При этом лучше заменить всю систему в сборе.
Работать удобнее вдвоем на смотровой канаве.
Предварительно очищаем все соединения от грязи, обстукиваем молотком и обрабатываем проникающей жидкостью WD-40.

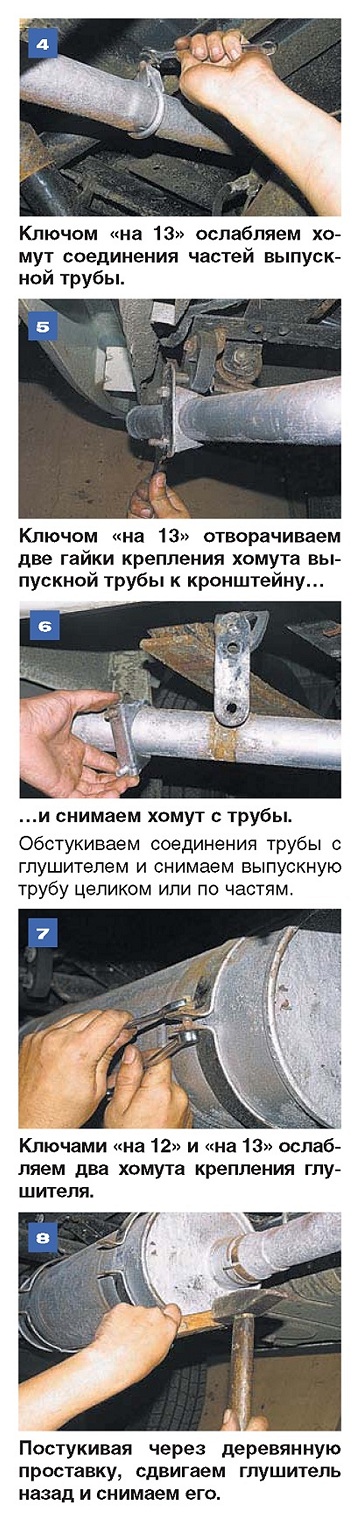

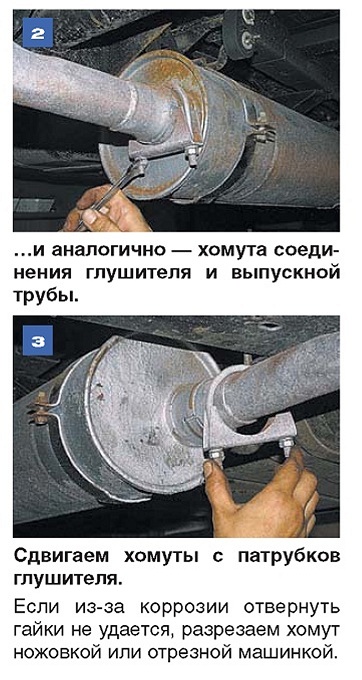

Ключом «на 13» ослабляем затяжку двух гаек хомута соединения глушителя и резонатора...

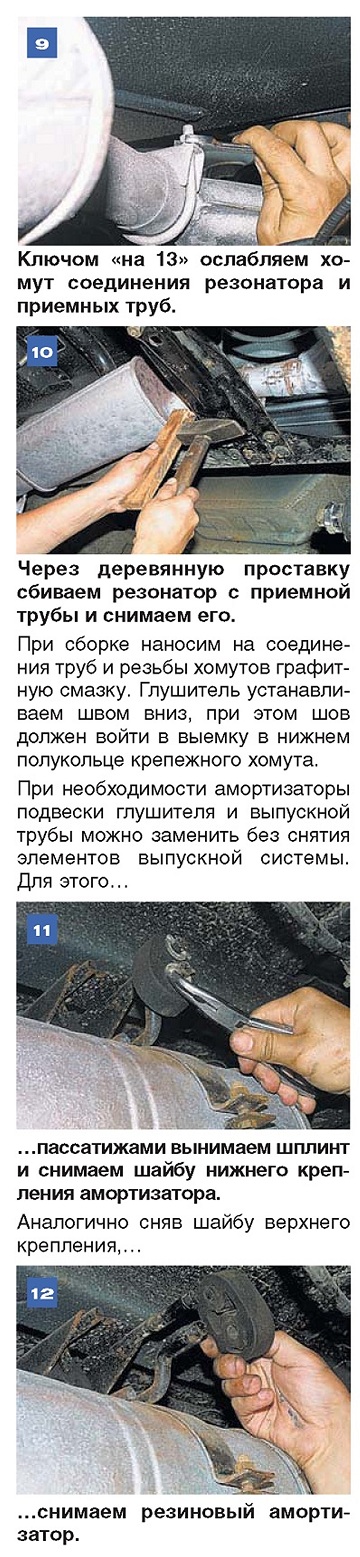

Устанавливаем новый амортизатор в обратной последовательности. Оставшиеся амортизаторы заменяем аналогично.

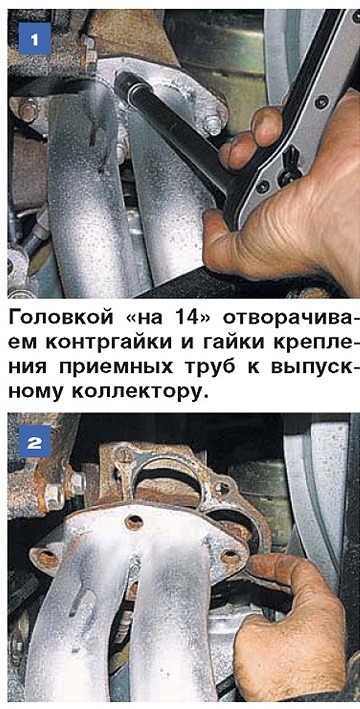

Замена приемных труб глушителя двигателя 3M3-4063

Работать удобнее вдвоем на смотровой канаве.
Снимаем брызговик двигателя (см. «Снятие брызговика двигателя», с. 164).

Снимаем резонатор (см. «Замена глушителя, резонатора и выпускной трубы», с. 60).

Отворачиваем болт крепления кронштейна приемных труб к коробке передач (см. «Снятие коробки передач», с. 69).

Снимаем приемные трубы и прокладку.
Надев на шпильки фланца выпускного коллектора новую прокладку, монтируем приемную трубу в обратной последовательности. При установке на все соединения наносим графитную смазку.

Прокладку рекомендуем натереть графитным порошком (карандашом с мягким грифелем).
