Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА КАТКОЛЛЕКТОРА ДВИГАТЕЛЯ 350А1000 (1.4 Л)



В системе установлен нейтрали­затор отработавших газов, объе­диненный с выпускным коллекто­ром (катколлектор). Возможной причиной выхода из строя каткол- лектора может быть применение этилированного бензина и нереко- мендованных типов моторных ма­сел с повышенным содержанием серы и фосфора.

Между фланцами головки блока цилиндров и катколлектора уста­новлена уплотнительная проклад­ка из прессованного термостой­кого материала, армированного сталью.

Вам потребуются: ключи «на 12», отвертка с плоским лезвием.

1.       Снимите воздушный фильтр

(см. «Снятие и установка воздуш­ного фильтра», с. 143).

2.       Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

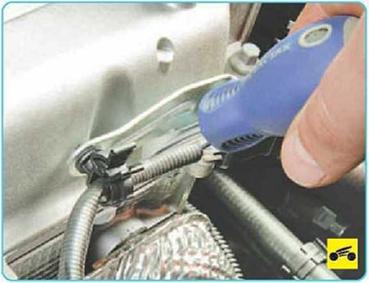

3. Разожмите держатель жгута проводов управляющего датчика концентрации кислорода...









5. Сожмите фиксаторы и отсоеди­ните колодку жгута проводов от кронштейна, расположенного на крышке головке блока цилиндров.

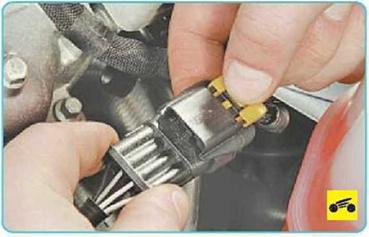

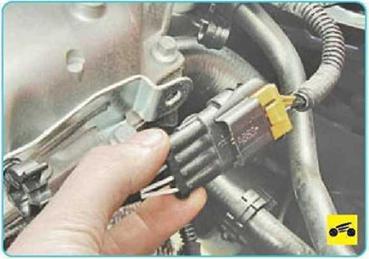

8.     ...и разъедините колодки жгута проводов управляющего датчика концентрации кислорода.

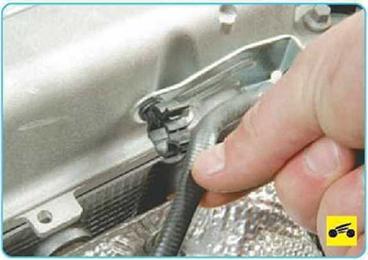

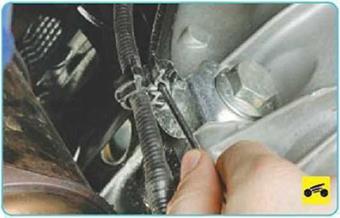

9.     Разожмите держатель жгута проводов диагностического датчи­ка концентрации кислорода и из­влеките жгут





10.        Отсоедините колодку жгута проводов от кронштейна, рас­положенного на картере коробки передач.

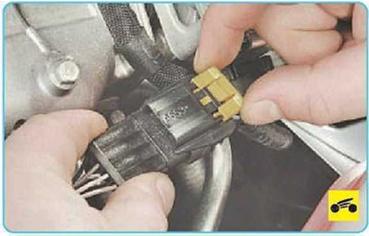

11.        Аналогично (см. пп. 6-8) разъедините колодки жгута прово­дов диагностического датчика кон­центрации кислорода.





12.        Снимите термоэкран каткол- лектора (см. «Снятие и установка термоэкранов», с. 138).

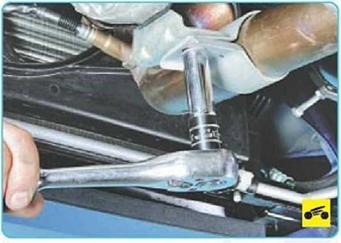

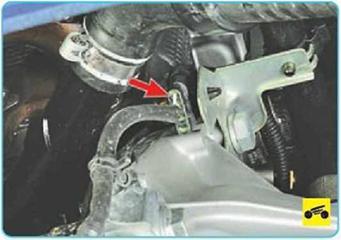

13.           Выверните болт нижнего крепления к кронштейну на короб­ке передач.

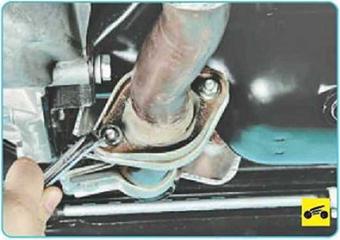

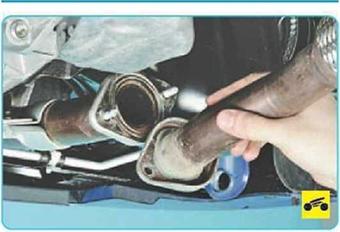

14.      Отверните две гайки крепле­ния фланца катколлектора к силь- фону.



Перед отворачиванием гаек крепления фланца катколлектора к сильфону очис­тите металлической щеткой от грязи и ржавчины выступающие резьбовые концы шпилек и обработайте их легко­проникающей смазкой.

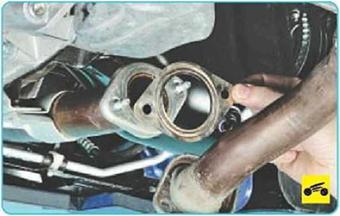

16.      ...и снимите со шпилек кат­коллектора металлоармированную прокладку.

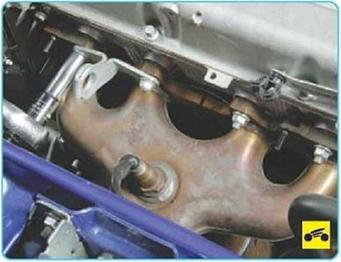

17.      Отверните гайки крепления фланца катколлектора к фланцу го­ловки блока цилиндров...





18.      ...и извлеките его вниз.

19.             Установите катколлектор и все снятые детали в порядке, об­ратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Прокладки между фланцами катколлек­тора замените новыми.
