Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ 350А1000 (1.4 Л)

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 124).





3.     Снимите масляный картер (см. «Замена уплотнения масляного картера», с. 98).

4.     Снимите ремень привода газо­распределительного механизма и натяжной ролик (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механиз­ма», с. 84).

ПРЕДУПРЕЖДЕНИЕ

После снятия ремня привода газорас­пределительного механизма запреща­ется проворачивать коленчатый и рас­пределительные валы, так как поршни могут повредить клапаны.

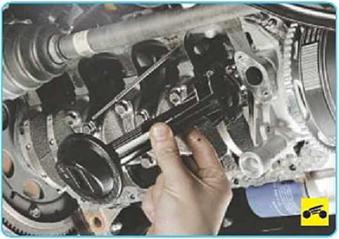

5.     Выверните два болта крепле­ния маслоприемника к масляному насосу...









7.       Фланец маслоприемника уп­лотнен резиновым кольцом. Сня­тое кольцо обязательно замените, так как в противном случае из-за негерметичности соединения мо­жет резко снизиться подача масля­ного насоса.





8.       Выверните пять болтов креп­ления масляного насоса...

ПРИМЕЧАНИЕ

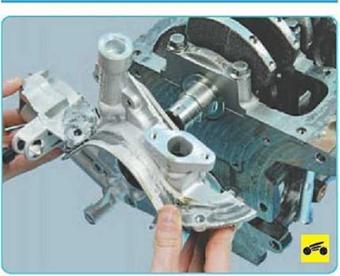

9.       ...и, поддев насос двумя от­вертками, снимите его с уста­новочных втулок в блоке цилин­дров.





10.      Если прокладка корпуса на­соса осталась на насосе, отде­лите ее острым инструментом и снимите.



При каждом снятии масляного насоса заменяйте прокладку новой, так как снятая прокладка при повторном ис­пользовании не обеспечит герметично­сти уплотнения. Устанавливайте только фирменную прокладку заводского изго­товления.

Кроме этого при каждом снятии насоса заменяйте передний сальник коленча­того вала (см. «Ремонт масляного насо­са», с. 126).

11.      Очистите привалочные по­верхности блока цилиндров и кор­пуса насоса от остатков старой прокладки.

12.      Перед установкой заполните полость масляного насоса консис­тентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двига­теля.

13.      Установите насос в порядке, обратном снятию, и затяните бол­ты его крепления равномерно крест-накрест моментом 7 Н-м (0,7 кгс-м).

14.      Установите все ранее снятые детали и залейте масло в систему смазки двигателя.

ПОЛЕЗНЫЙ СОВЕТ

После установки нового или отремонти­рованного масляного насоса рекомен­дуем заменить масляный фильтр и мас­ло в двигателе.









Фиат альбеа (2005+). РЕМОНТ МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ 350А1000 (1.4 Л)





1.       Снимите масляный насос с ав­томобиля (см. «Снятие и установка масляного насоса», с. 125).

ПРИМЕЧАНИЕ

Если уплотнительная прокладка оста­лась на корпусе насоса и не поврежде­на, ее можно не отделять от корпуса. В этом случае при обратной установке насоса смажьте прокладку тонким сло­ем герметика.

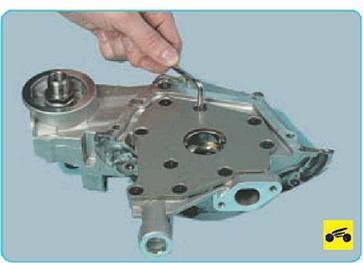

2.       Выверните пять винтов креп­ления крышки насоса...









4.       Извлеките из полости корпуса ведущую...






5.       ...и ведомую шестерни насоса.

6.       Поддев отверткой, извлеките из корпуса масляного насоса саль­ник коленчатого вала.

7.       Промойте корпус насоса и де­монтированные детали от грязи и отложений. Плотные лаковые от­ложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.

ПОЛЕЗНЫЙ СОВЕТ

Лаковые масляные отложения хорошо удаляются имеющимися в продаже препаратами для промывки двигателя (так называемыми «пятиминутками»).

8.       Осмотрите корпус и крышку на­соса. При наличии трещин, цара­пин, дефектов литья, поврежден­ных резьбовых отверстий замените корпус (так как он неремонтоприго­ден) или насос в сборе.

9.       Проверьте плунжер редукци­онного клапана на наличие цара­пин и следов заедания. Небольшие вмятины и заусенцы можно уда­лить шлифовальным бруском мел­кой зернистости.

10.       Проверьте шестерни на нали­чие выкрашивания металла, задиры и износ зубьев. Замените повреж­денные шестерни или шестерни с заметным усиленным односто­ронним износом зубьев.

11.       Проверьте осевой зазор меж­ду торцами шестерен и поверхнос­тью крышки насоса. Это можно сделать двумя способами.






14.        ...а также глубину расточки в корпусе под шестерни. Рассчи­тайте осевой зазор как разность среднеарифметического значения глубины расточки и толщины шес­терен.







15.   При втором способе устано­вите в корпус ведомую шестерню, поставьте металлическую линейку (или штангенциркуль) торцом на корпус и измерьте щупом зазор между корпусом и линейкой.

16.   Аналогично измерьте осевой зазор ведущей шестерни.

17.   Измеренные обоими спосо­бами максимально допустимые за­зоры должны быть 0,085-0,180 мм.

Соберите насос в последовательности, обратной разборке.


Во избежание повреждения двигателя при первом пуске после установки мас­ляного насоса, перед тем как установить в его корпус шестерни, заполните все полости насоса консистентной мине­ральной смазкой для обеспечения вса­сывания масла из масляного картера. Если при первом пуске двигателя с заме­ненным масляным насосом давление масла сразу не повышается до требуе­мого значения, немедленно остановите двигатель, снимите масляный картер и проверьте герметичность соединения насоса с маслоприемником. При необхо­димости повторно разберите насос и вновь заполните его полости консис­тентной смазкой. При отсутствии необхо­димого давления в системе смазки даже кратковременная работа двигателя при­водит к его аварийному повреждению.
