Фиат альбеа (2005+). ЗАМЕНА УПЛОТНЕНИЯ МАСЛЯНОГО КАРТЕРА ДВИГАТЕЛЯ 350А1000 (1.4 Л)



Масляный картер установлен на герметике, какая-либо прокладка в уплотнении отсутствует, поэтому в случае течи масла подтяжка болтов и гаек крепления картера не приве­дет к желаемому результату. Необ­ходимо снять масляный картер и вновь установить его на герметик.

Работу выполняйте на смотровой канаве, эстакаде или по возможно­сти на подъемнике.

Вам потребуются: ключи «на 10» (желательно накидной), «на 13», «на 15» (два), «на 17» (два), «на 19».

1.     Слейте масло из двигателя

(см. «Замена масла в двигателе и масляного фильтра», с. 124).

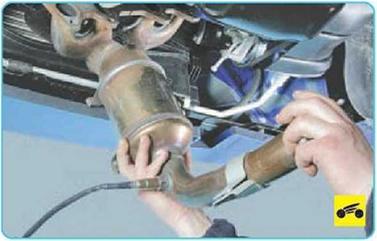

2.     Снимите катколлектор с при­емной трубой (см. «Снятие и уста­новка катколлектора», с. 136).

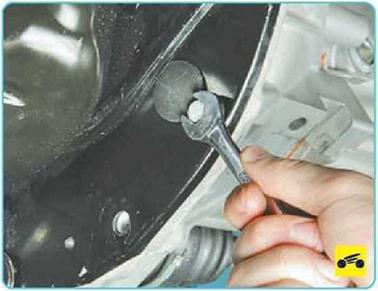

3.     Отверните гайку болта крепле­ния поддерживающего кронштейна, удерживая болт от проворачивания вторым ключом, и извлеките болт.






4.     Отверните гайку нижнего бол­та крепления коробки передач, удерживая болт от проворачивания вторым ключом, и извлеките болт вместе с кронштейном.






5.      Выверните второй болт нижне­го крепления поддерживающего кронштейна.

6. Выверните левый...










7.      ...и правый болты крепления переднего щитка картера сцепле­ния...

8.               ...и снимите щиток.

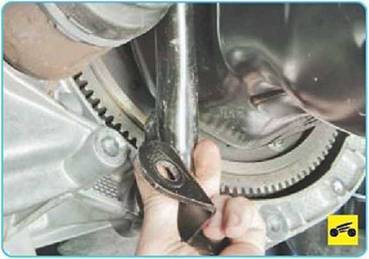

10.    ...и снимите поддерживаю­щий кронштейн.

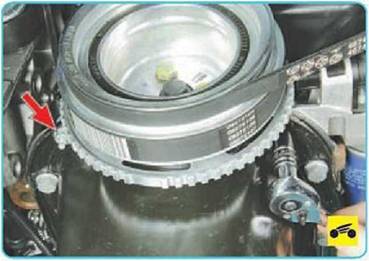

11.    Отверните две гайки крепле­ния масляного картера в его пе­редней части...

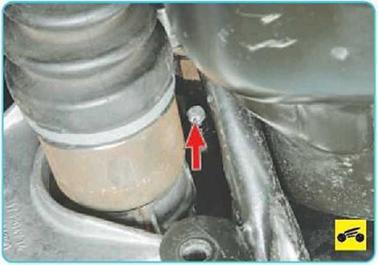

12.    ...две гайки в его задней ча­сти...



Вторая гайка крепления задней части масляного картера на фото не видна, так как расположена с другой стороны кар­тера симметрично показанной на фото.





13.    ...и выверните десять болтов крепления масляного картера к блоку цилиндров двигателя.

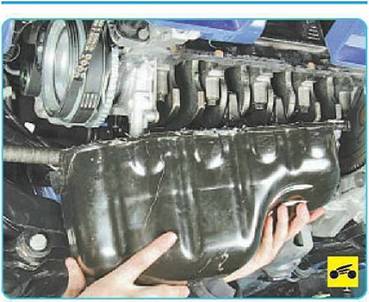

14.       Отделите масляный картер от блока цилиндров отверткой, вставленной в зазор между карте­ром и блоком цилиндров, и сними­те картер.





Так расположены болты и гайки крепле ния масляного картера.









15.       Удалите старый герметик с привалочных поверхностей блока цилиндров...





16.       ...и масляного картера. Тща­тельно вытрите ветошью масло с привалочных поверхностей.




ПОЛЕЗНЫЕ СОВЕТЫ

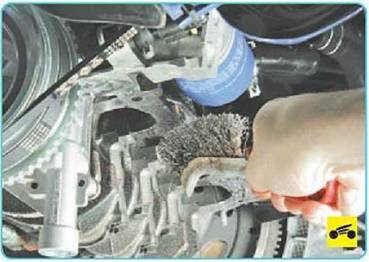

Удалить старый герметик можно, поль зуясь ручной стальной щеткой...

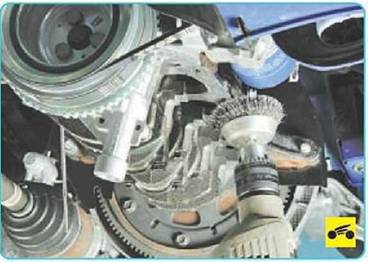

...круглой щеткой, зажатой в патрон дрели...












...или наждачной бумагой.

Привалочные поверхности блока и кар­тера перед нанесением герметика не обезжиривайте, только тщательно удалите с них масло. В дальнейшем это обеспечит возможность легкой разбор­ки соединения.

17.    Нанесите герметик на прива­лочные поверхности и резьбовую часть болтов крепления масляного картера.

18.    Установите масляный картер и равномерно крест-накрест затя­ните болты и гайки моментом, ука­занным в приложении 1.

19.    Установите все снятые дет

и узлы в порядке, обратном снятию.

20.    Залейте масло в двигатель.
