Основные данные для контроля, регулировки и обслуживания

Таблица 12.1

Тип тормозной жидкости	DOT 4*
Заправочный объем гидропривода тормозной системы, л	0,45
Свободный ход педали тормоза, мм	3-5
Количество щелчков храпового устройства стояночного тормоза	2-4
Минимальная толщина фрикционных накладок тормозных колодок переднего тормозного механизма, мм	1,5
Минимальная толщина тормозного диска, мм	17,8
Максимальное биение тормозного диска, мм	0,15
Максимальный диаметр рабочей поверхности тормозного барабана, мм	201,5
Минимальная толщина фрикционных накладок тормозных колодок заднего тормозного механизма, мм	1,5

* Соответствующая требованиям стандарта FMVSS № 116.

Моменты затяжки резьбовых соединений

Таблица 12.2

Наименование узлов и деталей	Резьба	Момент затяжки, Нм (кгсм)
Болты крепления колеса	М12х1,25	65,2-92,6 (6,7-9,5)
Гайки крепления кронштейна вакуумного усилителя тормозов к кузову	М8	31-38 (3,2-3,9)
Гайки крепления вакуумного усилителя тормозов к кронштейну	мю	26,5-32,3 (2,7-3,3)
Гайки крепления главного цилиндра тормозов к вакуумному усилителю	мю	26,5-32,3 (2,7-3,3)
Наконечник шланга тормозного механизма переднего колеса	Ml 0x1,25	29,4-33,4 (3,0-3,4)
Болты крепления тормозного механизма переднего колеса к поворотному кулаку	М10х1,25	29,1 -36 (3,0-3,7)
Болты крепления рабочего цилиндра переднего тормозного механизма к направляющим пальцам	М8	31-38 (3,2-3,9)

Наименование узлов и деталей	Резьба	Момент затяжки, Н’М (кгс*м)
Болты крепления рабочего цилиндра переднего тормозного механизма к суппорту	М12x1,25	95,9-118,4 (9,8-12,1)
Штуцеры тормозных трубок	МЮ	14,7-18,2(1,5-1,9)
Болт крепления рабочего цилиндра заднего тормозного механизма	Мб	3,3-7,7 (0,3—0,8)
Гайка крепления кронштейна регулятора давления	М8	10,4-24,2(1,1-2,5)
Болт крепления регулятора давления к кронштейну	М8	10,4-24,2(1,1-2,5)

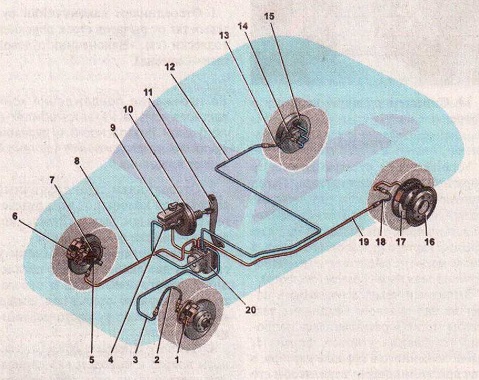

Рабочая тормозная система с АБС: 1 — тормозной механизм переднего левого колеса; 2, 5, 13, 18 — тормозные шланги; 3, 8, 12, 19 — тормозные трубки; 4 — главный тормозной цилиндр; б — тормозной механизм переднего правого колеса; 7 — датчик скорости вращения переднего правого колеса;
9 — бачок главного тормозного цилиндра;
10 — вакуумный усилитель; 11 — педаль тормоза; 14 — датчик вращения заднего правого колеса; 15 — тормозной механизм заднего правого колеса; 16 — задающий диск датчика скорости вращения заднего левого колеса; 17 — тормозной механизм заднего левого колеса; 20 — гидравлический модулятор АБС
Примечание. В левые тормозные механизмы также установлены датчики скорости вращения колес, которые на рисунке не видны.

ОПИСАНИЕ КОНСТРУКЦИИ

Автомобиль оборудован двумя тормозными системами — рабочей и стояночной.

Рабочая тормозная система предназначена для снижения скорости движения автомобиля, вплоть до его полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.

Рабочая тормозная система с АБС (см. «Антиблокировочная система тормозов»), двухконтурная, диагональная, с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех колесных тормозных механизмов и регулятора давления жидкости в задних тормозных механизмах. Тормозные механизмы передних колес дисковые, вентилируемые, задних - барабанные.

Каждый из контуров автомобиля включает в себя тормозные механизмы двух колес: одного переднего и одного заднего, расположенные на автомобиле по диагонали. В один контур входят тормозные механизмы переднего правого и заднего левого колес, а во второй - тормозные механизмы переднего левого и заднего правого колес. При выходе из строя одного из контуров второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля.

Для уменьшения усилия, прикладываемого водителем к педали тормоза, в приводе тормозной системы установлен вакуумный усилитель, работающий за счет разрежения, образующегося во впускном трубопроводе работающего двигателя.

Не выключайте двигатель до полной остановки автомобиля.

Усилитель представляет собой две камеры 2 и 3, разделенные между собой диафрагмой 7.

Камера 2 усилителя, обращенная к главному тормозному цилиндру, называется вакуумной, а камера 3 со стороны педали тормоза — атмосферной. Вакуумная камера соединена трубкой через обратный клапан 1 с ресивером двигателя, поэтому при работе двигателя в ней создается разрежение. Когда педаль тормоза отпущена, двойной клапан б пропускает разрежение в атмосферную камеру 3, и одновременно перекрывает поступление в нее атмосферного воздуха. В результате, с двух сторон диафрагмы давление (разрежение) одинаковое. После нажатия педа ли тормоза, вакуумный клапан закрывается, а атмосферный открывается, и через него наружный воздух поступает в камеру 3. Давление в ней сравнивается с атмосферным. При этом разрежение в камере 2 обеспечивает дополнительное усилие для торможения.
Если педаль тормоза отпустить, то возвратные пружины переместят шток и диафрагму в исходное положение и в обеих камерах разрежение выравнится.

Обратный клапан 1 препятствует снижению значения разрежения в усилителе при различных режимах работы двигателя. Наружный воздух, поступающий в камеру 3, очищается специальной фильтрующей вставкой, установленной со стороны штока.

На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью. В крышку бачка встроен датчик недостаточного уровня тормозной жидкости. При опасном падении уровня жидкости в бачке датчик включает контрольную лампу на щитке приборов.

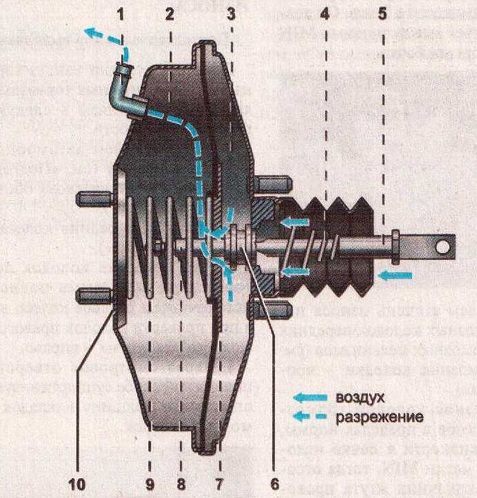

Принципиальная схема вакуумного усилителя тормозов: 1 — обратный клапан; 2 — вакуумная камера; 3 — атмосферная камера; 4, 9 — возвратные пружины; 5 — шток; 6 — двойной клапан (вакуумный и атмосферный); 7 — диафрагма; 8 — толкатель; 10 — корпус вакуумного усилителя

УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА - ПРОВЕРКА

Ознакомьтесь с правилами по технике безопасности при работе с тормозной жидкостью (см. «Меры безопасности при обслуживании и ремонте автомобиля»).

Уровень тормозной жидкости проверяется периодически: ежедневно во время эксплуатации автомобиля, при каждом техническом обслуживании, после проведения операций по прокачке гидропривода тормозной системы и замене тормозной жидкости, при загорании на щитке приборов контрольной лампы, сигнализирующей о недостаточном уровне тормозной жидкости в бачке главного тормозного цилиндра.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Ветошью удаляем грязь с бачка главного тормозного цилиндра.

3. Визуально проверяем уровень тормозной жидкости в бачке. Он должен находиться между метками MIN и МАХ на корпусе бачка.

4. Проверяем степень износа накладок тормозных колодок передних и задних тормозных механизмов (см. ниже, «Тормозные колодки - проверка износа»),

5. Если износ колодок тормозных механизмов в пределах нормы, а уровень жидкости в бачке находится ниже метки MIN, тогда отсоединяем наконечник жгута проводов от датчика аварийного падения уровня тормозной жидкости, отворачиваем и снимаем крышку бачка (см. «Датчик недостаточного уровня тормозной жидкости - проверка и замена»).

Предупреждение!

Для заполнения гидропривода тормозной системы используйте только новую жидкость.

6. Доливаем новую тормозную жидкость в бачок до метки МАХ (при установке крышки бачка поплавок датчика погрузится в жидкость и ее уровень повысится).

Если тормозную жидкость в бачок приходится доливать часто, то необ ходимо проверить герметичность тормозной системы (проверяется визуально на предмет отсутствия следов подтекания тормозной жидкости из цилиндров и мест соединений элементов системы).

7. Плотно закрываем крышку бачка.

8. Подсоединяем колодку жгута проводов к разъему датчика.

9. Проверяем работу датчика аварийного уровня тормозной жидкости: при включенном зажигании нажимаем сверху на резиновую накладку крышки бачка. Если датчик исправен, на щитке приборов загорится контрольная лампа.
