Daewoo Matiz. ПРОВЕРКА И ЗАМЕНА ДАТЧИКА СКОРОСТИ ДВИГАТЕЛЯ 1,0 Л

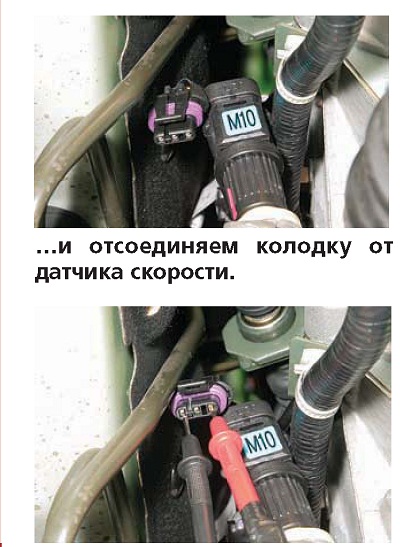

Устанавливаем автомобиль на смотровую канаву или эстакаду. Для проверки цепей питания датчика отжимаем пластмассовый фиксатор колодки жгута проводов системы управления двигателем.

Подсоединяем щупы тестера к крайним выводам колодки жгута проводов (вывод со стороны выреза на колодке — «масса», противоположный вывод — «+12 В»).

При включенном зажигании напряжение между выводами колодки жгута проводов должно быть приблизительно равным напряжению на выводах аккумуляторной батареи. Если напряжение отсутствует, то причинами этого могут быть обрыв в электрической цепи или перегоревший предохранитель.
Подсоединяем щупы тестера к выводу «массы» и среднему выводу (соединение с ЭБУ) колодки жгута проводов.

При включенном зажигании напряжение между выводами должно составлять 12 В. Если напряжение отсутствует, то причинами этого могут быть обрыв в электрической цепи или неполадки в работе электронного блока управления.

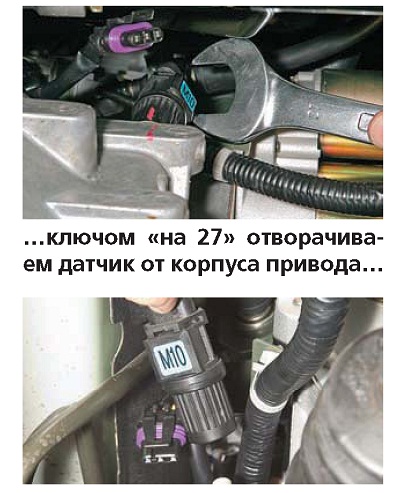

Для проверки датчика ...

„.и снимаем датчик скорости.

Подсоединяем колодку жгута проводов к датчику скорости. Подключаем щупы тестера к проводам колодки, подходящим к выводу «массы» и среднему выводу. Для подключения щупов можно проткнуть провода тонкими иголками. При включенном зажигании медленно вращаем пинцетом вал датчика, наблюдая за показаниями прибора.

Вал также можно вращать пластмассовой трубочкой подходящего диаметра.

У исправного датчика прибор должен зафиксировать регулярно сменяющие друг друга значения напряжений от 1,0 В до 12,0 В. Устанавливаем датчик скорости в обратной последовательности.
