Chevrolet Aveo с 2011 года. Электросхемы - часть 1

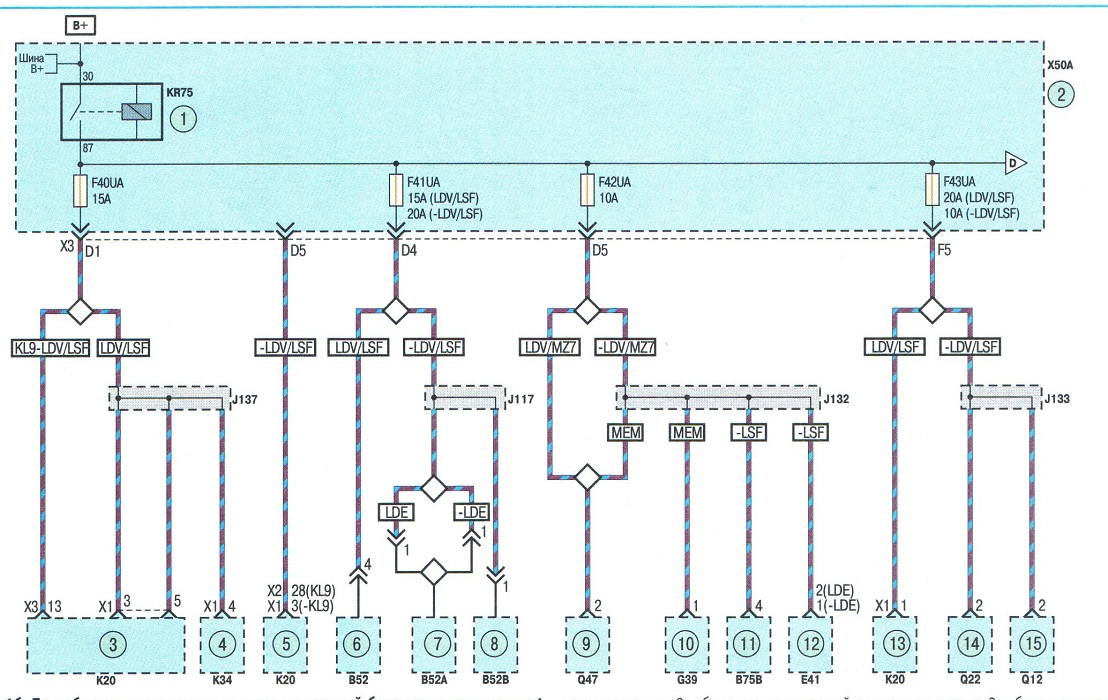

Схема 1a Chevrolet Aveo с 2011 года. Потребители, подключенные через монтажный блок моторного отсека: 1 - главное реле системы зажигания; 2 - реле топливного насоса; 3 - блок предохранителей в моторном отсеке; 4 - блок управления двигателем; 5 - выключатель вакуумного усилителя тормозов; 6 - разъем автоматической коробки передач; 7 - блок электромагнитных клапанов автоматической коробки передач; 8 - модуль управления топливными форсунками; 9 - переключатель октан-корректора; 10 - датчик давления топлива в топливном фильтре; 11 - преобразователь напряжения; 12 - электрокорректор левой блок-фары; 13 - левая блок-фара; 14 - электрокорректор правой блок-фары; 15 - правая блок-фара; 16 - модуль топливного насоса

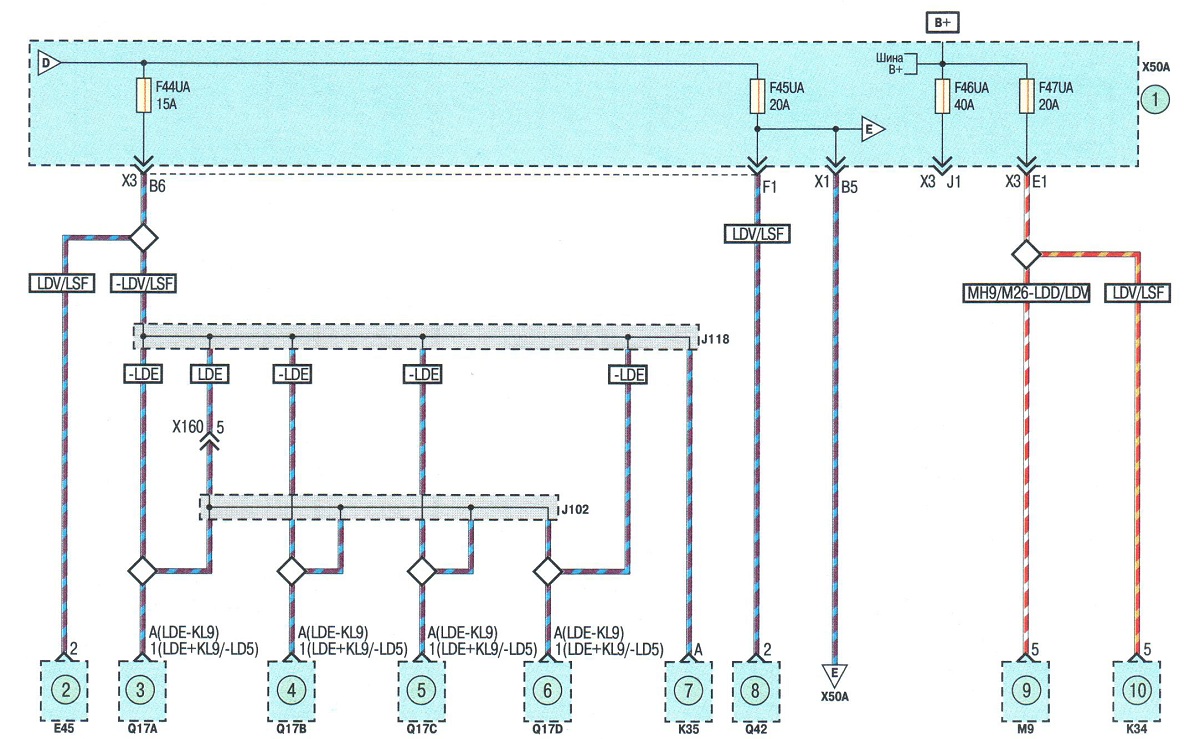

Схема 1б Chevrolet Aveo с 2011 года. Потребители, подключенные через монтажный блок моторного отсека: 1 - реле зажигания; 2 - блок предохранителей в моторном отсеке; 3 - блок управления двигателем; 4 - модуль свечи накаливания; 5 - блок управления двигателем; б, 7, 8 - датчик кислорода; 9 - перепускной электромагнитный клапан системы рециркуляции отработавших газов; 10 - дополнительный электрический масляный насос; 11 - комбинированный датчик воздуха; 12 - обогрев термостата системы охлаждения; 13 - блок управления двигателем; 14 - электромагнитный клапан системы изменения впускного тракта; 15 - электромагнитный клапан продувки адсорбера


Схема 1в Chevrolet Aveo с 2011 года. Потребители, подключенные через монтажный блок моторного отсека: 1 - блок предохранителей в моторном отсеке; 2 - нагревательный элемент системы вентиляции картера; 3, 4, 5, 6 - топливная форсунка; 7 - блок катушек зажигания; 8 - электромагнитный клапан регулятора давления наддува; 9 - электронасос усилителя тормозов; 10 - модуль свечи накаливания

Схема 1г Chevrolet Aveo с 2011 года. Потребители, подключенные через монтажный блок моторного отсека: 1 - блок предохранителей в моторном отсеке; 2 - реле электродвигателя вентилятора; 3 - блок реле и предохранителей в панели приборов; 4 - блок управления ABS; 5 - электронный блок управления электрооборудованием салона; 6 - блок управления обогревом сидений; 7 - электродвигатель вентилятора; 8 - разъем автоматической коробки передач; 9 - блок электромагнитных клапанов автоматической коробки передач; 10 - модуль управления топливными форсунками
