Деталь

Момент затяжки, Нм

Двигатель

Болты крепления крышки головки блока цилиндров

8

Болты крепления головки блока цилиндров

25 (затем довернуть два раза на 90' и один раз на 45")

Гайки крепления катколлектора

22

Гайки крепления приемной трубы системы выпуска отработавших газов

20

Болты крепления крышек подшипников распределительных валов

8

Болт крепления натяжного ролика ремня привода газораспределительного механизма

20

Болт крепления промежуточного ролика ремня привода газораспределительного механизма

25

Болты крепления зубчатых шкивов распределительных валов

50 (затем довернуть на 60* и 15")

Болты крепления верхних крышек ремня привода газораспределительного механизма

8

Болты крепления нижних крышек ремня привода газораспределительного механизма

6

Гайки и болты крепления впускной трубы

22

Болты крепления маховика (ведущего диска гидротрансформатора

65 (затем довернуть на 30")

Болты крепления масляного картера к двигателю

10

Болты крепления масляного картера к коробке передач

40

Пробка сливного отверстия масляного картера

14

Болты крепления шкива коленчатого вала

95 (затем довернуть на 30' и 15')

Болты крепления крышек шатунных подшипников

35 (затем довернуть на 45' и 15")

Болты крепления крышек коренных подшипников

50 (затем довернуть на 45' и 15')

Болты крепления масляного насоса

20

Болты крепления масляного фильтра

20

Крышка масляного фильтра

11

Болт крепления натяжителя ремня привода вспомогательных агрегатов

50

Болты крепления кронштейна правой опоры подвески силового агрегата: к блоку цилиндров к головке блока цилиндров

20

18

Болты крепления корпуса термостата

8

Болты корпуса водяного насоса

8

Болты крепления шкива водяного насоса

22

Болты крепления электровентилятора

4

Болты крепления радиатора

15

Трансмиссия

Гайки крепления главного цилиндра привода выключения сцепления*

18

Болты и гайки крепления кронштейна педали сцепления*

20

Болты крепления рабочего цилиндра привода выключения сцепления*

5

Болты крепления нажимного диска сцепления к маховику*

15

Винт первичного вала*

15

Пробка отверстия для слива рабочей жидкости автоматической коробки передач

35

Пробка контрольного отверстия

35

Пробка отверстая для заливки масла в механическую коробку передач*

13

Болт крепления кронштейна фиксирующего штифта*

7

Болт крепления кронштейна собачки*

7

Болт крепления кронштейна вилки включения V передачи*

22

Болт крепления ведомой шестерни главной передачи* Болт крепления крышки правого подшипника главной передачи*

85

25

Болт крепления нижней крышки картера*

30

Деталь

Момент затяжки, Н-м

Болты крепления задней крышки картера*: короткий длинный

15

20

Болт крепления механизма переключения передач*

15

Болт крепления фиксирующей пластины регулировочной гайки подшипников дифференциала*

22

Болт крепления промежуточного картера к картеру коробки передач*

15

Болты крепления картера сцепления (картера гидротрансформатора) к блоку цилиндров

60

Гайка ступицы переднего колеса

150 (затем отвернуть на 45' и затянуть моментом 250)

Ходовая часть

Гайки крепления колеса

90

Гайка штока амортизаторной стойки

70

Гайки крепления шарниров стоек стабилизатора поперечной устойчивости

55

Болты скоб крепления штанги стабилизатора поперечной устойчивости к подрамнику

20

Гайка болта крепления пальца шаровой опоры рычага передней подвески

100

Гайки крепления шаровой опоры рычага передней подвески

100

Болт крепления заднего шарнира рычага передней подвески

90 (затем довернуть на 75* и 15°)

Болт крепления переднего шарнира рычага передней подвески

Тоже

Гайки крепления амортизаторной стойки к поворотному кулаку

90

Болты крепления поперечины передней подвески

90 (затем довернуть на 45' и 15")

Болты крепления кронштейнов балки задней подвески к кузову

90 (затем довернуть на 30" и 15")

Гайки болтов крепления сайлентблоков рычагов балки задней подвески

70 (затем довернуть на 120')

Верхний болт крепления амортизатора задней подвески

100

Нижний болт крепления амортизатора задней подвески

150 (затем довернуть на 60')

Болты крепления задней ступицы

50 (затем довернуть на 40' и 15')

Рулевое управление

Винты крепления кожуха рулевой колонки

11

Болт крепления выключателя (замка) зажигания

2,5

Болты и гайки крепления кронштейна рулевой колонки

20

Стяжные болты промежуточного вала

34

Болт крепления рулевого колеса

35

Винты крепления модуля подрулевых переключателей

3

Гайка крепления рулевой тяги к рейке

90

Гайка крепления пальца наружного наконечника рулевой тяги к поворотному кулаку

35

Контргайка наружного наконечника рулевой тяги

60

Болты крепления рулевого механизма к поперечине передней подвески

125

Тормозная система

Болт крепления суппорта тормозного механизма переднего колеса

90 (затем довернуть на 60*)

Направляющий палец суппорта

28

Винт крепления тормозного диска к фланцу передней ступицы

9

Винт крепления тормозного барабана к фланцу задней ступицы

9

Болт-штуцер крепления наконечника тормозного шланга к рабочему цилиндру тормозного механизма переднего колеса

18

Штуцер тормозного трубопровода

14

Клапан для удаления воздуха

17

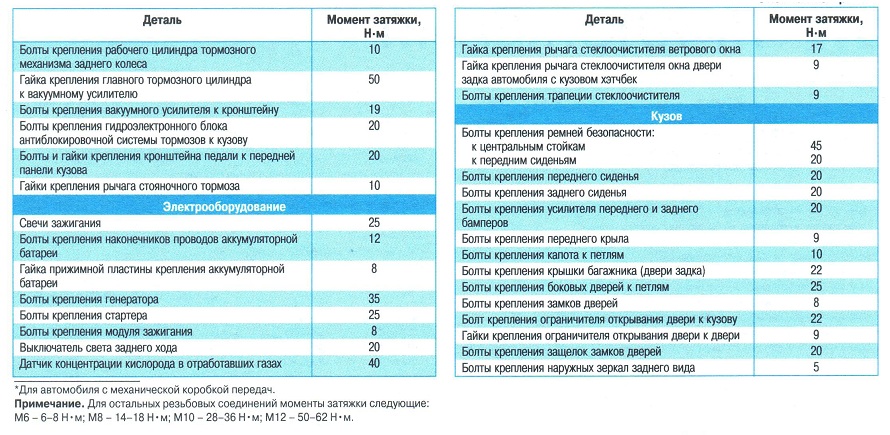

Деталь

Момент затяжки, Н-м

Болты крепления рабочего цилиндра тормозного механизма заднего колеса

10

Гайка крепления главного тормозного цилиндра к вакуумному усилителю

50

Болты крепления вакуумного усилителя к кронштейну

19

Болты крепления гидроэлектронного блока антиблокировочной системы тормозов к кузову

20

Болты и гайки крепления кронштейна педали к передней панели кузова

20

Гайки крепления рычага стояночного тормоза

10

Электрооборудование

Свечи зажигания

25

Болты крепления наконечников проводов аккумуляторной батареи

12

Гайка прижимной пластины крепления аккумуляторной батареи

8

Болты крепления генератора

35

Болты крепления стартера

25

Болты крепления модуля зажигания

8

Выключатель света заднего хода

20

Датчик концентрации кислорода в отработавших газах

40

Деталь

Момент затяжки, Н-м

Гайка крепления рычага стеклоочистителя ветрового окна

17

Гайка крепления рычага стеклоочистителя окна двери задка автомобиля с кузовом хэтчбек

9

Болты крепления трапеции стеклоочистителя

9

Кузов

Болты крепления ремней безопасности: к центральным стойкам к передним сиденьям

45

20

Болты крепления переднего сиденья

20

Болты крепления заднего сиденья

20

Болты крепления усилителя переднего и заднего бамперов

20

Болты крепления переднего крыла

9

Болты крепления капота к петлям

10

Болты крепления крышки багажника (двери задка)

22

Болты крепления боковых дверей к петлям

25

Болты крепления замков дверей

8

Болт крепления ограничителя открывания двери к кузову

22

Гайки крепления ограничителя открывания двери к двери

9

Болты крепления защелок замков дверей

20

Болты крепления наружных зеркал заднего вида

5
