Вам потребуются: торцовые головки «на 7», «на 10», отвертки с плоским и кре­стообразным лезвием, пластиковая монтажная лопатка.

1.       Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.       Снимите комбинацию приборов (см.

«Снятие и установка комбинации приборов», с. 252).

3.      Снимите облицовку головного устрой­ства аудиосистемы (см. «Снятие и установ­ка головного устройства аудиосистемы», с. 257).

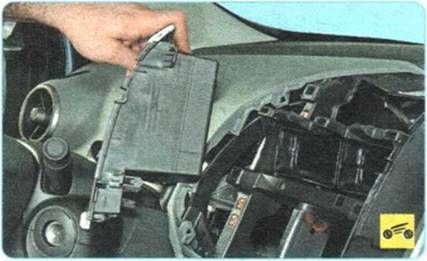

4.      Подденьте край верхней ниши для мелких предметов и отсоедините нишу от панели приборов, преодолевая сопро­тивление пружинных фиксаторов.





5.      Сожмите фиксатор и отсоедините ко­лодку жгута проводов от антенного блока системы Bluetooth.





6.      Снимите блок управления системой отопления, кондиционирования и вентиля­ции (см. «Снятие и установка блока управ­ления системой отопления, кондициониро­вания и вентиляции салона», с. 300).





7.       Выверните четыре винта крепления боковых ниш для мелких предметов.





8.     Преодолевая сопротивление пружин­ных фиксаторов, извлеките левую...

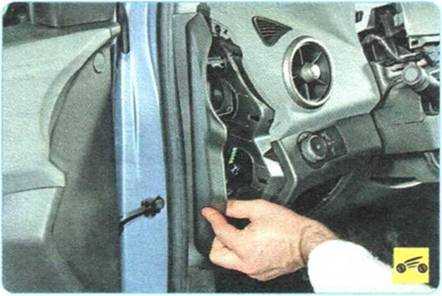

10.     Подденьте край левой торцовой на­кладки панели приборов и снимите наклад­ку, преодолевая сопротивление пружинных фиксаторов.





11.   Выверните винт крепления левой де­коративной накладки панели приборов.





12.   Выведите защелку каркаса из зацепле­ния с краем левой декоративной накладки...





13.    ...и снимите левую декоративную на­кладку, преодолевая сопротивление пру­жинных фиксаторов.

14.    Снимите нижний вещевой ящик 'м

«Снятие и установка вещевых ящиков», с. 282).

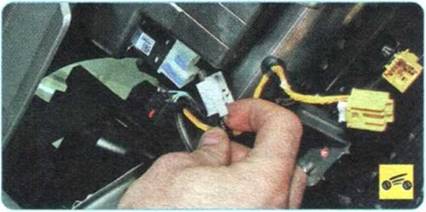

15.      Выдвиньте фиксатор колодки жгута проводов подушки безопасности передне­го пассажира и разъедините колодку.





16.      Выверните два болта крепления по­душки безопасности переднего пассажира к каркасу панели приборов.





17.     Выверните верхний винт крепления правой декоративной накладки панели приборов.

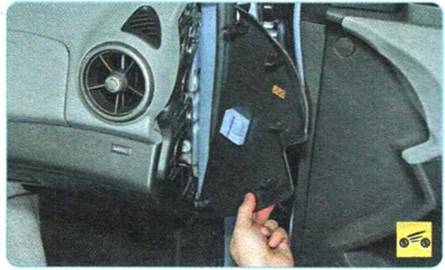

18.    Подденьте край правой торцовой на­кладки панели приборов и снимите накладку, преодолевая сопротивление пружинных фиксаторов.





19.    Выверните второй винт крепления правой декоративной накладки панели приборов.





20.     Выведите защелку каркаса из зацепле­ния с краем правой декоративной накладки...





21.     ...отсоедините накладку от каркаса панели приборов, преодолевая сопротив­ление пружинных фиксаторов.





22.       Сожмите фиксатор и отсоедините колодку жгута проводов от разъема аудио­входа.





23.       Отожмите фиксатор и отсоедините колодку жгута проводов от USB-слота.

24.     Снимите правую декоративную наклад­ку панели приборов в сборе с модулем по­душки безопасности переднего пассажира.

25.     Установите все снятые детали в по­рядке, обратном снятию.
