ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя тахометр, контрольные и сигнальные лампы, а также дисплей, на ко­торый выводятся показания электронного спидометра и указателя уровня топлива, показания счетчика пробега и положение ры­чага селектора автоматической коробки пе­редач (см. «Комбинация приборов», с. 17). Комбинация приборов закреплена в гнезде панели приборов тремя винтами.

Комбинация приборов неремонтопригодна, поэтому в случае выхода приборов из строя ее заменяют в сборе.



ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы не повредить стекло комби­нации приборов, не очищайте его с примене­нием каких-либо растворителей. Можно протереть его салфеткой для стекол.





Chevrolet Aveo с 2011 года. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ





Вам потребуются: ключ «на 7», специ­альная пластиковая монтажная лопат­ка, отвертка с плоским лезвием.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

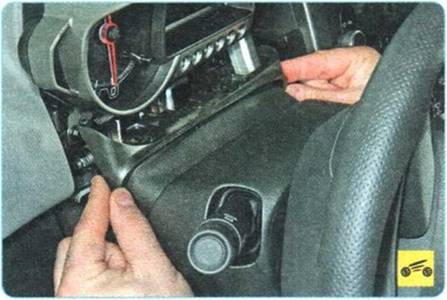

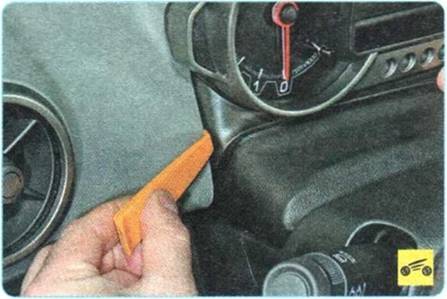

3.      ...и отсоедините от панели наставку верхней части кожуха рулевой колонки

(см. «Снятие и установка кожухов рулевой колонки», с. 179).

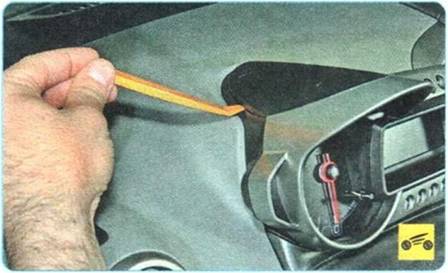

4.      Подденьте верхнюю накладку комби­нации приборов...

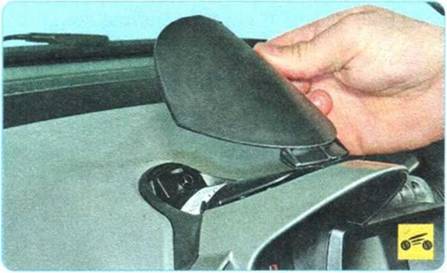

5.      ...и, преодолевая усилие пружинных фиксаторов, снимите ее.

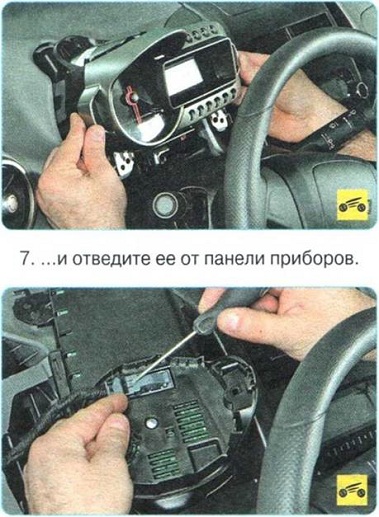

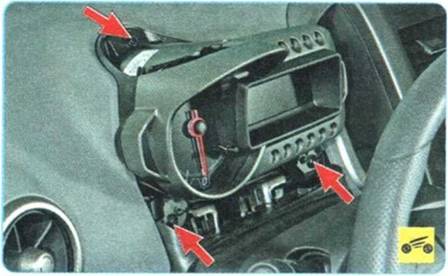

6.    Выверните три винта крепления ком­бинации приборов...

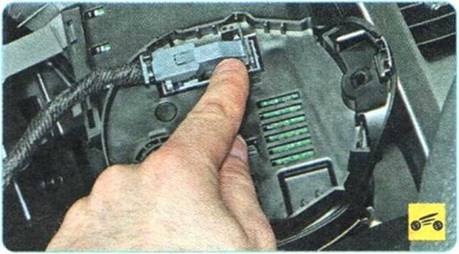

8.      Нажмите на фиксатор держателя ко­лодки жгута проводов...

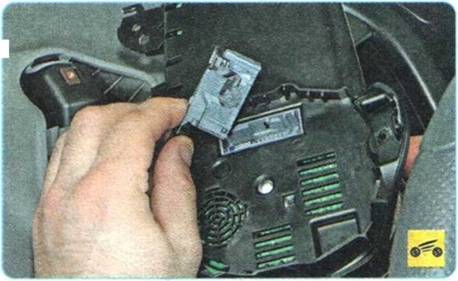

10.    Отсоедините колодку жгута проводов от комбинации приборов и снимите комби­нацию.

11.    Установите комбинацию приборов в порядке, обратном снятию
