Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

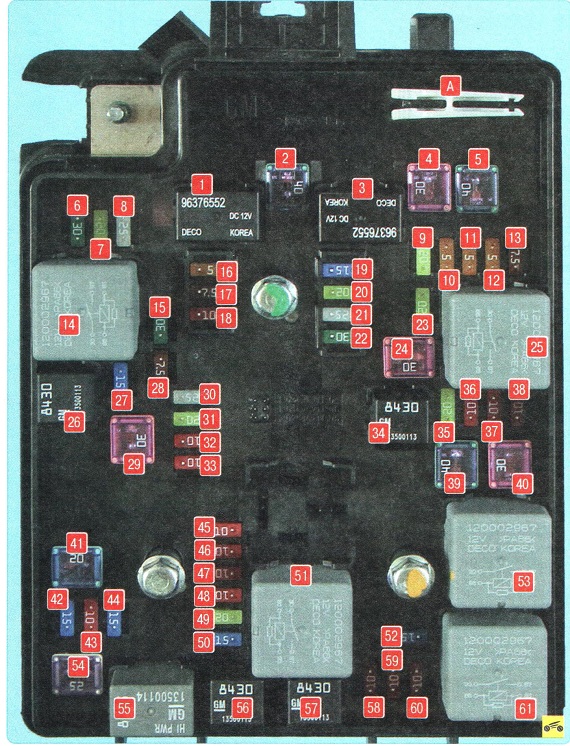

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека

Предохранители и реле установлены в монтажных блоках, которые находятся...

...в моторном отсеке рядом с аккумуляторной батареей...

...и в салоне, под панелью приборов с левой стороны.

Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в моторном отсеке, показаны на рис. 10.1.

В табл. 10.1 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, приведенные в таблице, могут отсутствовать.

Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в панели приборов, приведены на рис. 10.2.

В табл. 10.2 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА

Обозначение	Назначение предохранителя/
предохранителя, плавкой вставки, реле	плавкой вставки
1	Реле скорости стеклоочистителя
2	Насос ABS
3	Реле системы впрыска топлива и системы зажигания
4	Очиститель ветрового стекла
5	Вентилятор отопителя
6	Клапан ABS
7	Люк крыши
8	Резерв
9	Очиститель стекла двери задка
10	Генератор
11	Тормозная жидкость
12	AOS/ROS
13	Наружные зеркала заднего вида
14	Реле обогревателя заднего стекла
15	Обогреватель заднего стекла
16	Резерв
17	Тоже
18	»
19	»
20	»
21	»
22	»
23	»
24	IEC
25	Реле
26	Резервное реле
27	Резерв
28	Обогрев наружных зеркал заднего вида
29	Резерв
30	Обогрев передних сидений

Обозначение предохранителя, плавкой вставки, реле	Назначение предохранителя/ плавкой вставки
31	Резерв
32	Двухтопливная система питания (доступна в США)
33	Омыватель стекол
34	Реле топливного насоса
35	Топливный насос
36	Блок управления двигателем
37	Резерв
38	Тоже
39	Вентилятор радиатора системы охлаждения К5
40	Вентилятор радиатора системы охлаждения К4
41	EVP
42	ЕСМ
43	Муфта компрессора кондиционера
44	тем
45	ЕСМ 1
46	Блок катушек зажигания
47	ЕСМ 4
48	ЕСМ 3
49	ЕСМ 2
50	Система впрыска топлива
51	Реле Р/Т
52	Звуковой сигнал
53	Реле вентилятора радиатора системы охлаждения КЗ
54	Стартер
55	Реле стартера
56	Реле муфты компрессора кондиционера
57	Реле дальнего света фар
58	Противотуманные фары
59	Левая фара (дальний свет)
60	Правая фара (дальний свет)
61	Реле вентилятора радиатора системы охлаждения К1

Таблица 10.2

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ ПАНЕЛИ ПРИБОРОВ

Обозначение предохранителя, плавкой вставки, реле	Назначение предохранителя/ плавкой вставки
1	DUS
2	DLC
3	Подушка безопасности
4	Задняя дверь
5	Резервный
6	Тоже
7	»
8	»
9	»
10	»
11	»
12	»
13	»
14	IPC
15	Система навигации OnStar (доступна в США)
16	Система помощи при парковке
17	Комбинация приборов
18	Аудиосистема
19	Прицеп
20	vlbs
21	CHEVSTAR
22	Система отопления (кондиционирования) и вентиляции

Обозначение	Назначение предохранителя/
предохранителя, плавкой вставки, реле	плавкой вставки
23	HDLPALC
24	Датчик положения педали сцепления
25	IPC-AOS
26	Подушка безопасности
27	Реле силовой цепи замка зажигания
28	Реле задней двери
29	Прицеп
30	Контактное кольцо подушки безопасности водителя
31	Система отопления (кондиционирования) и вентиляции
32	Резерв
33	Люк крыши
34	Прикуриватель
35	Резерв
36	Электростеклоподъемники задних дверей
37	Элекгростеклоподъемник правой передней двери
38	Реле RAP/ACCY
39	Преобразователь напряжения
40	Электростеклоподъемник двери водителя
41	РТС2
42	РТС1
43	Клемма «плюс» подсоединения провода от аккумуляторной батареи

3. Для получения доступа к монтажному блоку, расположенному в панели приборов, потяните за нижний край и снимите крышку.

4. Прежде чем заменить перегоревший предохранитель или плавкую встав-
ку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРИМЕЧАНИЕ
На внутреннюю сторону крышек монтажных блоков нанесена схема расположения предохранителей и плавких вставок.

ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
5.Снимитепинцет А(см. рис. 10.Содержателя в монтажном блоке, расположенном в моторном отсеке.

7. ...и извлеките его из контактного разъема.
ПРИМЕЧАНИЕ
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

10. Плавкие вставки заменяйте аналогично замене реле.

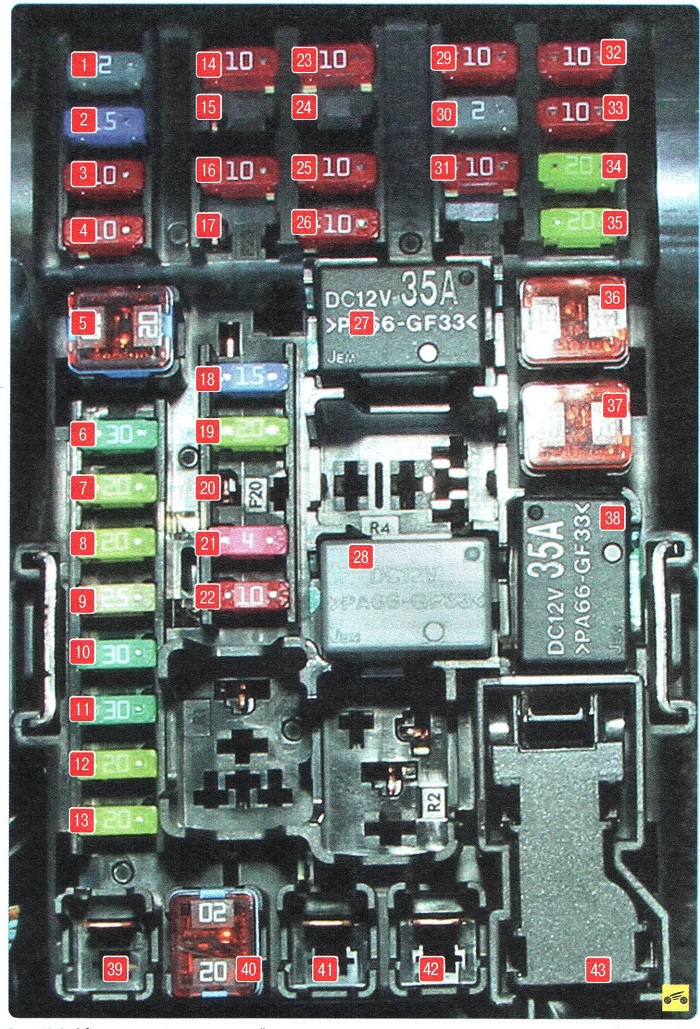

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке панели приборов
