Chevrolet Aveo с 2011 года. СНЯТИЕ И УСТАНОВКА ПОПЕРЕЧИНЫ ПЕРЕДНЕЙ ПОДВЕСКИ
Вам потребуются: ключи (или торцовые головки) «на
10», «на 11», «на 13», «на 21», TORX ЕЮ, отвертка с плоским лезвием,
емкость для сбора рабочей жидкости гидроусилителя рулевого управления,
съемник для шаровых наконечников, жидкость для прокачки гидроусилителя
рулевого управления.

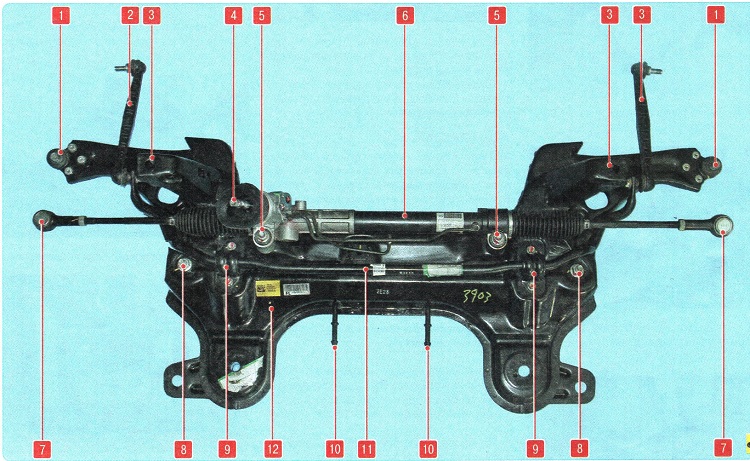

Рис. 7.3. Поперечина передней подвески: 1 - шаровая опора амортизаторной стойки; 2 - стойка стабилизатора; 3 - передний кронштейн крепления поперечины; 4 - вал-шестерня рулевого механизма; 5 - болт крепления рулевого механизма; б - рулевой механизм; 7 - наконечник рулевой тяги; 8 - болт крепления заднего шарнира (сайлентблока) рычага подвески; 9 - скоба крепления штанги стабилизатора; 10 - кронштейн крепления труб системы выпуска отработавших газов; 11 - штанга стабилизатора; 12 - поперечина передней подвески
3. В салоне автомобиля под панелью приборов выверните болт клеммового соединения рулевого вала с вапом-шестеней 4 (рис. 7.3) рулевого механизма...

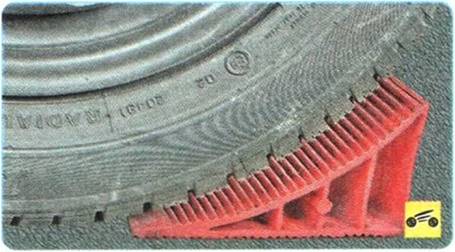

5. Установите противооткатные упоры под задние колеса, вывесите переднюю часть автомобиля и снимите передние колеса.
6. Снимите брызговики и защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 70).
7. С двух сторон отсоедините наконечники 7 (см. рис. 7.3) рулевых тяг от рычагов поворотных кулаков (см. «Замена наружного наконечника рулевой тяги», с. 182).

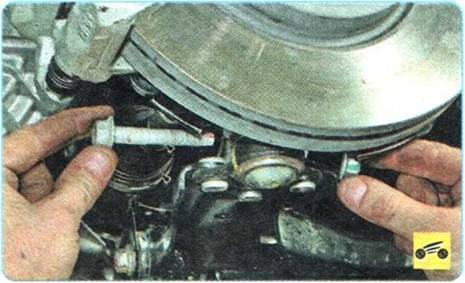

8. Отверните гайку стяжного болта клем- мового соединения крепления шаровой опоры 1 к поворотному кулаку.

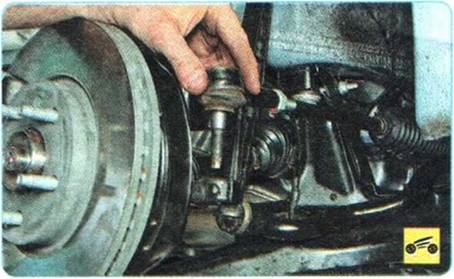

10. ...и выпрессуйте палец из кулака. 11. Аналогично отсоедините шаровую опору от кулака с другой стороны.
12. Снимите с кронштейнов 10 на поперечине подушки подвески системы выпуска отработавших газов.

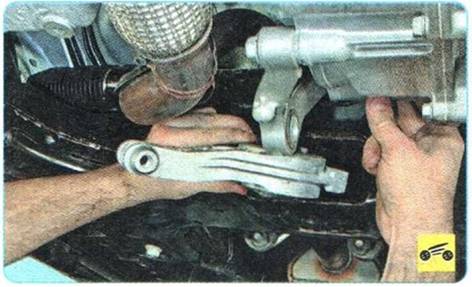

13. Выверните болт крепления задней опоры подвески силового агрегата к кронштейну на коробке передач и выньте его из отверстий.
14. Выверните болт крепления опоры к поперечине и извлеките болт из отверстий поперечины и опоры.
16. Установите под поперечину передней подвески опоры (например, гидравлические стойки или домкрат).

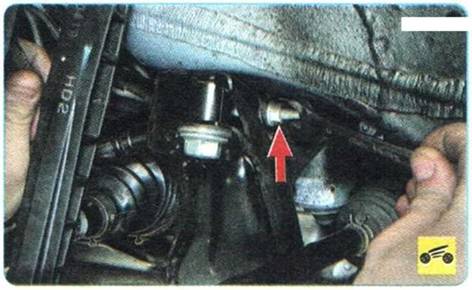

17. Выверните с обеих сторон по одному болту крепления задних кронштейнов поперечины к кузову.
18. Отверните гайку болта крепления кронштейна электрического вакуумного насоса...
20. Выверните с обеих сторон болты крепления передних кронштейнов 3 (см. рис. 7.3) поперечины к кузову.

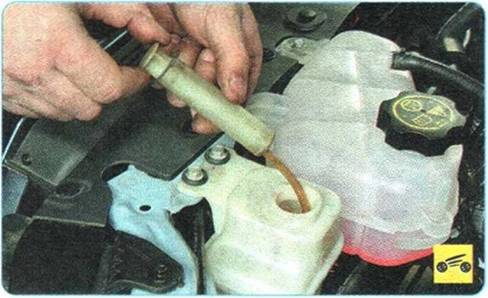

21. Откачайте рабочую жидкость из бачка гидроусилителя.
22. Выверните болты крепления держателей трубок гидроусилителя к поперечине подвески.

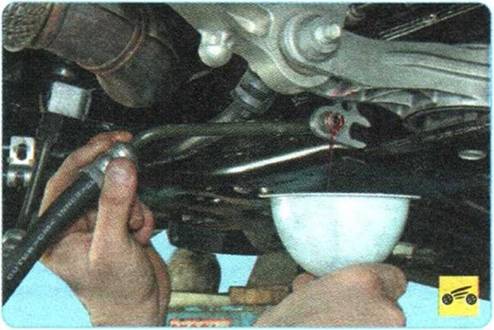

23. Выверните болт крепления прижимной пластины фланца трубок к блоку распределительных клапанов механизма гидроусилителя.
24. Отсоедините трубки от блока клапанов и слейте из них рабочую жидкость в заранее подготовленную емкость или заглушите пробками. ПРЕДУПРЕЖДЕНИЕ

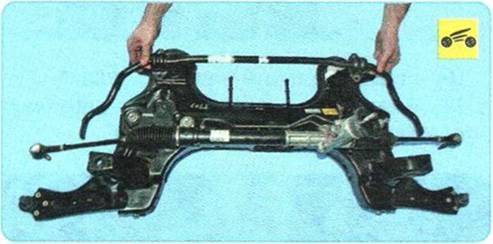

25. Снимите поперечину передней подвески в сборе с нижними рычагами, рулевым механизмом и штангой стабилизатора, опустив ее вниз.
26. При необходимости снимите с поперечины штангу стабилизатора (см. «Замена деталей стабилизатора поперечной устойчивости передней подвески», с. 165)...
27. ...рулевой механизм (см. «Замена рулевого механизма», с. 187) и рычаги (см. «Замена рычага передней подвески», с. 164). 28. Установите поперечину в порядке, обратном снятию. Болты затягивайте моментами, указанными в приложении 1. ПРИМЕЧАНИЕ При установке рулевого механизма обратите внимание на то, чтобы рейка находилась в среднем (нейтральном) положении. 29. Прокачайте систему гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления», с. 184). 30. Проверьте и при необходимости отрегулируйте углы установки колес «Проверка и регулировка углов установки колес», с. 175). Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
