Шевроле Авео (2004+). РЕГУЛИРОВКА ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ D-16

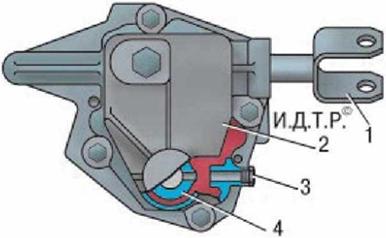

Рис. 6.7. Расположение пробки регулировочного от­верстия: 1 - вал переключения передач; 2 - крышка ме­ханизма переключения передач; 3 - пробка регулиро­вочного отверстия; 4 - переключатель передач

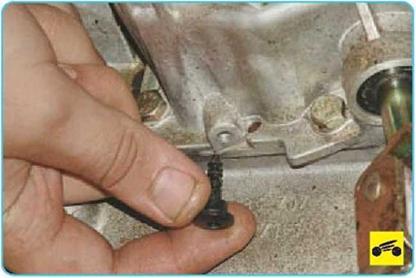

1.   Извлеките пробку регулировочного от­верстия из крышки 2 (рис. 6.7) механизма пе­реключения передач.

2.   Переключите коробку передач в нейт­ральное положение.





3.   В моторном отсеке ослабьте затяжку клемм о во го соединения привода переключе­ния передач, обеспечив свободное взаимное

перемещение наконечника рычага переклю­чения передач и тяги.

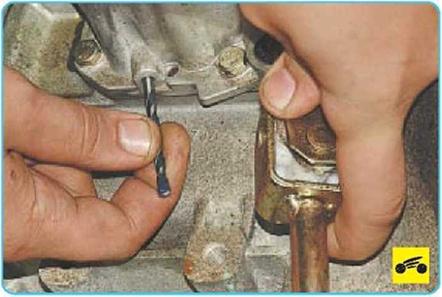

4.    Поверните вал переключения передач так, чтобы стержень диаметром 5,0 мм (например, хвостовик подходящего сверла), вставленный в отверстие крышки 2 (см. рис. 6.7), попал в ус­тановочное отверстие переключателя 4.





5.    Извлеките рамку чехла рычага переключе­ния передач из гнезда облицовки тоннеля пола, преодолевая упругое сопротивление ее фикса­торов, и приподнимите чехол по рычагу.

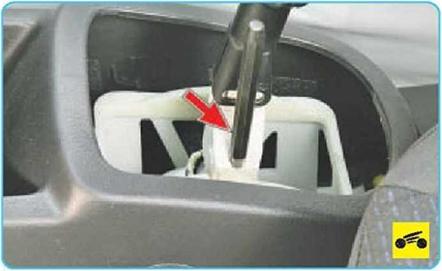

6 Установите рычаг переключения передач в положение выбора I или II передачи и, сов­местив отверстия в упорной втулке рычага пе­реключения передач и кулисе рычага, зафиксируйте рычаг, вставив в совмещенные отвер­стия стержень диаметром 5,0 мм.









7

Затяните клеммовое соединение приво­да переключения передач, выньте стержни из установочных отверстий на рычаге переклю­чения передач и крышке механизма переклю­чения передач, а затем установите пробку ре­гулировочного отверстия в крышку



8       Проверьте четкость включения передач. При необходимости повторите регулировку.
