Шевроле Авео (2004+). РЕМОНТ ШАРНИРОВ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ D-16

При увеличении зазоров в приводе пере­ключения передач рычаг переключения пере­дач начинает вибрировать во время движения, а переключение передач становится нечетким и затрудненным. В этом случае необходимо отремонтировать шарниры привода. Детали привода показаны на рис. 6.6.

Вам потребуется отвертка.

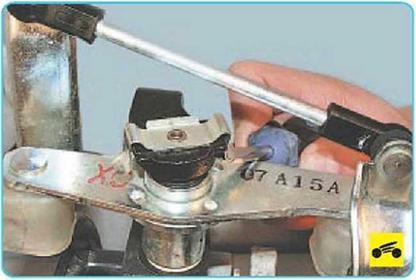

1.  Для замены втулок шарнира рычага пе­реключения передач отожмите отверткой фиксаторы оси рычага...

ПРИМЕЧАНИЕ

Для наглядности работа показана на снятой коробке передач.

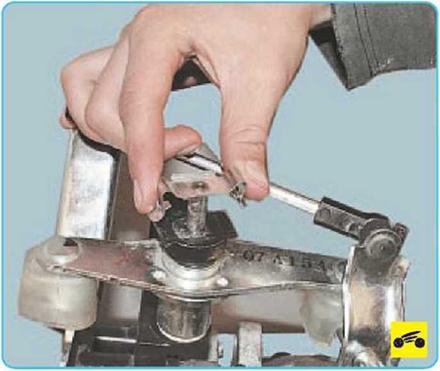

2.    ...и извлеките ось из отверстий шарнира рычага и кронштейна задней опоры подвески силового агрегата. Отведите рычаг переклю­чения передач от кронштейна.

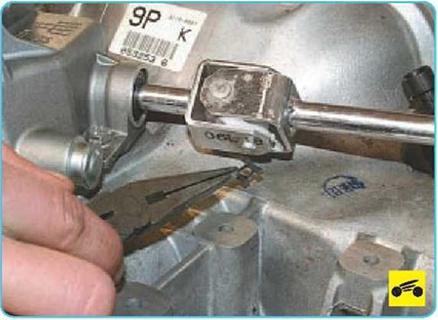

3.    Снимите пружинный фиксатор оси шар­нира привода переключения передач...

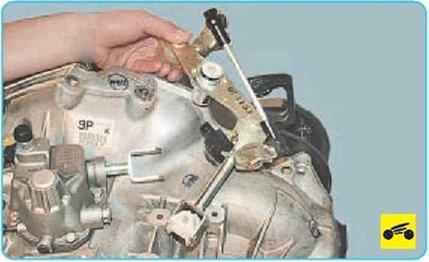

6.    ...и снимите привод

7.    Извлеките две пластмассовые втулки шарнира 4 (см. рис. 6.6) из отверстий рычага. Снимите с каждой пластмассовой втулки ре­зиновые демпферные втулки и уплотнитель­ные кольца. Затвердевшие или поврежден­ные резиновые втулки и кольца замените.

8.    Соберите шарнир рычага переключения передач в последовательности, обратной разборке.

9.    Выньте из вилки шарнира 9 вала (см. рис. 6.6) переключения передач пластмассо­вый сухарь.

10.    Соберите шарнир вала переключения передач в последовательности, обратной разборке.

11.    Тяга 7 (см. рис. 6.6) выбора передач из­готовлена в сборе с шарнирами, поэтому при появлении люфтов в шарнирах тяги замените тягу в сборе.





12.   Отстегните пластмассовые фиксаторы шарниров и, сняв шарниры с шаровых пальцев рычага переключения передач, снимите тягу.

13.   Установите тягу выбора передач в по­следовательности, обратной снятию.

ПРИМЕЧАНИЕ

Если после замены втулок шарнира рычага и вкладыша тяги переключения передач и тя­ги выбора передач сохранится повышенный люфт в приводе, значит, изношены осталь­ные незаменяемые детали шарниров приво­да. В этом случае замените привод в сборе.
