Шевроле Кобальт. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и датчика угла поворота рулевого колеса

Работу проводим при замене подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей, а также при снятии рулевой колонки и панели приборов.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

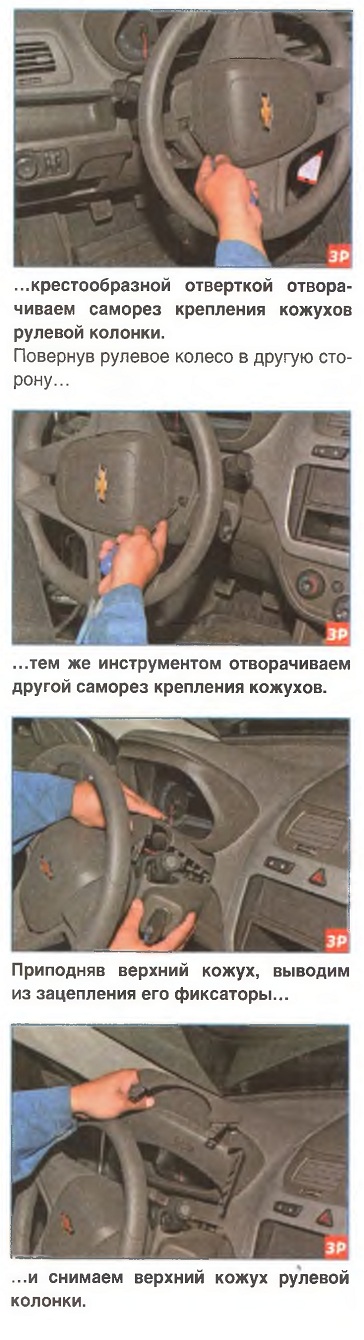

Для снятия подрулевых переключателей, повернув рулевое колесо...

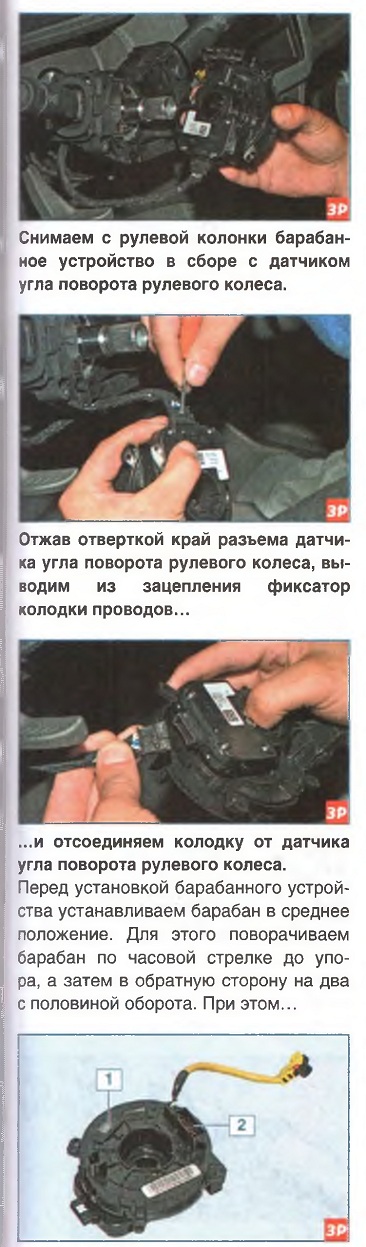

Крестообразной отверткой отворачиваем четыре самореза крепления барабанного устройства.

...в середине окна 1 устройства должна быть видна металлопластиковая

лента, а разъем 2 должен быть расположен сверху барабанного устройства.

Устанавливаем барабанное устройство спирального кабеля в обратной последовательности.

Для снятия соединителя подрулевых переключателей снимаем барабанное устройство спирального кабеля.

Устанавливаем датчик в обратной последовательности.

При этом...

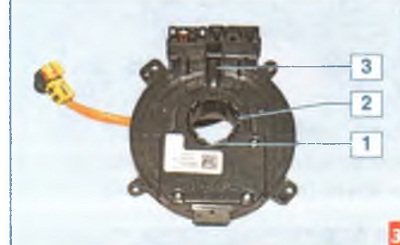

...выступ 1 датчика должен войти в широкий паз втулки барабана, выступ 2 -в узкий паз втулки, а штифт 3 - между выступами на корпусе барабанного устройства.
