Шевроле Круз. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 11

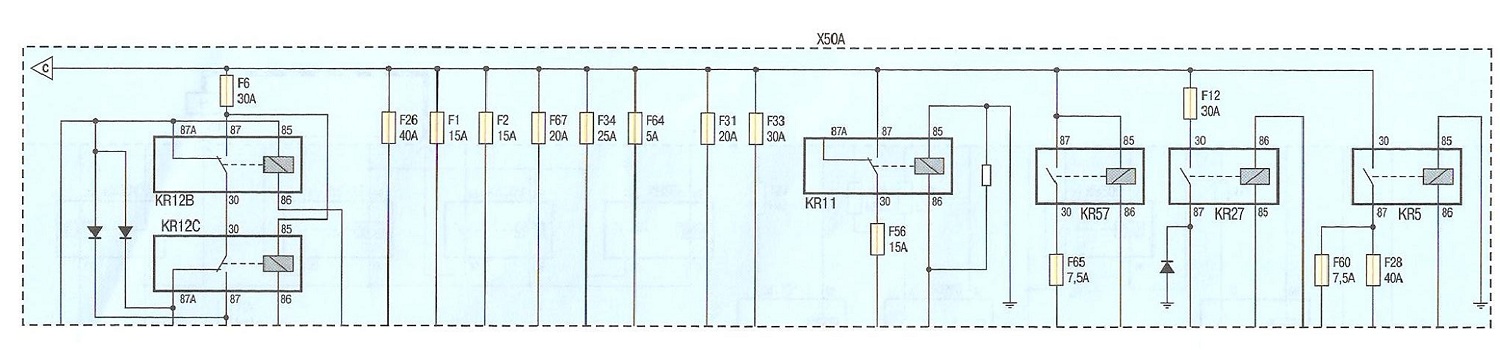

Схема 34в. Монтажный блок в моторном отсеке

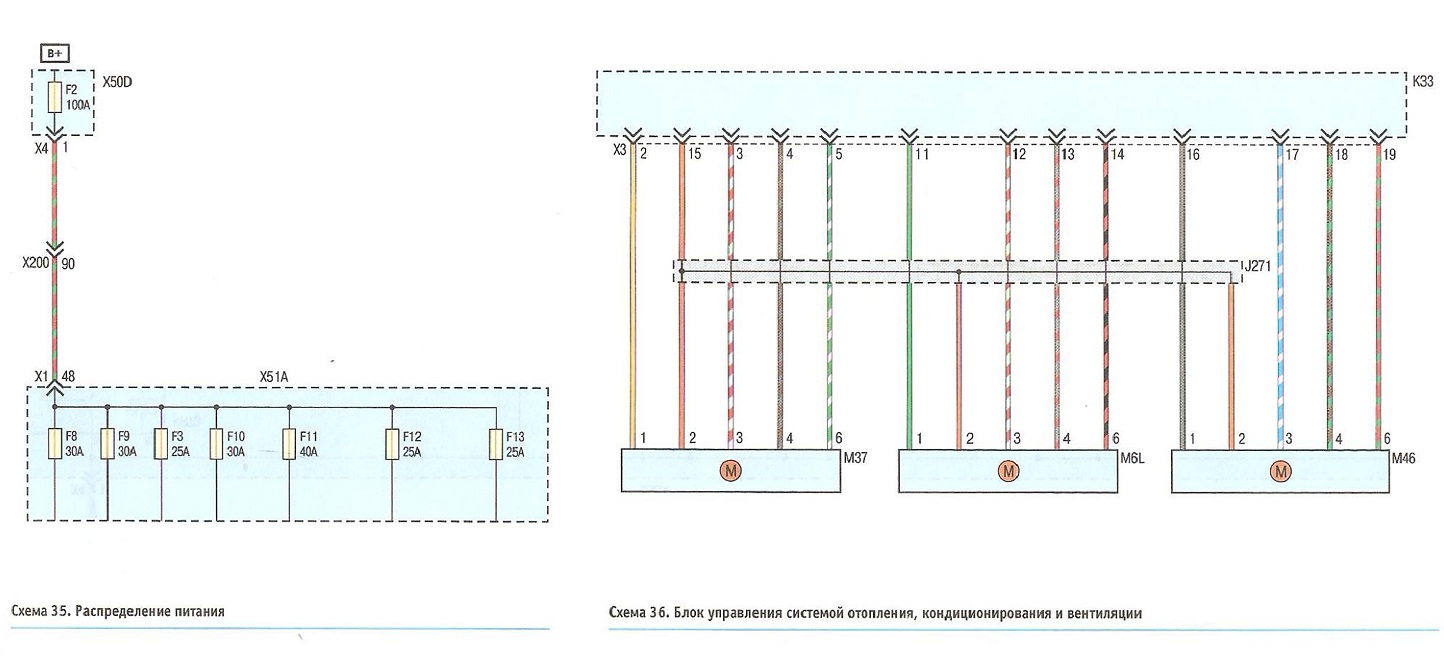

Схема 35. Распределение питания

Схема 36. Блок управления системой отопления, кондиционирования и вентиляции



Схема 37а. Высокоскоростная сеть передачи данных (GMLAN)
